Beschrijving van het apparaat

Op de TCE 4220 bevinden zich roterende
delen die letsel aan vingers en armen kunnen
veroorzaken.
21
12
14
15
18
17
16
1
4
3
2

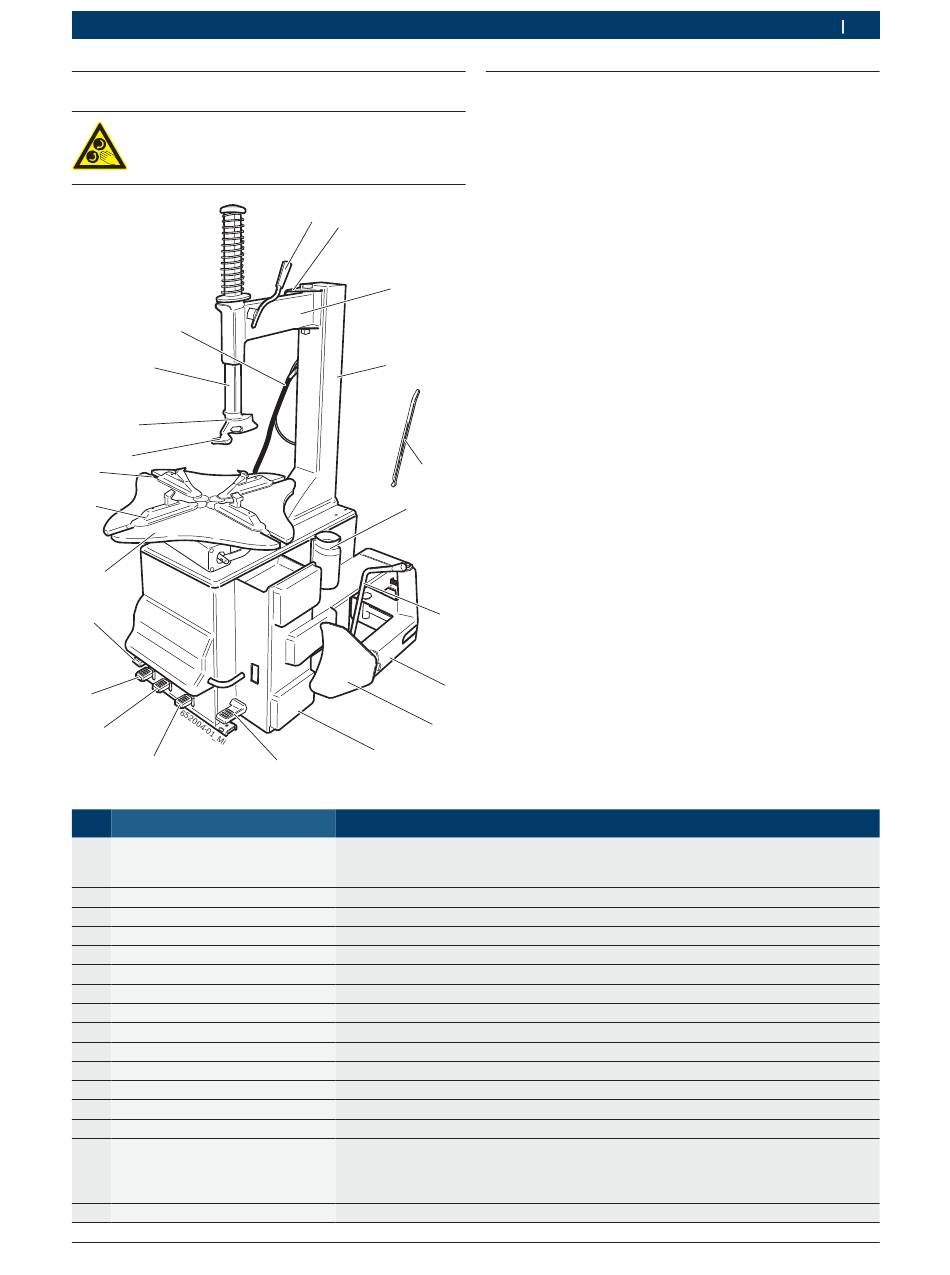

Fig. 1: TCE 4220
Pos. Naam
1 Pedaal rotatie opspanflens
2 Pedaal hieldrukker
3 Pedaal openen spanklauwen
4 Pedaal sluiten spanklauwen
5 Hieldrukarm
6 Hendel hieldrukarm
7 Pallet hieldrukker
8 Anti-schuur steunen
9 Paal
10 Horizontale zwenkarm
11 Blokkeerknop
12 Verticale schuifstang
13 Blokkeerhendel
14 Montagegereedschap
15 Geleiderol
16 Spanplaat
Robert Bosch GmbH
13
11
10
9
19
20
6
5
7
8
1
Functie
Rotatie van de spanplaat:
+ rechtsomdraaiend (druk het pedaal naar beneden)
+ linksomdraaiend (druk het pedaal vanaf beneden naar boven toe)
Activering van de hieldrukarm.
Openen van de klauwen van de spanplaat.
Sluiten van de klauwen van de spanplaat.
Hieldrukken van de band van de velg.
Plaatsing pallet hieldrukker.
Druk van de band voor het hieldrukken.
Ondersteunen van de band voor de hieldrukhandeling.
Steun voor de horizontale zwenkarm en het montagegereedschap.
Horizontale plaatsing van het montagegereedschap.
Blokkering van de horizontale zwenkarm.
Verticale plaatsing van het montagegereedschap.
Blokkering van de verticale schuifstang.
Demontage en montage van de band van de velg (met behulp van de hendel hiellichter).
Ingebracht in de holte van het montagegereedschap, om iede-
re wrijving te voorkomen tussen velg en montagereeedschap ti-
jdens de fases van demontage en montage van de band.
Voor aluminium velgen is een speciale bescherming in plastiek voorzien.
Blokkering en rotatie van de velg.
Productbeschrijving | TCE 4220 | 103
3.6

Beschrijving van de werking

Hieronder worden de hoofdfuncties van de genoemde
componenten van de TCE 4220 aangegeven:
+
De pedalen, omvatten de bedieningspedalen van de
machine (pedaal voor rotatie opspanflens, pedaal
hieldrukker, pedaal spanklauwen).
+
Hieldrukker, voor het hieldrukken van de band van de
velg; bestaande uit hieldrukarm, pneumatisch geac-
tiveerd door een cilinder met dubbel effect, hendel
voor de plaatsing van de arm, anit-schuur steunen
voor het steunen van de velg tijdens de hieldrukfase.
+
Paalgroep, bestaande uit een paal die de nodige
compontenten ondersteunt om de band te demon-
teren (en te hermonteren) van de velg: horizontale
zwenkarm (met draaiknop voor blokkeren), verticale
schuifstang (met blokkeerhendel), montagege-
reedschap om de band te demonteren (en te her-
monteren) van de velg met behulp van de hendel
hiellichter.
+
Spanplaat, apparaat voor het blokkeren en voor de
rotatie (naar rechts en naar links) van de velg, pneu-
matisch geactiveerd door 2 cilinders, bestaande uit
4 geleiderails met klauwen voor blokkeren, voor het
intern en extern blokkeren van de velg.
