Warnung vor Kippgefahr!
Der Schwerpunkt der TCE 4220 liegt nicht in
der Mitte.
€
Unbedingt langsam anheben.

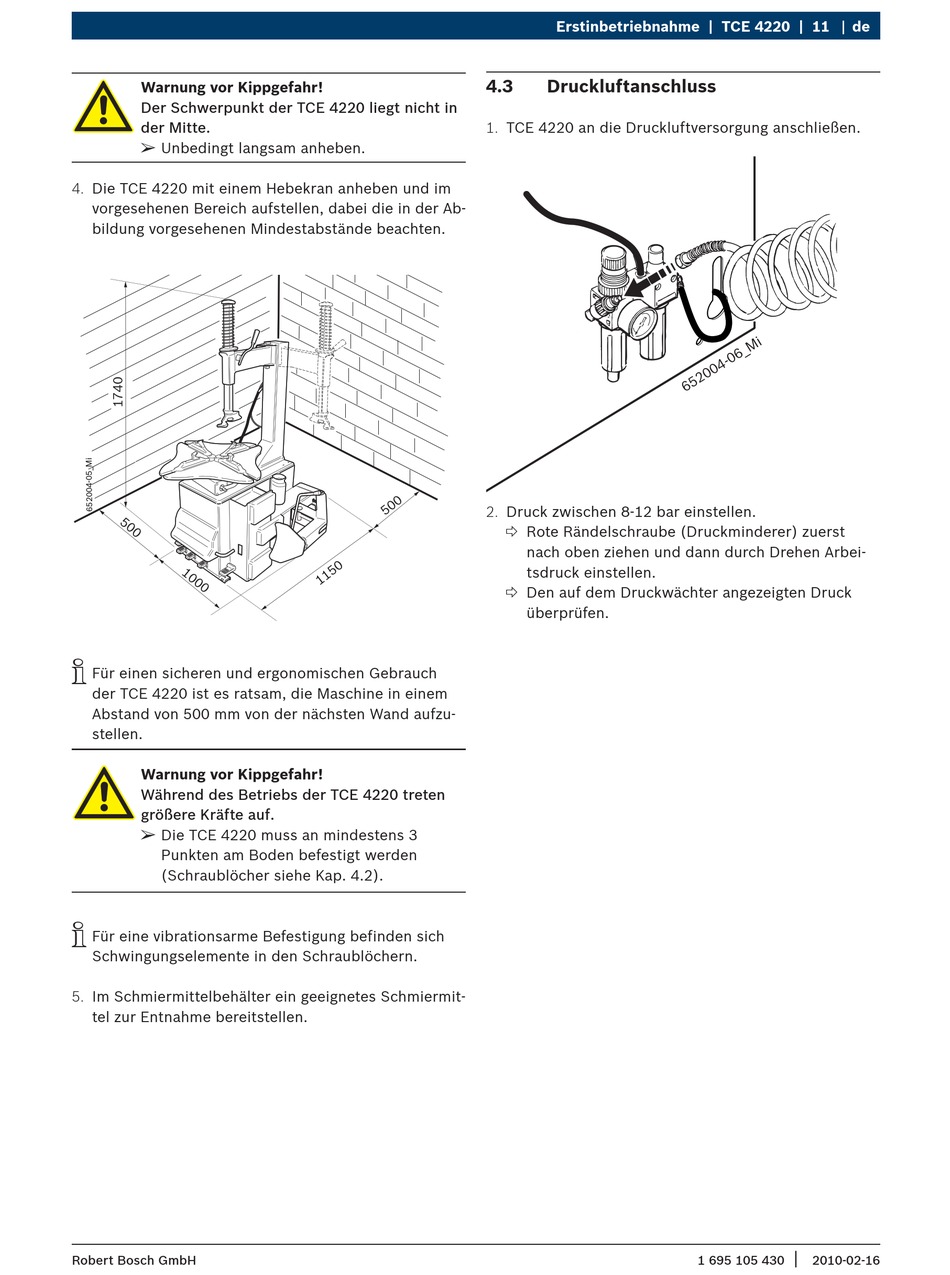

4. Die TCE 4220 mit einem Hebekran anheben und im
vorgesehenen Bereich aufstellen, dabei die in der Ab-
bildung vorgesehenen Mindestabstände beachten.
i
Für einen sicheren und ergonomischen Gebrauch
der TCE 4220 ist es ratsam, die Maschine in einem
Abstand von 500 mm von der nächsten Wand aufzu-
stellen.
Warnung vor Kippgefahr!
Während des Betriebs der TCE 4220 treten
größere Kräfte auf.
€
Die TCE 4220 muss an mindestens 3
Punkten am Boden befestigt werden
(Schraublöcher siehe Kap. 4.2).
i
Für eine vibrationsarme Befestigung befinden sich
Schwingungselemente in den Schraublöchern.
5. Im Schmiermittelbehälter ein geeignetes Schmiermit-
tel zur Entnahme bereitstellen.
Robert Bosch GmbH
Erstinbetriebnahme | TCE 4220 | 11
4.3

Druckluftanschluss

1. TCE 4220 an die Druckluftversorgung anschließen.
2. Druck zwischen 8-12 bar einstellen.
« Rote Rändelschraube (Druckminderer) zuerst
nach oben ziehen und dann durch Drehen Arbei-
tsdruck einstellen.
« Den auf dem Druckwächter angezeigten Druck
überprüfen.
de
|
1 695 105 430 2010-02-16
