Descrizione Dell'apparecchio; Descrizione Del Funzionamento - Bosch TCE 4220 Originalbetriebsanleitung

3.5

Descrizione dell'apparecchio

Sul TCE 4220 vi sono parti rotanti, mobili e
in movimento che possono causare lesioni a
dita e braccia.
21
12
14
15
18
17
16
1
4
3
2

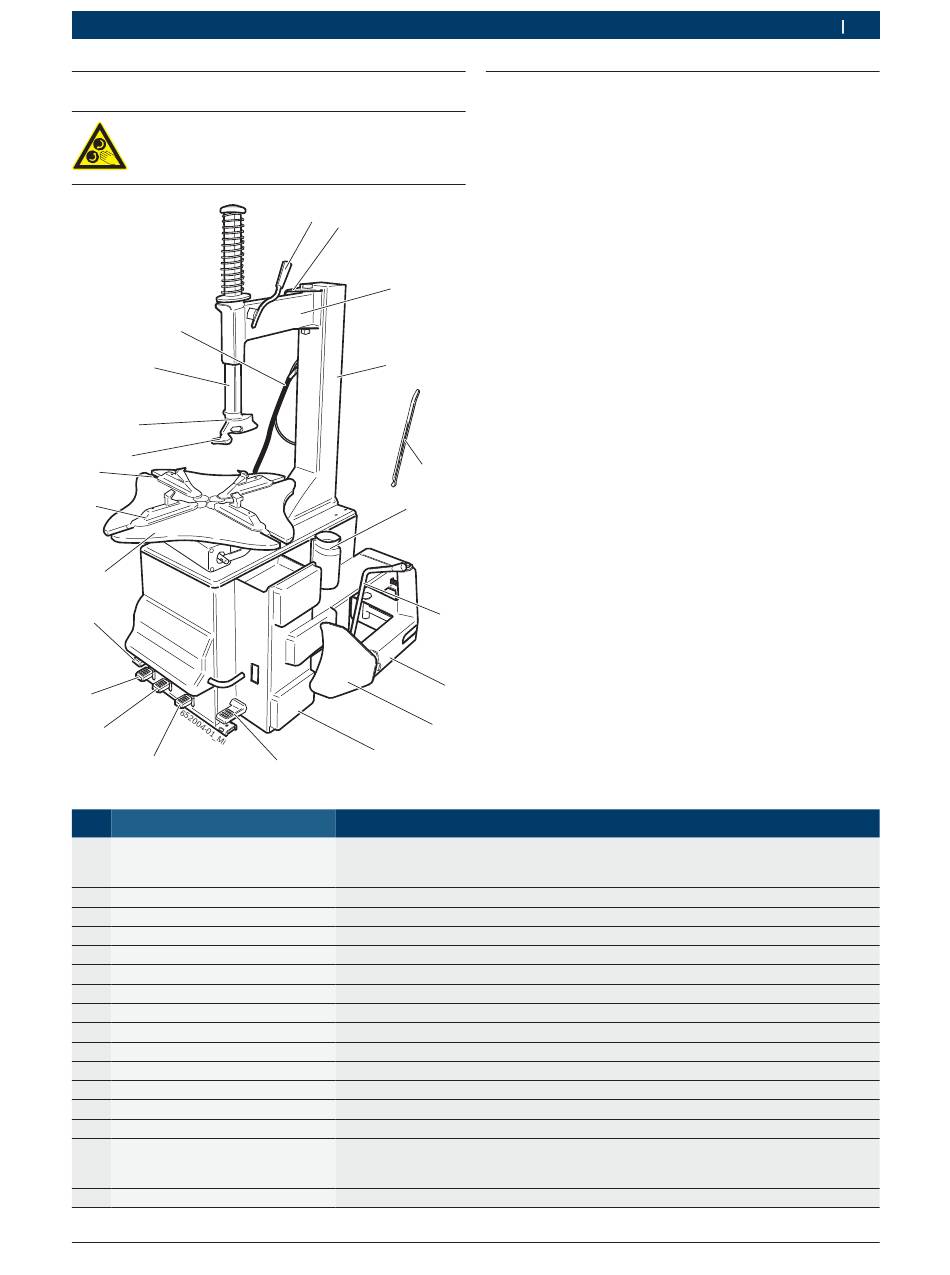

Fig. 1: TCE 4220
Pos. Nome
1 Pedale rotazione flan-
gia di serraggio
2 Pedale stallonatore
3 Pedale apertura griffe di serraggio
4 Pedale chiusura griffe di serraggio
5 Braccio stallonatore
6 Leva braccio stallonatore
7 Paletta stallonatore
8 Appoggi antiabrasivi
9 Palo
10 Braccio orizzontale a bandiera
11 Manopola di bloccaggio
12 Asta scorrevole verticale
13 Leva di bloccaggio
14 Utensile di montaggio
15 Rullino di scorrimento
16 Piatto di serraggio
Robert Bosch GmbH
13
11
10
9
19
20
6
5
7
8
1
Funzione
Rotazione del piatto di serraggio:
+ in senso orario (spingendo il pedale verso il basso)
+ in senso antiorario (spingendo il pedale dal basso verso l'alto)
Azionamento del braccio stallonatore.
Apertura delle griffe del piatto di serraggio.
Chiusura delle griffe del piatto di serraggio.
Stallonamento del pneumatico dal cerchio.
Azionamento del braccio stallonatore.
Stallonamento del pneumatico.
Appoggio del pneumatico per l'operazione di stallonamento.
Supporto del braccio orizzontale a bandiera e dell'utensile di montaggio.
Posizionamento orizzontale dell'utensile di montaggio.
Bloccaggio del braccio orizzontale a bandiera.
Posizionamento verticale dell'utensile di montaggio.
Bloccaggio dell'asta scorrevole verticale.
Smontaggio e montaggio del pneumatico dal cerchio (con l'ausilio della leva alzatallone).
Inserito nel vano dell'utensile di montaggio, per evitare qualsiasi attrito tra cer-
chio e utensile di montaggio durante le fasi di smontaggio e montaggio del pneu-
matico. Per i cerchi in alluminio è prevista una speciale protezione in plastica.
Bloccaggio e rotazione del cerchio.
Descrizione del prodotto | TCE 4220 | 71
3.6

Descrizione del funzionamento

Di seguito sono riportate le funzioni principali dei com-
ponenti elencati del TCE 4220:
+
Pedaliera, comprende i pedali di comando della mac-
china (pedale rotazione flangia di serraggio, pedale
stallonatore, pedale griffe di serraggio).
+
Stallonatore, per lo stallonamento del pneumati-
co dal cerchio; si compone di braccio stallonatore
azionato pneumaticamente da un cilindro a doppio
effetto, leva per il posizionamento del braccio, ap-
poggi antiabrasivi per l'appoggio del cerchio durante
la fase di stallonamento.
+
Gruppo palo, composto da un palo che supporta i
componenti necessari per smontare (e rimontare) il
pneumatico dal cerchio: braccio orizzontale a ban-
diera (con manopola di bloccaggio), asta scorrevole
verticale (con leva di bloccaggio), utensile di mon-
taggio per smontare (e rimontare) il pneumatico dal
cerchio con l'ausilio della leva alzatallone.
+
Piatto di serraggio, dispositivo per il bloccaggio e la
rotazione (oraria e antioraria) del cerchio, azionato
pneumaticamente da 2 cilindri, composto da 4 corsie
mobili con griffe di bloccaggio per il bloccaggio
interno o esterno del cerchione.
it
|
1 695 105 430 2010-02-16
