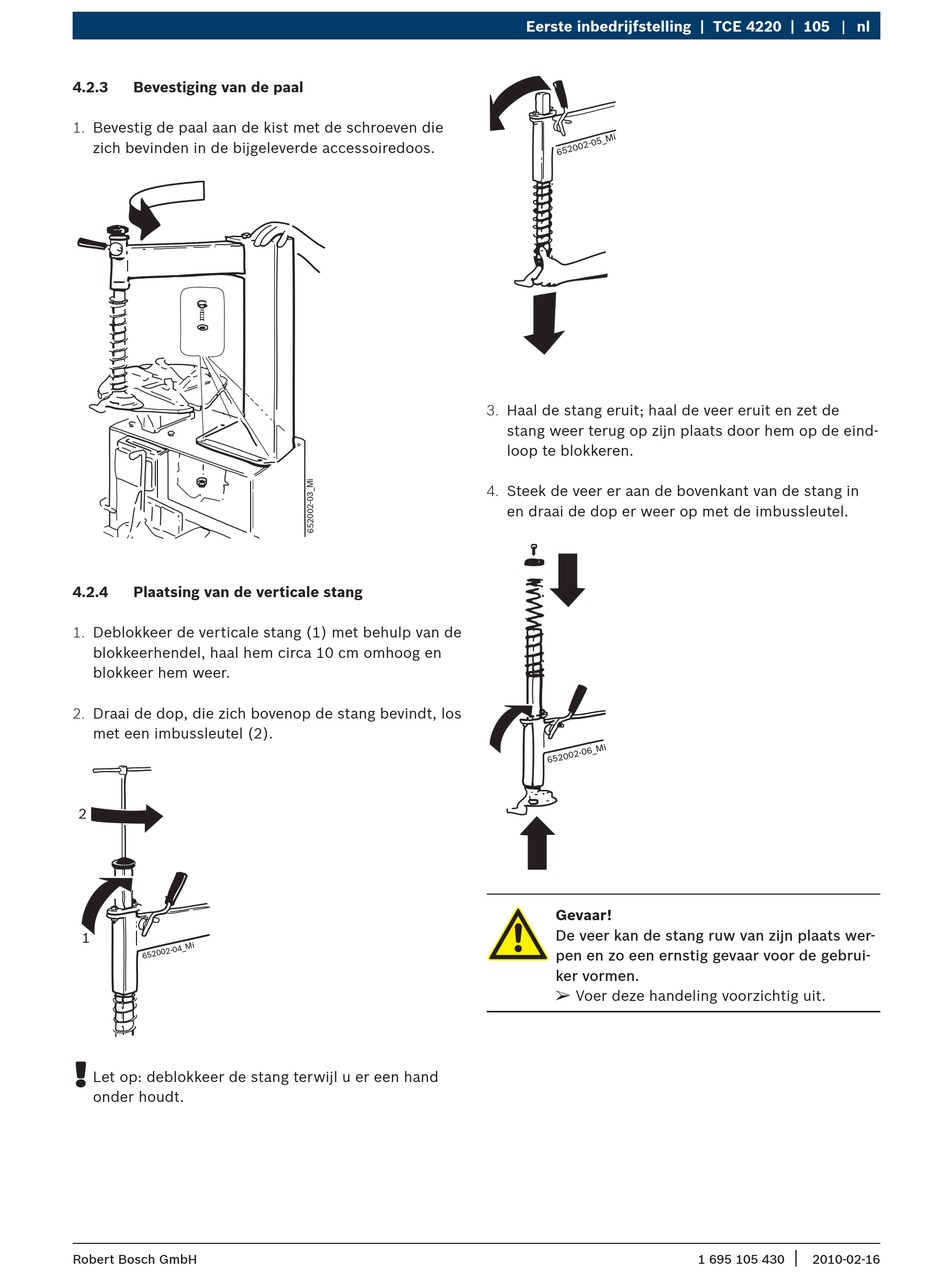

4.2.3

Bevestiging van de paal

1. Bevestig de paal aan de kist met de schroeven die
zich bevinden in de bijgeleverde accessoiredoos.
4.2.4

Plaatsing van de verticale stang

1. Deblokkeer de verticale stang (1) met behulp van de
blokkeerhendel, haal hem circa 10 cm omhoog en
blokkeer hem weer.
2. Draai de dop, die zich bovenop de stang bevindt, los
met een imbussleutel (2).
2
1
!
Let op: deblokkeer de stang terwijl u er een hand
onder houdt.
Robert Bosch GmbH
Eerste inbedrijfstelling | TCE 4220 | 105
3. Haal de stang eruit; haal de veer eruit en zet de
stang weer terug op zijn plaats door hem op de eind-
loop te blokkeren.
4. Steek de veer er aan de bovenkant van de stang in
en draai de dop er weer op met de imbussleutel.
Gevaar!
De veer kan de stang ruw van zijn plaats wer-
pen en zo een ernstig gevaar voor de gebrui-
ker vormen.
€
Voer deze handeling voorzichtig uit.
