cs 154 | TCE 4220 | První uvedení do provozu

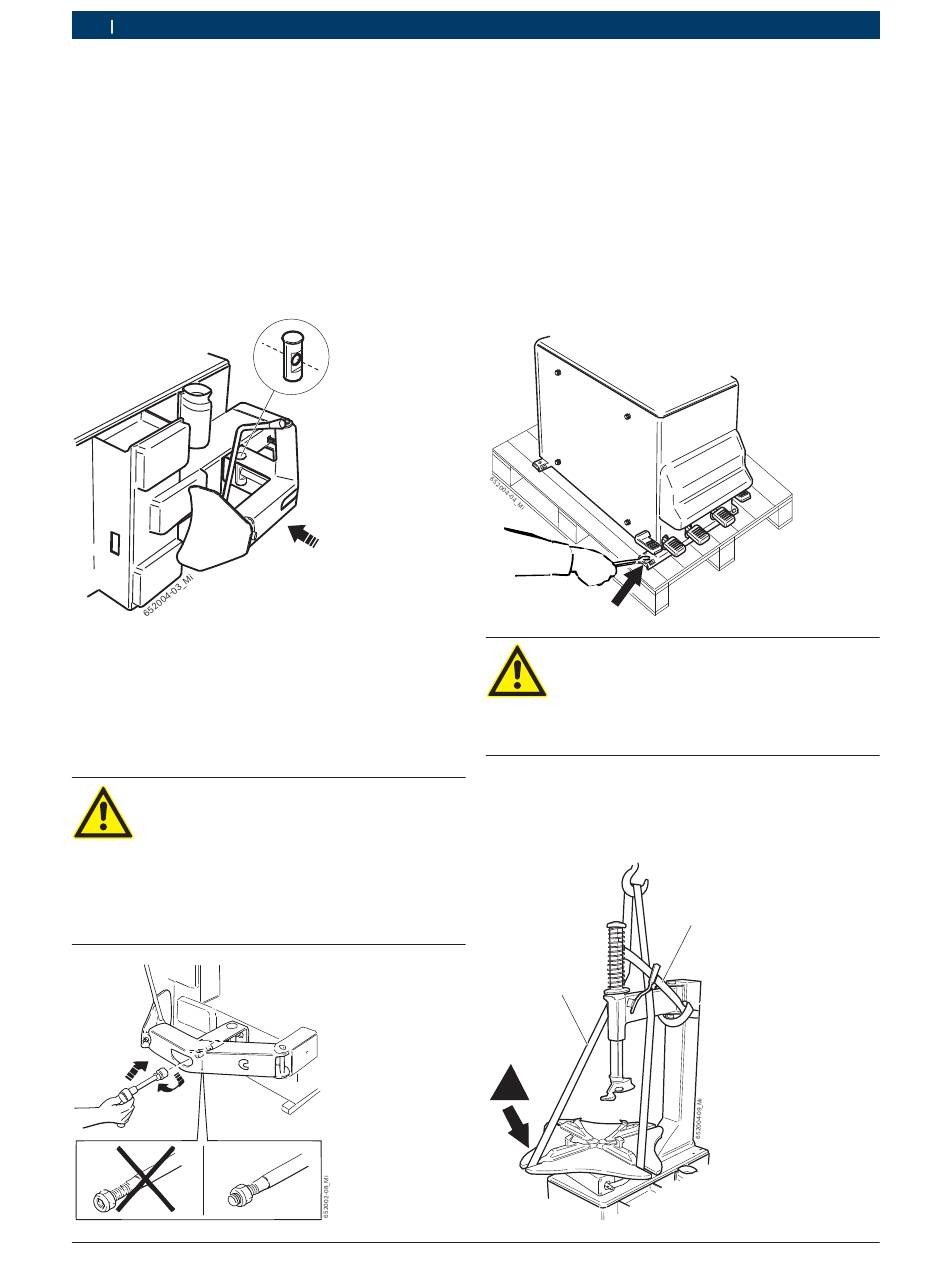

4.2.6 Montáž ramena stahováku patky
1. Sundejte vnější gumový kroužek a sundejte spojovací
čep ze sedla ramena oddělovače patky.
2. Odšroubujte samojistnou matici.
3. Zasuňte rameno stahováku patky a vycentruje
kloubový čep s dříkem válce, přičemž dbejte na to,
aby plochá část kloubového čepu (1) byla natočena
směrem ven.
4. Vložte spojovací čep a znovu namontujte vnější gu-
mový kroužek.
5. Umístěte zpětnou pružinu na příslušné pero a
zašroubujte ve dříku válce oddělovače samoblokující
matici.
Nebezpečí!
Nesprávné provedení montáže válce
oddělovače patky ohrožuje správné fungování
stroje a vytváří vážné nebezpečí pro pracovní-
ka.
€
Během instalace stroje se ujistěte, že je
matice správně zašroubovaná ve dříku vál-
ce oddělovače patky (alespoň 10 mm).
|
1 695 105 430 2010-02-16
4.2.7
1. Připojte husticí pistoli k přípojce trubky ústící z otvo-
ru v zadní části TCE 4220.
4.2.5
1. Namontujte zpátky boční dvířka.
2. Uvolněte dva šrouby, pomocí kterých je přístroj
TCE 4220 připevněný na paletu.
1
3. Protáhněte vhodné řemeny (délka řemenu 1: 1 m,
řemen 2: 3 m), s dostačující nosností, jak je to uve-
deno na obrázku.
!
Montáž husticí pistole
Uvedení stroje do polohy
Upozornění – riziko poškození!
Řemeny mohou stlačit hadice pro napájení
válce nebo poškodit aplikační části přístroje
TCE 4220.
€
Protahujte řemeny velmi obezřetně.
1
2
