ENTRETIEN
6.4.2 Démontage, remplacement et remontage des lames
ATTENTION!
ATTENTION!
les lames endommagées ou tordues; ne
jamais tenter de les réparer! UTILISER
TOUJOURS DES LAMES ORIGINALES
MARQUEES ! Les lames sont diffé-
rentes entre elles, positionnées à 90° et
tournent en sens inverse l'une de l'autre.
Lors du montage, il faut respecter les
positions en se référant au numéro de
code estampillé sur la face externe de
chaque lame.

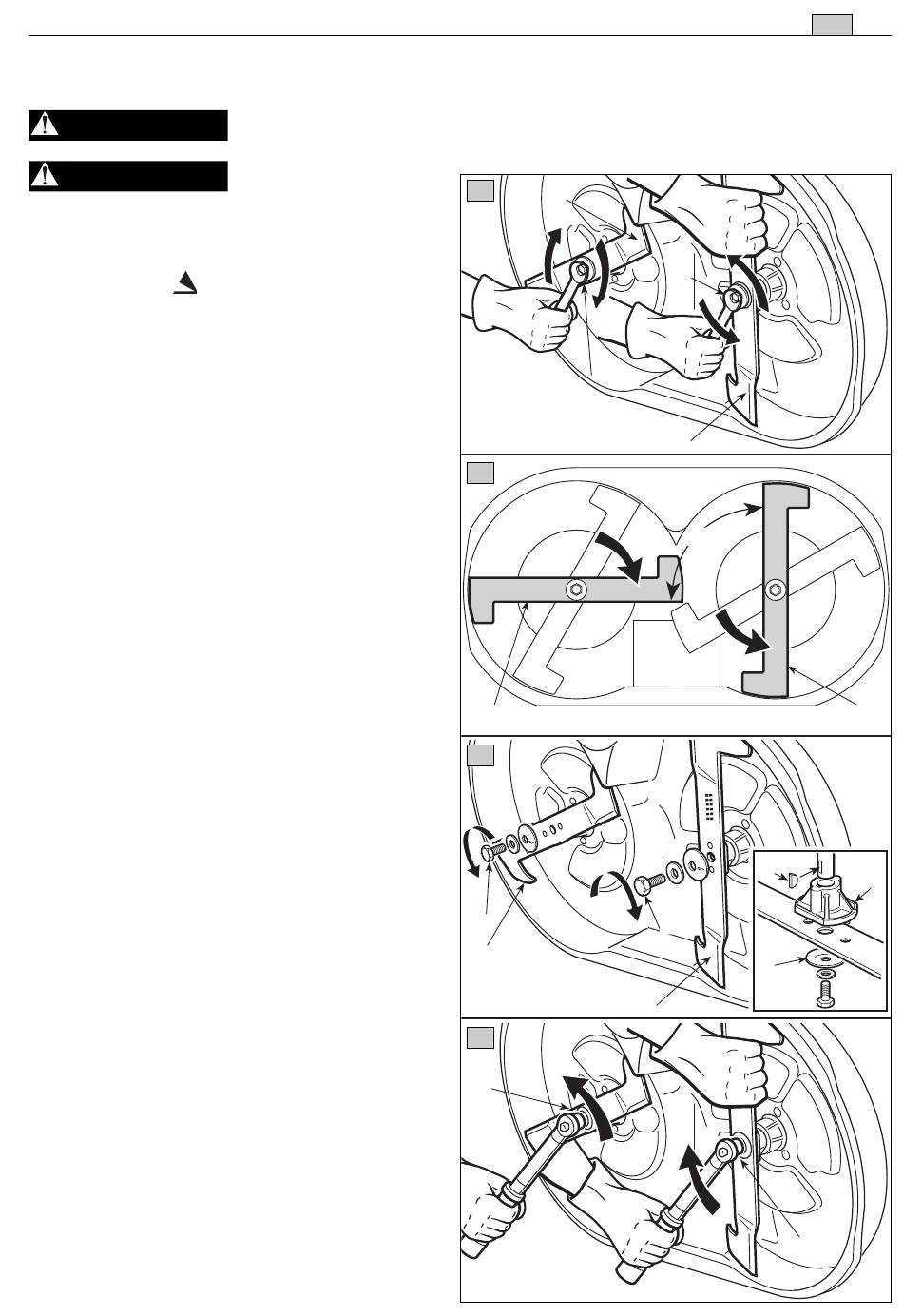

1. Démontage
1a = vis avec filet à droite
(dévisser dans le sens contraire
aux aiguilles d'une montre)
1b = vis avec filet à gauche
(dévisser dans le sens des aiguilles
d'une montre)
2. Pièces de rechange originales
Sur cette machine n'employer que les paires
de lames suivantes:
Mod.102: 2b 82004341/1
Mod.102: 2b 82004348/0
Mod.122: 2b 82004350/0
3. Remontage
Veiller à ce que la partie concave du disque
élastique (3) soit en appui contre la lame.
Remonter les moyeux (4) sur l'arbre, en s'as-
surant que les clavettes (5) sont bien insérées
dans leurs sièges respectifs.
4. Serrage des vis
1a = VZvis avec filet à droite
(serrer dans le sens des aiguilles
d'une montre)
1b = vis avec filet à gauche
(serrer dans le sens contraire
aux aiguilles d'une montre)
Serrer en utilisant une clé dynamométrique
tarée à 40-45 Nm.
Porter des gants de travail pour manipuler les lames.
Remplacer toujours
82004340/1 ‘2a
82004347/0 ‘2a
82004349/0 ‘2a
1
2b
1b
2
2b
3
1b
2b
4
1b
1a
2a
90°
5
1a
3
2a
1a
