5 Optionale Ergänzungsmodule

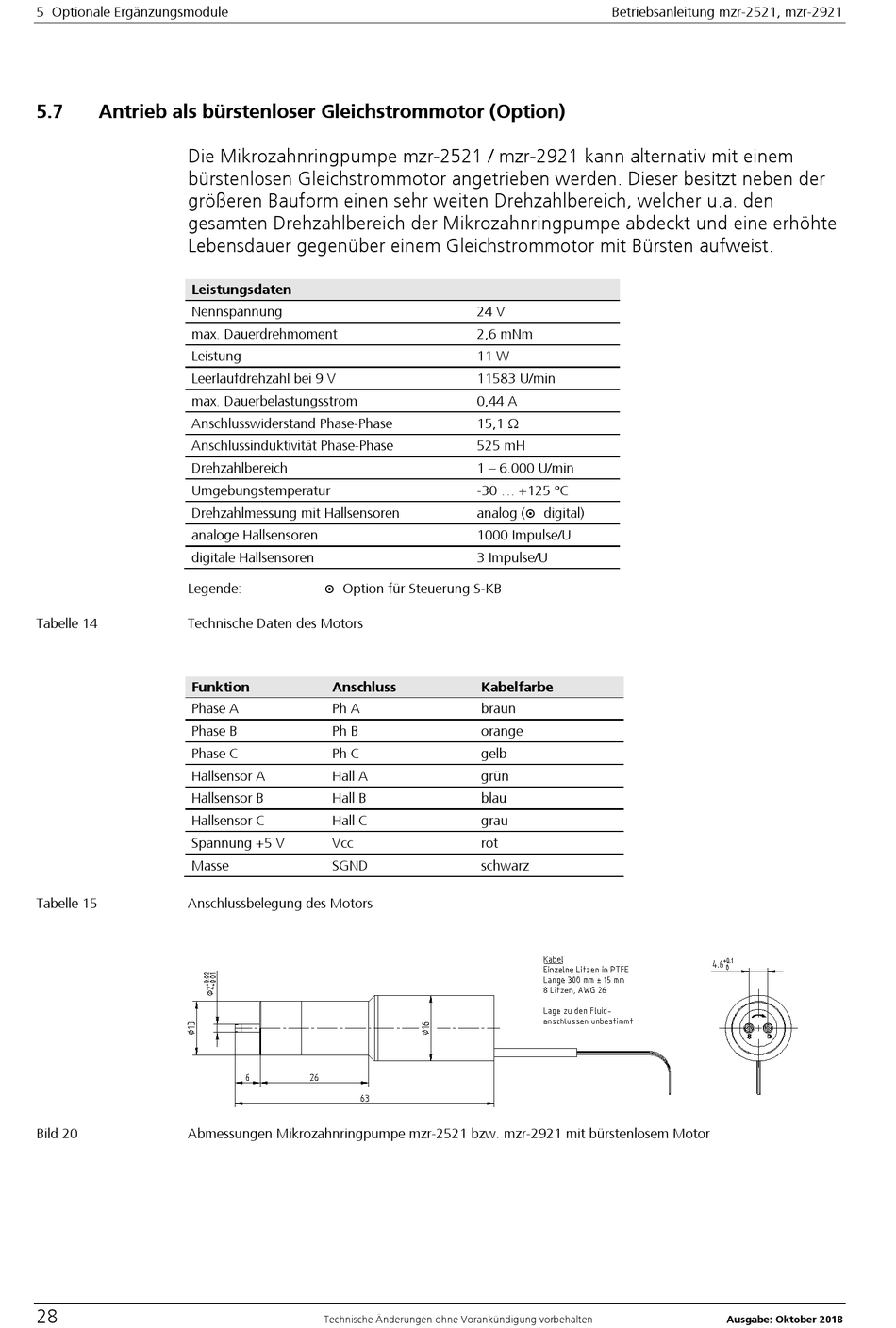

5.7 Antrieb als bürstenloser Gleichstrommotor (Option)
Die Mikrozahnringpumpe mzr-2521 / mzr-2921 kann alternativ mit einem
bürstenlosen Gleichstrommotor angetrieben werden. Dieser besitzt neben der
größeren Bauform einen sehr weiten Drehzahlbereich, welcher u.a. den
gesamten Drehzahlbereich der Mikrozahnringpumpe abdeckt und eine erhöhte
Lebensdauer gegenüber einem Gleichstrommotor mit Bürsten aufweist.
Leistungsdaten
Nennspannung
max. Dauerdrehmoment
Leistung
Leerlaufdrehzahl bei 9 V
max. Dauerbelastungsstrom
Anschlusswiderstand Phase-Phase
Anschlussinduktivität Phase-Phase
Drehzahlbereich
Umgebungstemperatur
Drehzahlmessung mit Hallsensoren
analoge Hallsensoren
digitale Hallsensoren
Legende:
Tabelle 14 Technische Daten des Motors
Funktion
Phase A
Phase B
Phase C
Hallsensor A
Hallsensor B
Hallsensor C
Spannung +5 V
Masse
Tabelle 15 Anschlussbelegung des Motors
Bild 20 Abmessungen Mikrozahnringpumpe mzr-2521 bzw. mzr-2921 mit bürstenlosem Motor
28
24 V
2,6 mNm
11 W
11583 U/min
0,44 A
15,1 Ω
525 mH
1 – 6.000 U/min
-30 ... +125 °C
analog (
1000 Impulse/U
3 Impulse/U
Option für Steuerung S-KB

Anschluss Kabelfarbe
Ph A braun
Ph B orange
Ph C gelb
Hall A grün
Hall B blau
Hall C grau
Vcc rot
SGND schwarz
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-2521, mzr-2921
digital)

