Bypassmodul (Option)
Mit dem Bypassmodul für Niedrigstmengenförderung können konstante
Volumenströme bis in den Nanoliterbereich realisiert werden. Die Technologie
basiert auf der Aufteilung eines durch eine Mikrozahnringpumpe generierten
Volumenstromes entsprechend dem Verhältnis der fluidischen Widerstände
von zwei definierten Kapillaren. Der Einsatz einer pulsationsarmen
Mikrozahnringpumpe, die abgeleitet aus einem Hauptstrom den am Ausgang
fast pulsationsfreien Nebenstrom und eigentlichen Dosierstrom erzeugt,
ermöglicht definierte Volumenströme > 1 µl/h. Der minimale und maximale
Volumenstrom können sich bis zu einem Faktor von 100 (Dynamikfaktor)
unterscheiden. Die Festlegung der unteren Volumenstromgrenze erfolgt durch
die Abstimmung der beiden Systemkapillaren und kann zwischen 1 bis
10.000 µl/h eingestellt werden.
Das Bypassmodul für Niedrigstmengenförderung ist gekennzeichnet durch eine
sehr hohe Konstanz und Drucksteifigkeit des Volumenstromes.

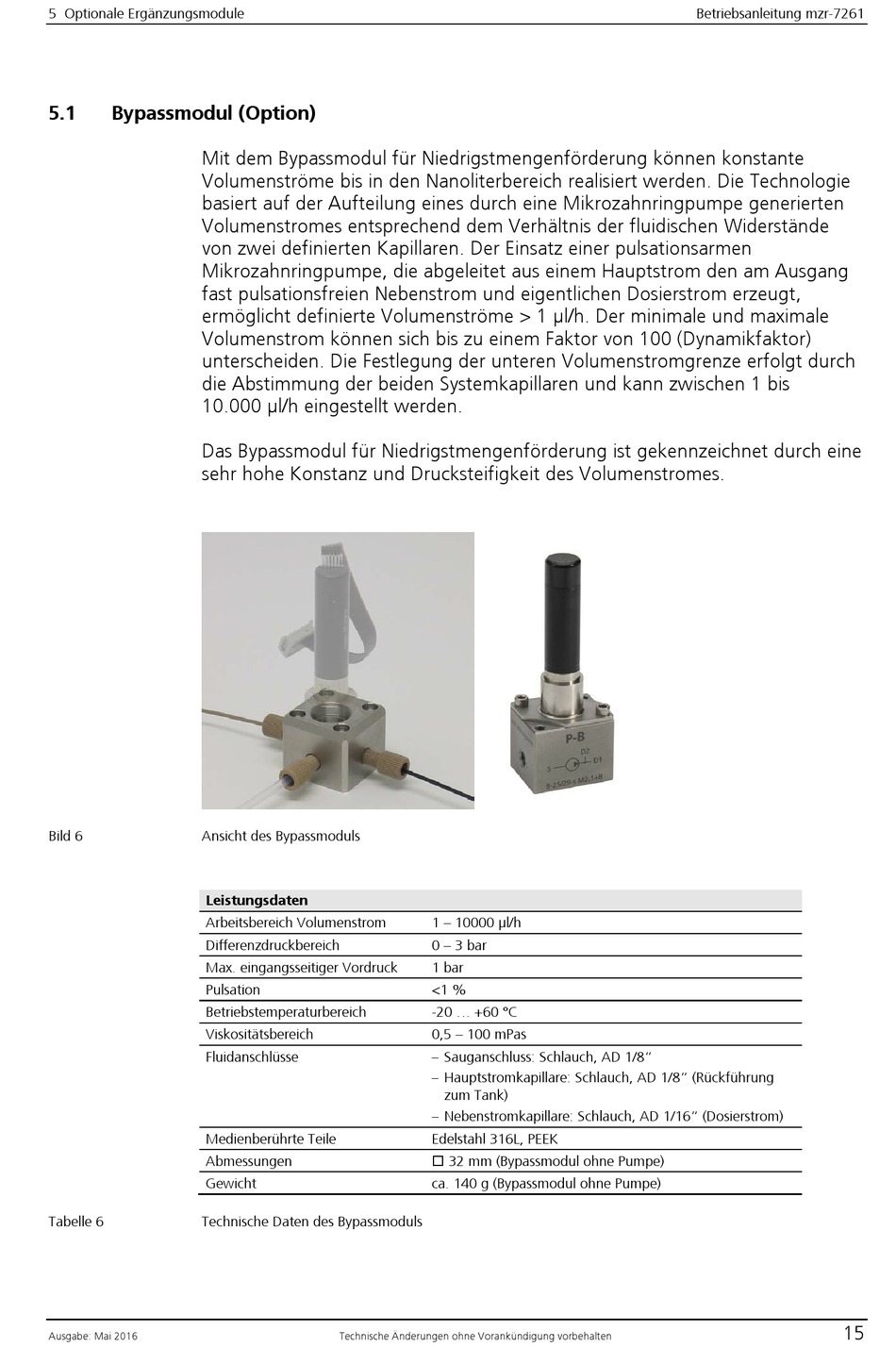

Bild 6
Ansicht des Bypassmoduls
Leistungsdaten
Arbeitsbereich Volumenstrom
Differenzdruckbereich
Max. eingangsseitiger Vordruck
Pulsation
Betriebstemperaturbereich
Viskositätsbereich
Fluidanschlüsse
Medienberührte Teile
Abmessungen
Gewicht
Tabelle 6
Technische Daten des Bypassmoduls
Ausgabe: Mai 2016
1 – 10000 µl/h
0 – 3 bar
1 bar
<1 %
-20 ... +60 °C
0,5 – 100 mPas
− Sauganschluss: Schlauch, AD 1/8"
− Hauptstromkapillare: Schlauch, AD 1/8" (Rückführung
zum Tank)
− Nebenstromkapillare: Schlauch, AD 1/16" (Dosierstrom)
Edelstahl 316L, PEEK
32 mm (Bypassmodul ohne Pumpe)
ca. 140 g (Bypassmodul ohne Pumpe)
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-7261
