6 Aufbau / Installation
6.7

Betrieb mit Steuerung S-KG (optional)

Die Motorsteuerung S-KG ist ein kleiner kompakter 4-Q-DC Servoverstärker,
der für die Drehzahlregelung von bürstenbehafteten Gleichstrommotoren mit
einer Stromaufnahme von bis zu 0,5 A, konzipiert ist. Sie ist in ihren Leistungs-
merkmalen speziell auf die Ansteuerung der Mikrozahnringpumpen mzr-2521,
mzr-2921 und mzr-4622 der Niederdruckbaureihe von HNP Mikrosysteme
zugeschnitten. Die Motorsteuerung S-KG, lieferbar in zwei Versionen S-KG-21
und S-KG-22, basiert auf einem leistungsstarken 16-Bit Mikrocontroller, der
eine hohe Regelgüte auch bei langsamen Motordrehzahlen ermöglicht.
Für die Ansteuerung der Motorsteuerung stehen dem Anwender verschiedene
Ein- und Ausgänge zur Verfügung wie Sollwerteingang, Drehrichtungseingang,
Enable-Eingang, Fehlerausgang und ein Drehzahlimpulsausgang.
Bei der Auslieferung sind die Parameter der Steuerung S-KG-21 auf die
mitgelieferten Mikrozahnringpumpentyp mzr­2521 bzw. mzr­2921
voreingestellt. Des Weiteren ist der analoge Sollwerteingang der Steuerung
standardmäßig auf die Betriebsart Potentiometer voreingestellt.
LED-Anzeige
Betriebszustand
Schraubklemmen-

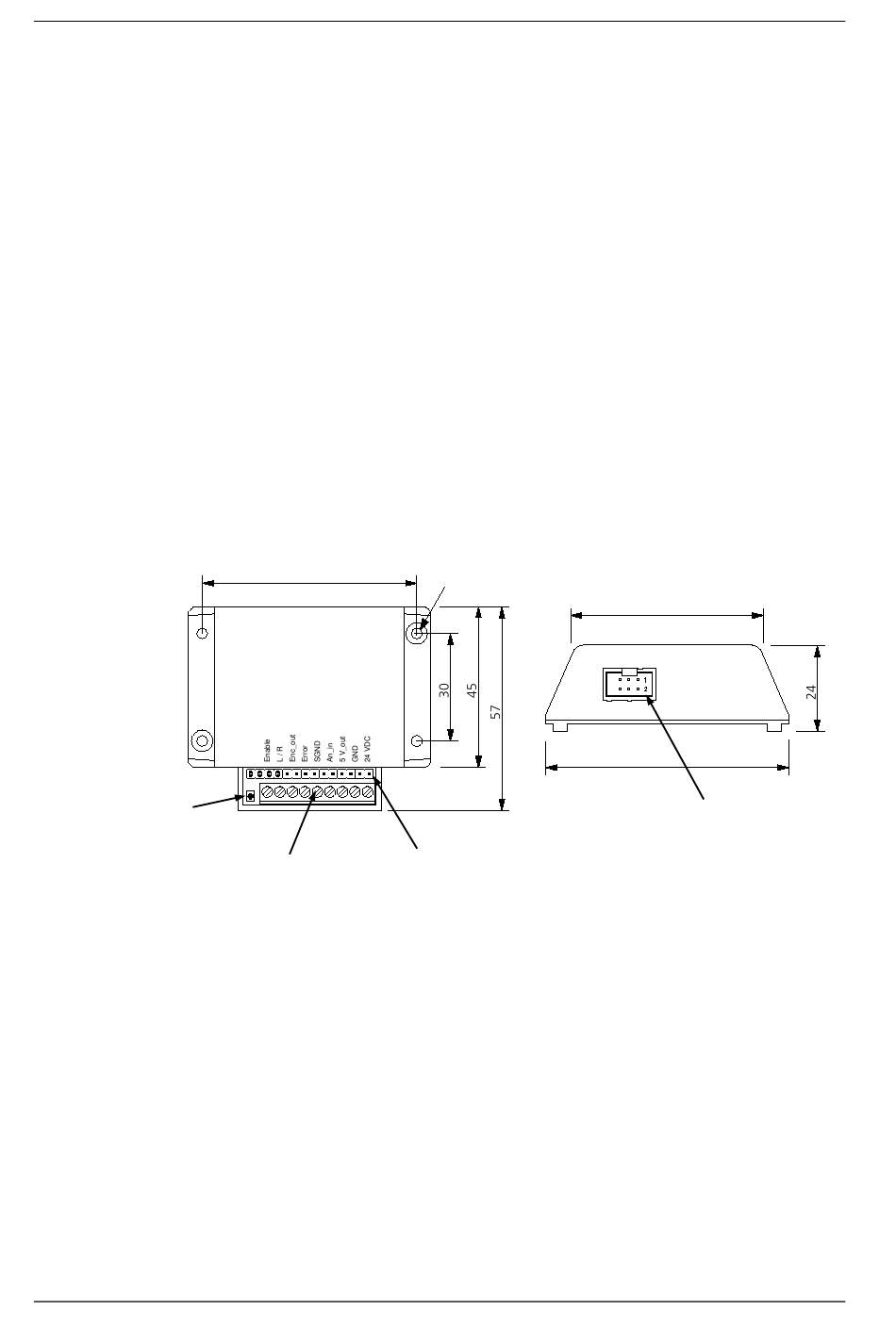

Bild 25 Abmessungen und Anschlüsse der Motorsteuerung S-KG
42
60
mzr-pump
P10 P1
K9 K1
anschlüsse
Technische Änderungen ohne Vorankündigung vorbehalten
Ø3,2 (2x)
Pinleiste für Jumper
Betriebsanleitung mzr-2521, mzr-2921
54
M
68
6-poliger
Pumpenanschluss
