5.8 Antrieb in Gehäuse mit Schutzgrad IP65 (Option)
Die Mikrozahnringpumpe mzr-2521 / mzr-2921 kann in einem Gehäuse mit
Schutzgrad ausgeliefert werden:
Pin Nr.
1
2
3
4
5*
6
7*
8
Legende: * Pin nur mit Linedriver belegt
Typ Einbaustecker: M12-A
Tabelle 16 Anschlussbelegung Gehäusestecker

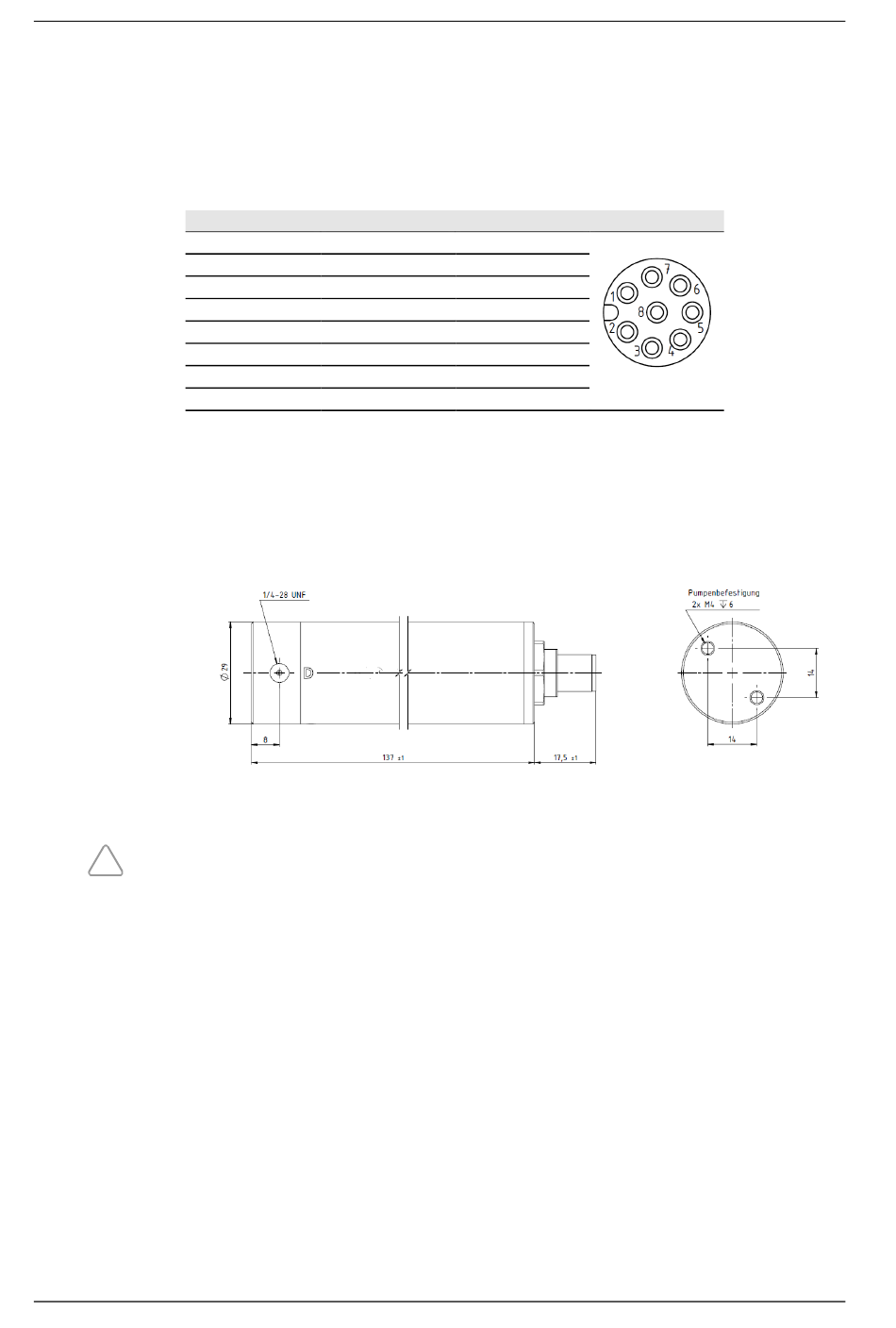

Bild 21 Abmessungen Mikrozahnringpumpe mzr-2521 bzw. mzr-2921 mit Gehäuse
Beachten Sie die veränderten Encodereinstellungen der Mikrozahnringpumpe
!
bei der Programmierung und Einstellung der Motorsteuerungen!
30
Funktion Kabelfarbe
Motor + weiß
V (5 VDC) braun
cc
GND grün
Motor - gelb
Kanal /A grau
Kanal A rosa
Kanal /B blau
Kanal B rot
