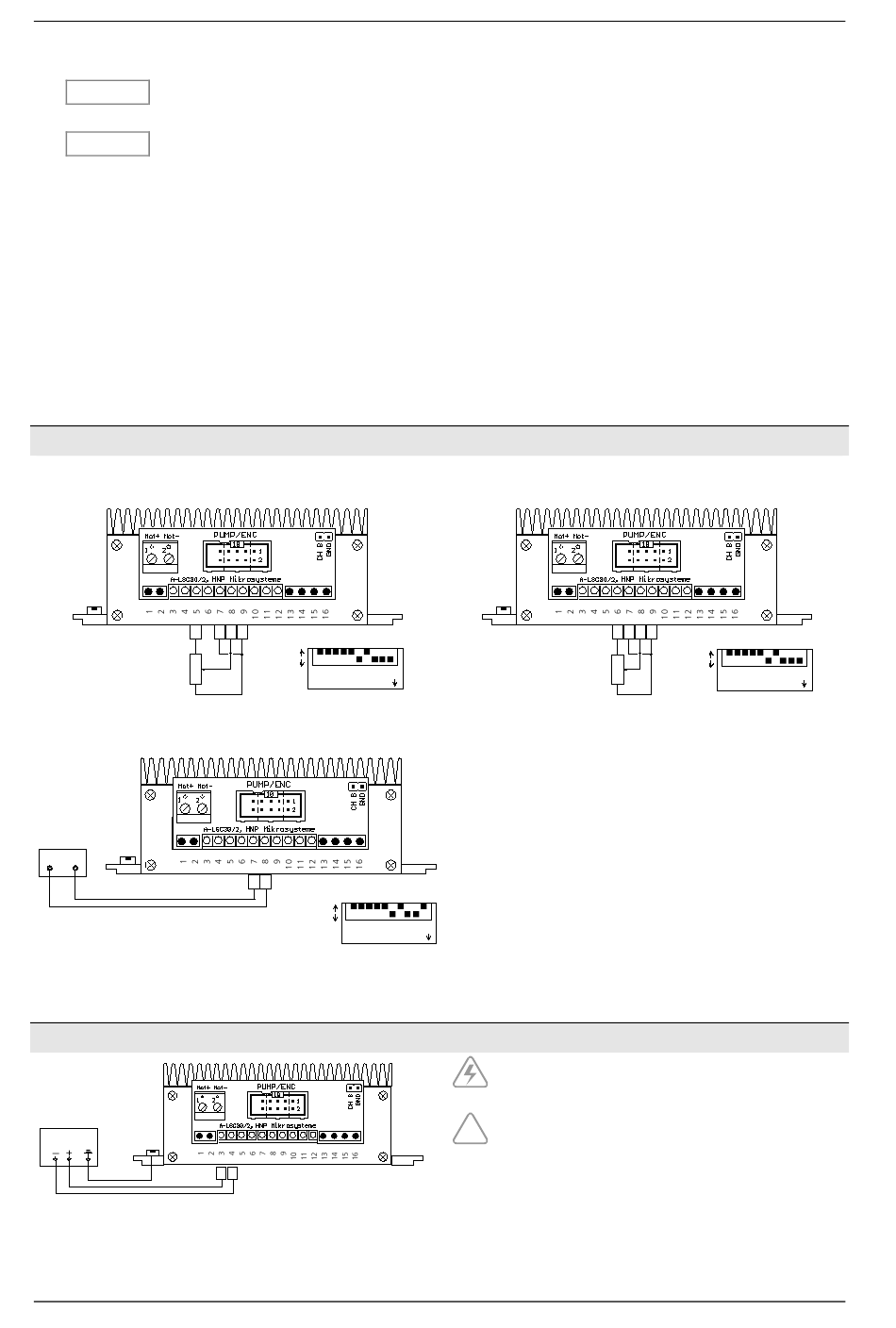

6 Aufbau / Installation
Bei der Inbetriebnahme mit der Motorsteuerung S-KD beachten Sie die
Achtung
beiliegende technische Beschreibung!
Bei Lieferung der Motorsteuerung S-KD mit Adapterplatine und integriertem
Achtung
Potentiometer 50 kΩ ist nur die Versorgungsspannung anzuschließen.
6.
7.
8.
Sollwertvorgabe
Potentiometer - Normalbetrieb (Voreinstellung)
− der Motor dreht nach rechts (cw)
5
50 kΩ
0...10 V - Betrieb mit externer Sollwertspannung
0...10 V
+ –
9.

Spannungsversorgung

Spannungs-
versorgung
12...30 VDC
40
Schließen Sie das Encoderkabel mit dem 10-poligen Steckverbinder an die
Motorsteuerung an.
Schließen Sie die Sollwertvorgabe für die Drehzahlstellung der
Mikrozahnringpumpe an die Steuerung S-KD, und bringen Sie die
Sollwertvorgabe n Nullstellung.
Stellen Sie Jumper der Steuerung entsprechend ein.
7 8 9
OFF
ON
1 2 3 4 5 6 7 8 9 10
ON
7 8
OFF
ON
1 2 3 4 5 6 7 8 9 10
Schließen Sie die Versorgungsspannung von 24 VDC an.
3 4
Technische Änderungen ohne Vorankündigung vorbehalten
Potentiometer - Reversierbetrieb
− der Motor dreht nach links (ccw)
50 kΩ
ON
Die korrekte Polung der Versorgungsspannung ist zu
beachten, da bei Verpolung die Elektronik der
Steuerung zerstört wird.
Die Länge der Spannungsversorgungsleitungen für die
!
Steuerung darf eine Länge von 10 m nicht
überschreiten, da die Steuerung ansonsten durch
induzierte Überspannungen zerstört werden könnte.
Betriebsanleitung mzr-2521, mzr-2921
6 7 8 9
OFF
ON
1 2 3 4 5 6 7 8 9 10
