4 Beschreibung der Mikrozahnringpumpe
4.2

Aufbau

Die mzr-Mikrozahnringpumpe (Bild 7) besteht aus dem
Mikrozahnringpumpenkopf, dem Motor sowie dem Anschlusskabel mit
Anschlussstecker. Der Mikrozahnringpumpenkopf ist in zwei
Fluidanschlussvarianten lieferbar.
Fluidanschlussvariante Schlauchtülle Ø 2 mm
Pumpenkopf
Fluidanschlüsse

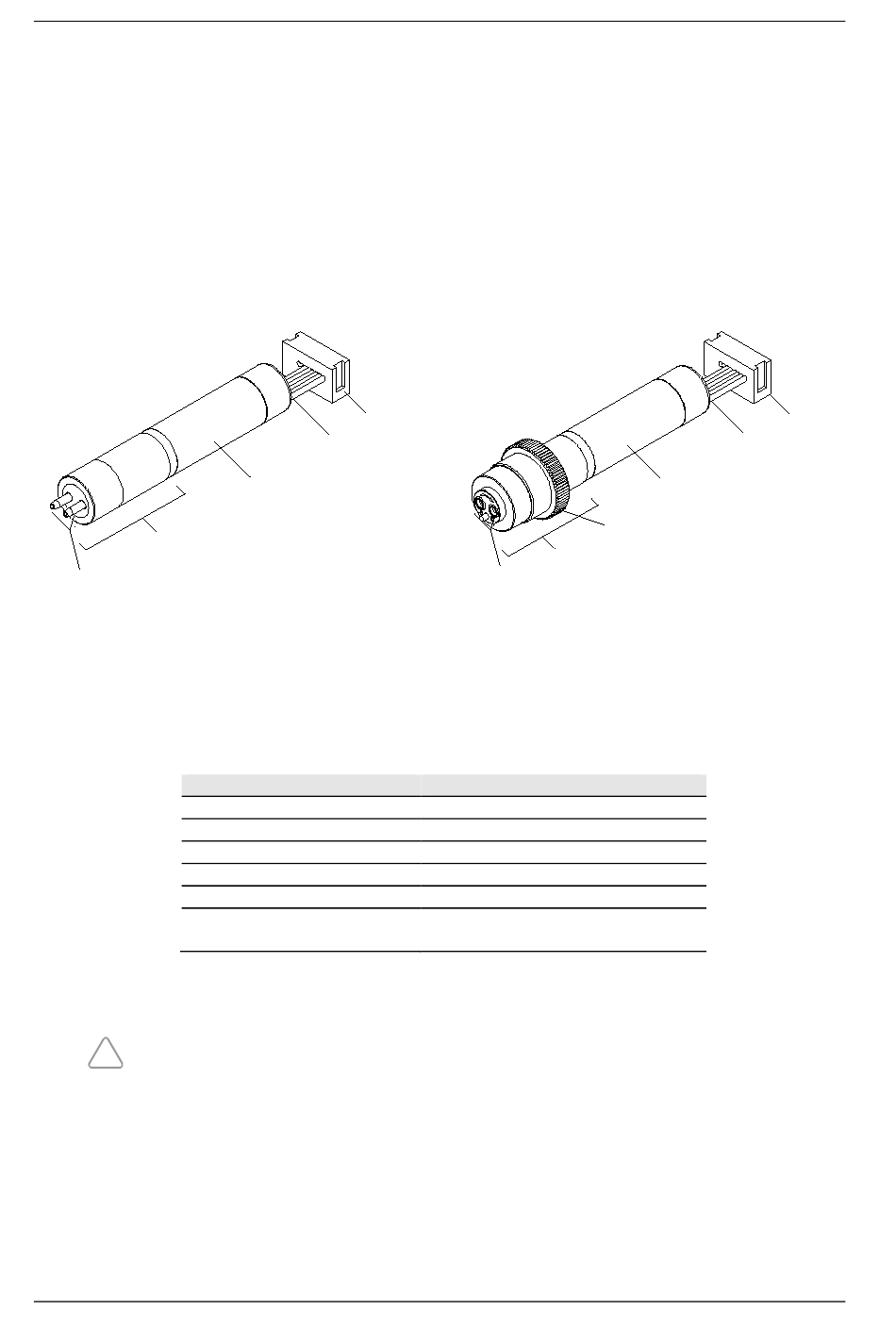

Bild 7 Aufbau der Mikrozahnringpumpe mzr­2521 bzw. mzr­2921
4.3

Werkstoffe und Medien

Medienberührte Teile
Gehäuse
Fluidanschlüsse
Rotoren
Lager
Dichtung dynamisch (Wellendichtung) PTFE graphitverstärkt, Feder Edelstahl 316L
Dichtung statisch (O-Ringe)
Tabelle 5 Werkstoffe der medienberührten Teile der Mikrozahnringpumpen mzr­2521 bzw. mzr­2921
Die Beständigkeit der medienberührten Teile ist vor dem Betrieb durch den
!
Betreiber zu überprüfen und sicherzustellen.
Die Medienbeständigkeit ist im Einzelfall zu überprüfen. Bei der Förderung von
nichtschmierenden Medien verringert sich die Standzeit der Mikrozahnring-
pumpen.
16
10-poliger
Anschluss-
Anschluss-
stecker
kabel
Motor mit
Encoder
