5 Optionale Ergänzungsmodule
5.1

Getriebemodul (Option)

Das Getriebemodul erlaubt sehr langsame Pumpenkopfdrehzahlen und eine
Erhöhung des Antriebsdrehmoments zur Förderung viskoserer Medien bzw. zur
Förderung mit höherem Druck. Das Getriebemodul ist in den Untersetzungen
4,1 : 1, 17 : 1, 67 : 1 und 275 : 1 in Verbindung den Pumpenköpfen mzr-2521
und mzr-2921 erhältlich. Durch das Getriebemodul vergrößert sich die Länge
der Mikrozahnringpumpe je nach Untersetzung um ca. 16 mm bis 28 mm
(siehe Tabelle 6). Die Lage der Fluidanschlüsse zum Anschlusskabel ist bei der
Verwendung eines Getriebemoduls unbestimmt.
Fluidanschlüsse

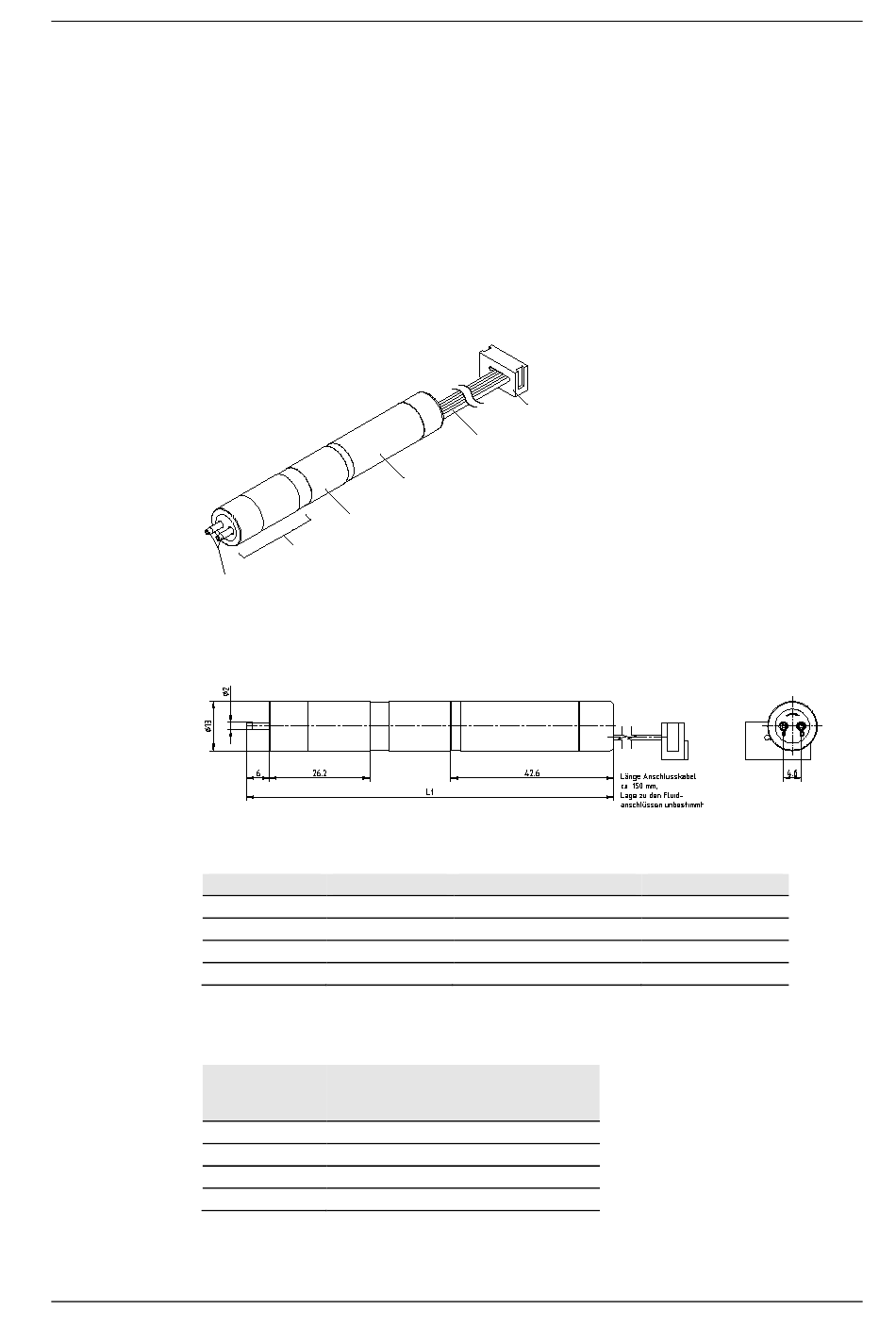

Bild 11 Mikrozahnringpumpe mzr-2921 mit Getriebemodul
Bild 12 Abmessungen Mikrozahnringpumpe mzr-2521 bzw. mzr-2921 mit Getriebemodul
Untersetzung
4,1 : 1
17 : 1
67 : 1
275 : 1
Tabelle 6 Abmessung der Getriebevarianten
Untersetzung
4.1 : 1
17 : 1
67 : 1
275 : 1
Tabelle 7 Maximale Pumpendrehzahl der Getriebevarianten
Ausgabe: Oktober 2018
Motor mit
Encoder
Getriebe
Pumpenkopf
Getriebelänge
16,1 mm
20,0 mm
23,8 mm
27,7 mm
maximale Pumpendrehzahl
(bei empfohlener max. Motordrehzahl von
8000 U/min)
1950 U/min
470 U/min
119 U/min
29 U/min
Technische Änderungen ohne Vorankündigung vorbehalten
10-poliger
Anschluss-
stecker
Anschluss-
kabel
Gesamtlänge Pumpe L1
96,1 mm
100,0 mm
103,8 mm
107,7 mm
Betriebsanleitung mzr-2521, mzr-2921
Getriebegewicht
11 g
14 g
17 g
20 g
