4 Beschreibung der Mikrozahnringpumpe

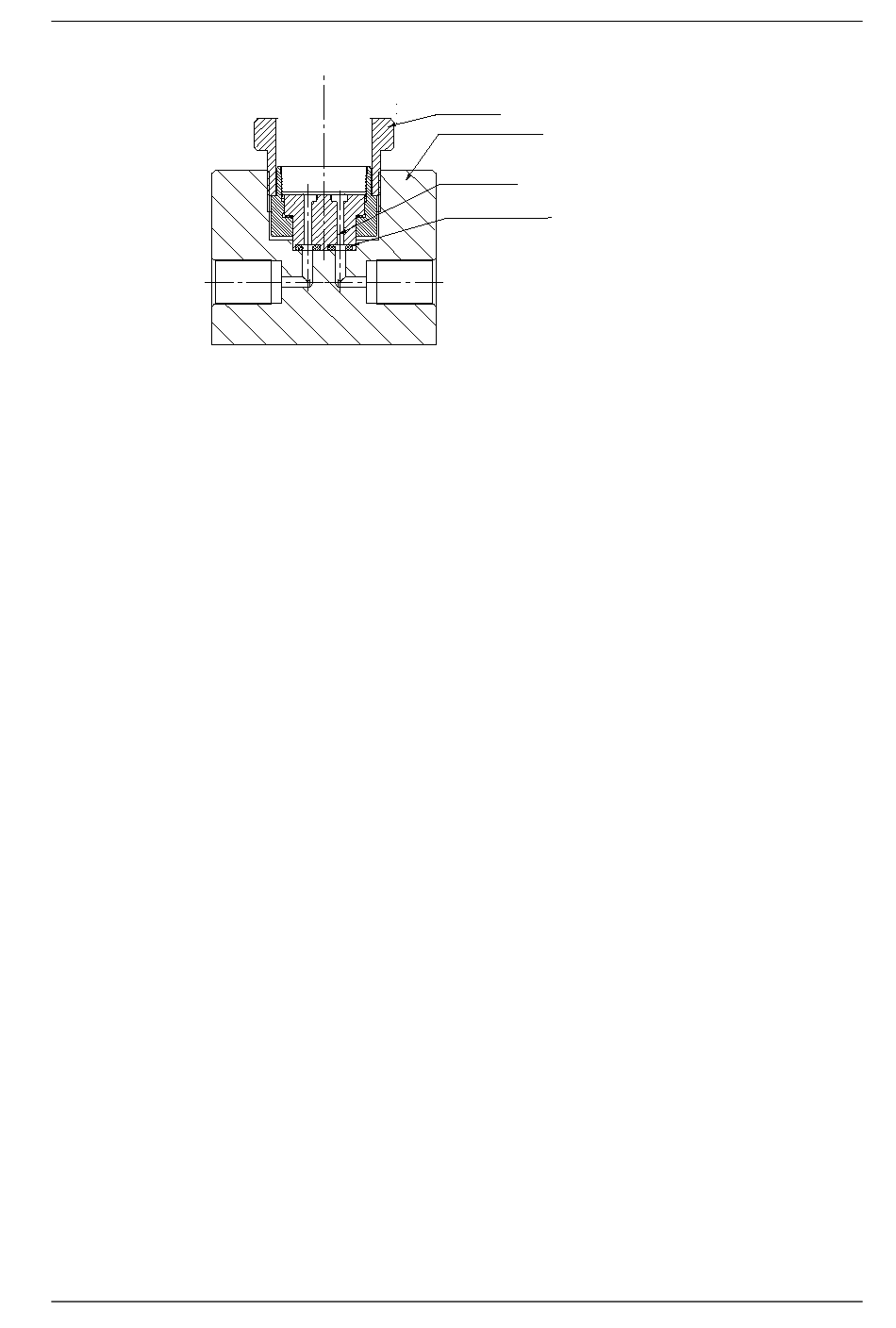

Bild 10
Pumpe im eingebauten Zustand und Lage der beiden Dichtungen
Zum Schutz gegen Verschmutzungen sind die Fluidanschlüsse der
Mikrozahnringpumpe bei der Auslieferung verschlossen.
Achtung
Bei Montage der O-Ringe ist darauf zu achten, dass diese ordentlich in den
vorgesehenen Nuten sitzen. Bei nicht ordnungsgemäßer Lage der O-Ringe
kann der Fluidanschluss undicht sein oder werden.
Achtung
Ziehen Sie die Haltemutter nur handfest an!
Ein zu festes Anziehen der Haltemutter kann zu einem verdrehen des
Pumpengehäuses führen, welches die Pumpe blockieren kann.
Ausgabe: Oktober 2018
Haltemutter
Aufnahmegehäuse
Fluidanschluss
Dichtung
O-Ring Ø 1 ,5x1 mm
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-2521, mzr-2921
19
