5 Optionale Ergänzungsmodule
Hauptstromkapillare
ID: 0,25...0,5 mm
Länge: 80...300 mm
Rückführung
zum Tank
Sauganschluss für
Pumpe

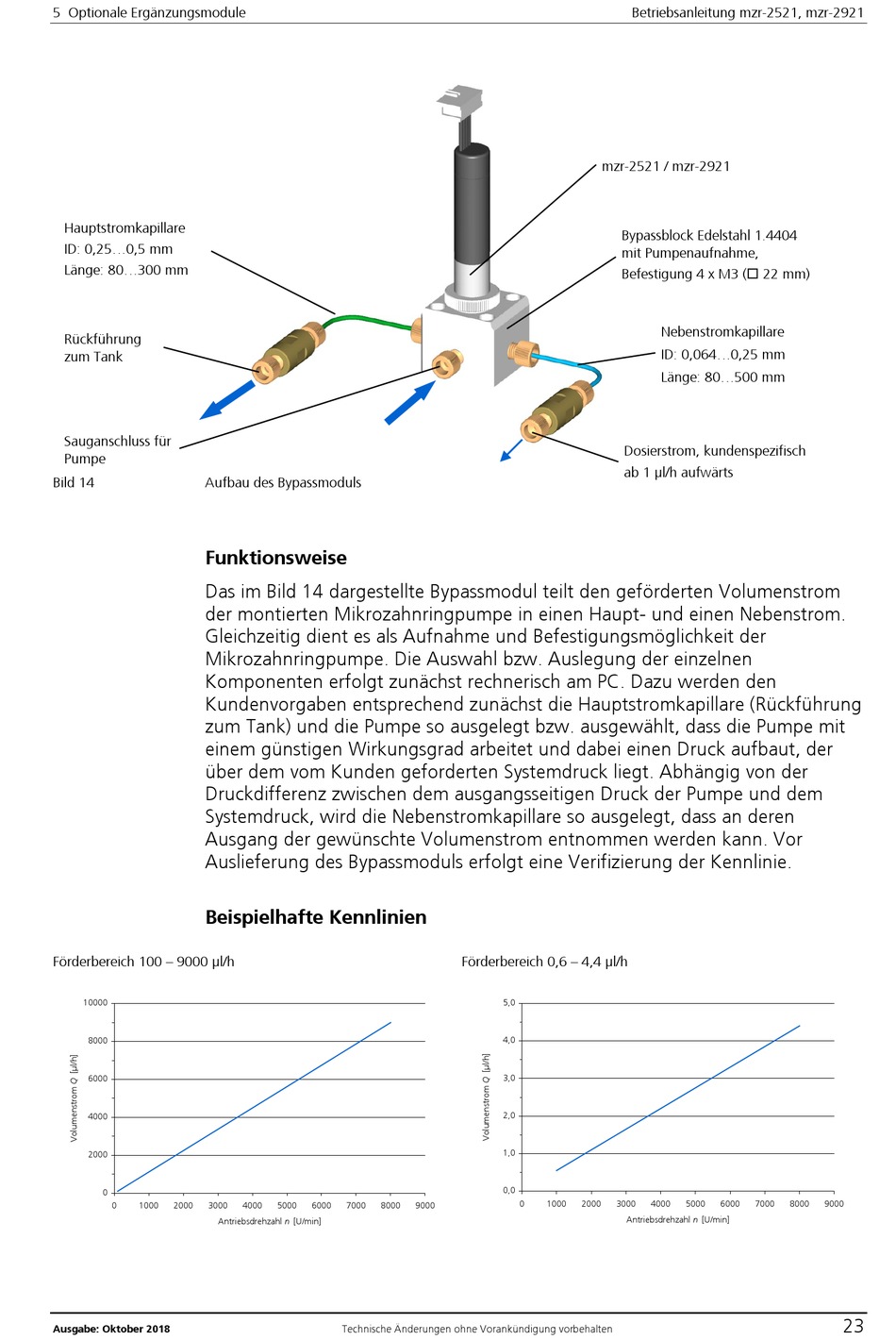

Bild 14 Aufbau des Bypassmoduls

Funktionsweise

Das im Bild 14 dargestellte Bypassmodul teilt den geförderten Volumenstrom
der montierten Mikrozahnringpumpe in einen Haupt- und einen Nebenstrom.
Gleichzeitig dient es als Aufnahme und Befestigungsmöglichkeit der
Mikrozahnringpumpe. Die Auswahl bzw. Auslegung der einzelnen
Komponenten erfolgt zunächst rechnerisch am PC. Dazu werden den
Kundenvorgaben entsprechend zunächst die Hauptstromkapillare (Rückführung
zum Tank) und die Pumpe so ausgelegt bzw. ausgewählt, dass die Pumpe mit
einem günstigen Wirkungsgrad arbeitet und dabei einen Druck aufbaut, der
über dem vom Kunden geforderten Systemdruck liegt. Abhängig von der
Druckdifferenz zwischen dem ausgangsseitigen Druck der Pumpe und dem
Systemdruck, wird die Nebenstromkapillare so ausgelegt, dass an deren
Ausgang der gewünschte Volumenstrom entnommen werden kann. Vor
Auslieferung des Bypassmoduls erfolgt eine Verifizierung der Kennlinie.

Beispielhafte Kennlinien

Förderbereich 100 – 9000 µl/h
10000
8000
6000
4000
2000
0
0 1000 2000 3000
Antriebsdrehzahl n [U/min]
Ausgabe: Oktober 2018
4000 5000 6000 7000 8000
Technische Änderungen ohne Vorankündigung vorbehalten
Förderbereich 0,6 – 4,4 µl/h
5,0
4,0
3,0
2,0
1,0
0,0
0 1000 2000
9000
Betriebsanleitung mzr-2521, mzr-2921
mzr-2521 / mzr-2921
Bypassblock Edelstahl 1.4404
mit Pumpenaufnahme,
Befestigung 4 x M3 ( 22 mm)
Nebenstromkapillare
ID: 0,064...0,25 mm
Länge: 80...500 mm
Dosierstrom, kundenspezifisch
ab 1 µl/h aufwärts
3000 4000 5000 6000 7000
Antriebsdrehzahl n [U/min]
8000 9000
