5 Optionale Ergänzungsmodule
5.6

Antrieb als Schrittmotor (Option)

Die Mikrozahnringpumpe mzr-2521 / mzr-2921 kann alternativ mit einem
Schrittmotor angetrieben werden. Dieser besitzt neben der kleineren Bauform
einen weiten Drehzahlbereich, welcher den gesamten Drehzahlbereich der
Mikrozahnringpumpe abdeckt.
Schrittmotor
Betriebsart
Motortyp
Drehzahlbereich
Phasenwiderstand (bei 20°C)
Induktivität pro Phase (1 kHz)
Nennstrom pro Phase (2 Phasen bestromt)
Amplitude der Gegen-EMK
Haltemoment (2 Phasen bestromt)
Vollschritt-Winkel
Max. zulässige Wicklungstemperatur
Thermische Zeitkonstante
Betriebstemperaturbereich
Gewicht
Tabelle 13 Technische Daten des Schrittmotors

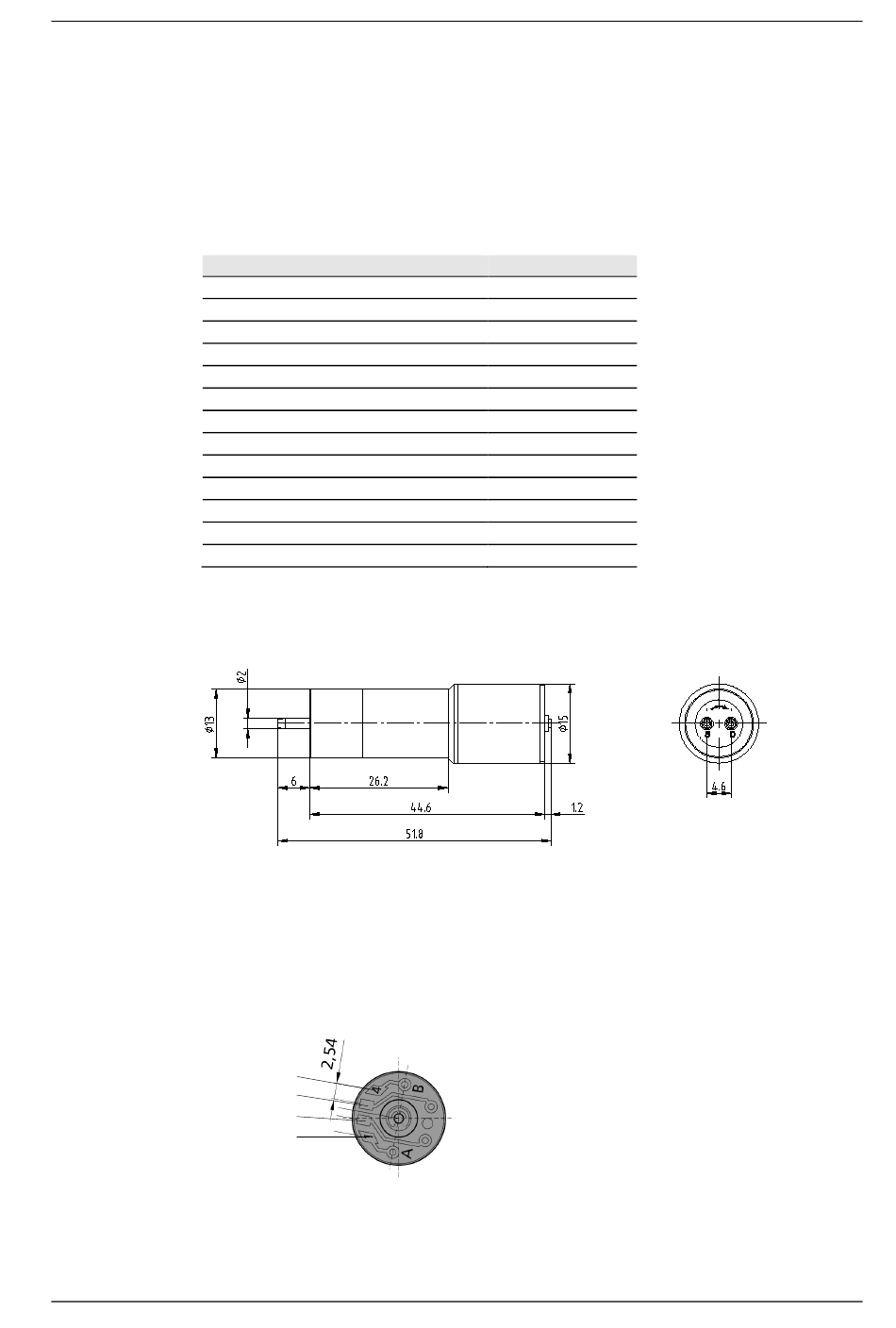

Bild 18 Abmessungen Mikrozahnringpumpe mzr-2521 bzw. mzr-2921 mit Schrittmotor
Der Schrittmotor kann mit einer Schrittmotorsteuerung betrieben werden. Dazu
ist der Motor über die Lötanschlüsse PCB mittels Flachbandkabel mit der
Motorsteuerung zu verbinden.
Pin 4 Phase B
Pin 3 Phase B
Pin 2 Phase A
Pin 1 Phase A
Bild 19 PCB Anschlüsse der runden Schrittmotorausführung
Ausgabe: Oktober 2018
Strommodus
AM1524 A 0,25
1 – 3.000 U/min
12,5 kΩ
5,5 mH
0,25 A
3,5 V/k Schritt/s
6 mNm
15°
130°C
220 s
-40 ... + 70°C
12 g
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-2521, mzr-2921
