1 Allgemeine Information
1.2 Angaben über das Erzeugnis
Die vorliegende Betriebsanleitung gilt für die Mikrozahnringpumpe des Typs
mzr­2521 bzw. mzr­2921 hergestellt von der HNP Mikrosysteme GmbH,
Bleicherufer 25, 19053 Schwerin, Deutschland.
Auf dem Deckblatt der Betriebsanleitung ist der Ausgabestand zu ersehen.

1.3 Abmessungen

Die Pumpen mzr­2521 bzw. mzr­2921 sind in zwei unterschiedlichen
Fluidanschlussvarianten lieferbar.

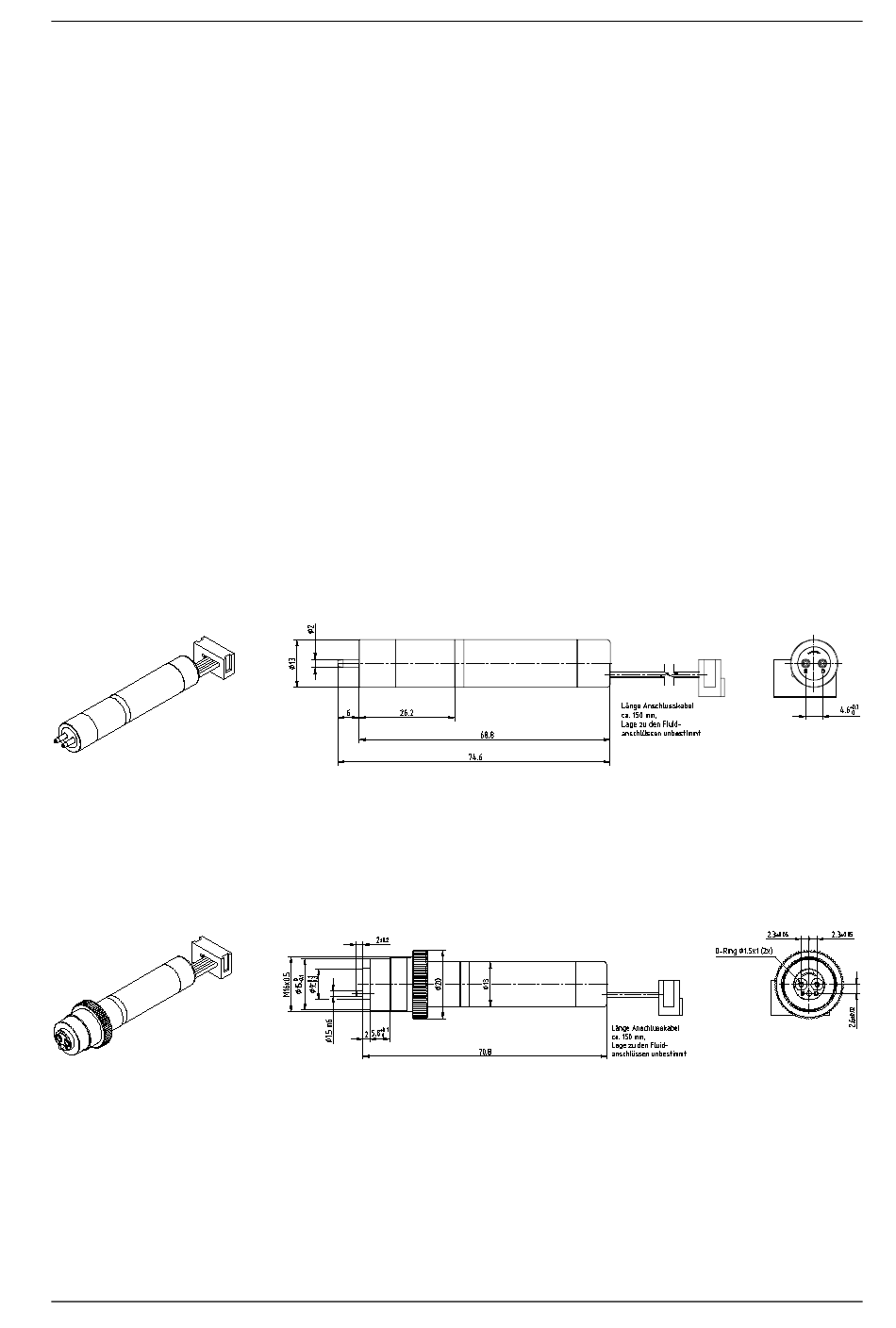

Bild 1 zeigt die Fluidanschlussvariante mit Schlauchtülle Ø 2mm zum
Aufschieben von flexiblen Schläuchen mit einem Innendurchmesser < 2 mm.
Bild 2 zeigt die Fluidanschlussvariante Einschraubmontage, bei der die Pumpe
mit der abgebildeten Haltemutter in einen entsprechend vorgeformten
Aufnahmeblock eingeschraubt und fixiert wird.
Bild 1 Abmessungen Mikrozahnringpumpen mzr­2521 bzw. mzr­2921 mit Fluidanschlussvariante Schlauchtülle Ø
2 mm
Bild 2 Abmessungen Mikrozahnringpumpe mzr­2521 bzw. mzr­2921 mit Fluidanschlussvariante
Einschraubmontage M2
