6 Aufbau / Installation
Anzeige LED
grün
rot blinkend
grün-rot blinkend
Tabelle 23 LED zur Anzeige des Betriebszustands

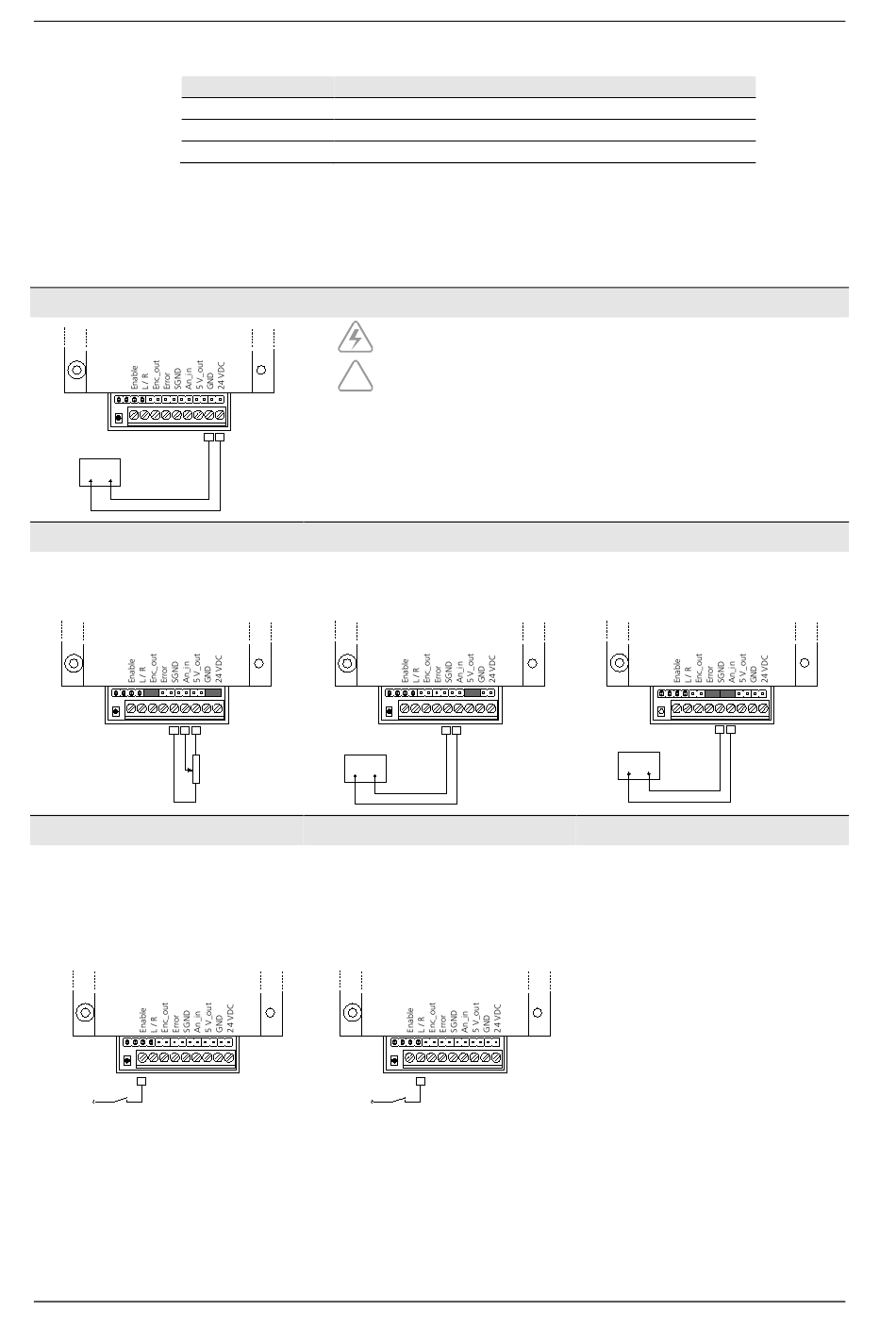

Inbetriebnahme
Spannungsversorgung
K2
Spannungsversorgung
10...30 VDC
+ –

Analoger Drehzahlsollwert-Eingang

Betriebsart Potentiometer
mit zwei Jumpern Pins P1-P2 und P9-P10
überbrücken.
K5 K4 K3
10 kΩ
Digitale Eingänge
Enable-Eingang
− unbeschalteter Eingang bzw. Low-Pegel
(0 ... 0,5 V): Motorregelung aktiv
− High-Pegel (4 ... 24 VDC):
Motorregelung deaktiviert
K9
4...24 VDC
44
Bedeutung
Spannungsversorgung am Controller aktiv, kein Fehler
Motor in Strombegrenzung bzw. blockiert
Drehzahlabweichung zu groß, Pumpe blockiert oder Encoderfehler
!
K1
Betriebsart 0 ... 10 V
mit einem Jumper Pins P3-P4 überbrücken.
P1
Sollwert 0...10 V
–
+
Drehrichtungs-Eingang
− unbeschalteter Eingang bzw. Low-Pegel
(0 ... 0,5 V): Motor dreht im
Uhrzeigersinn (rechts)
− High-Pegel (4 ... 24 VDC): Motor dreht
entgegen dem Uhrzeigersinn (links)
4...24 VDC
Technische Änderungen ohne Vorankündigung vorbehalten
Die korrekte Polung der Versorgungsspannung ist zu beachten, da bei
Verpolung die Elektronik der Steuerung zerstört wird.
Die Länge der Spannungsversorgungsleitungen für die Steuerung darf
eine Länge von 10 m nicht überschreiten, da die Steuerung ansonsten
durch induzierte Überspannungen zerstört werden könnte.
Betriebsart 4 ... 20 mA
mit zwei Jumpern Pins P5-P6 und P7-P8
überbrücken.
P1
K5 K4
K8
Betriebsanleitung mzr-2521, mzr-2921
P1
K5 K4
Sollwert 4...20 mA
–
+
