6 Aufbau / Installation
6.8

Betrieb mit Steuerung S-KB-4 (optional)

Die Motorsteuerung S-KB-4 ist ein kleiner kompakter 2-Q-DC Servoverstärker,
der für die Drehzahlregelung von bürstenlosen Gleichstrommotoren mit einer
Stromaufnahme von bis zu 4 A, konzipiert ist. Sie ist in ihren Leistungs-
merkmalen speziell auf die Ansteuerung der Mikrozahnringpumpen mzr­2521
bzw. mzr­2921 der modularen Baureihe von HNP Mikrosysteme zugeschnitten.
Für die Ansteuerung der Motorsteuerung stehen dem Anwender verschiedene
Ein- und Ausgänge zur Verfügung wie Sollwerteingang, Drehrichtungseingang,
und Fehlerausgang.
Bei der Auslieferung sind die Parameter der Steuerung S-KB-4 auf die
mitgelieferten Mikrozahnringpumpentyp mzr­2521 bzw. mzr­2921
voreingestellt.

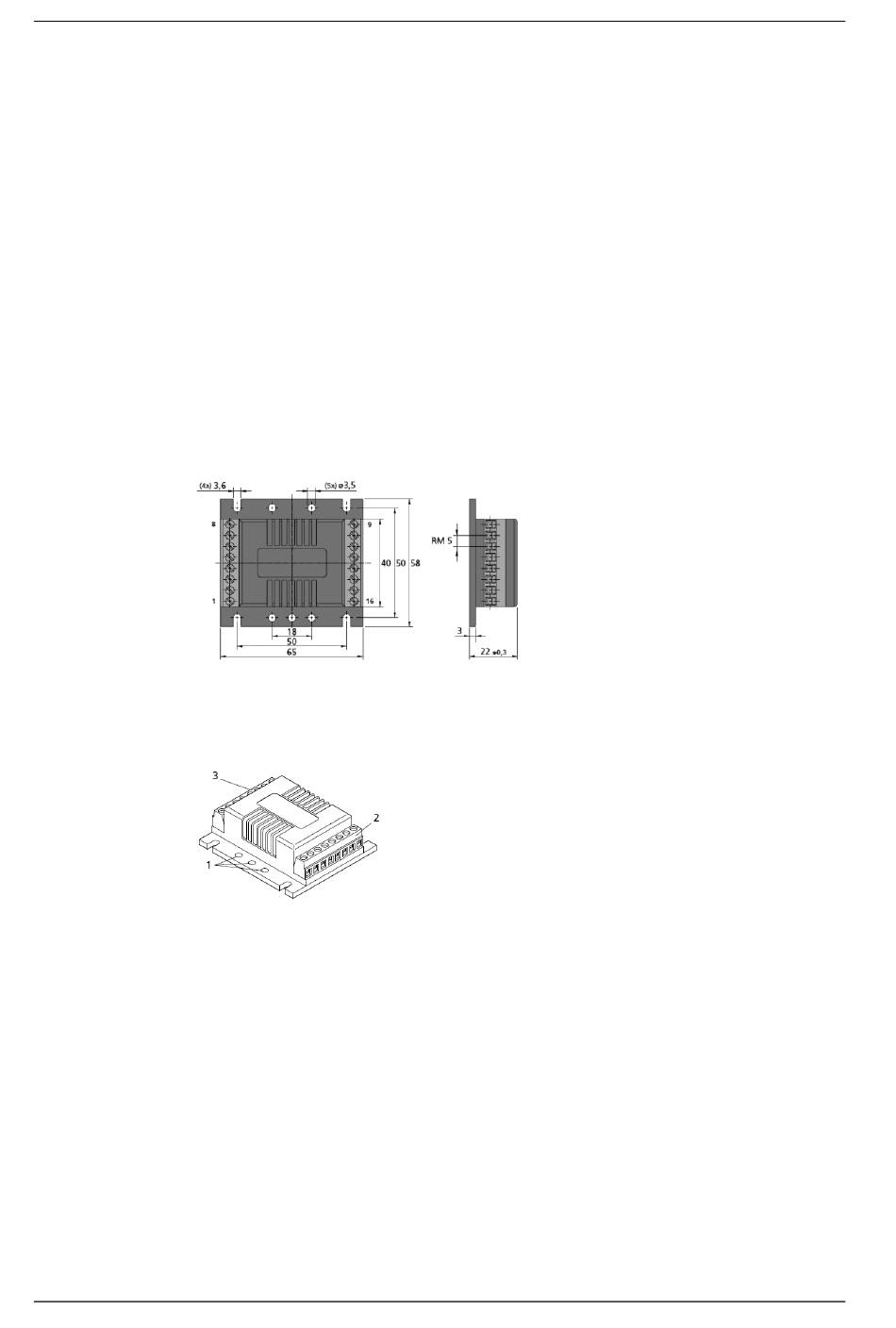

Bild 26 Abmessung der Motorsteuerung S-KB-4
Bild 27 Anschlussbeschreibung der Motorsteuerung S-KB-4
46
1 Montagebohrungen
Schraubklemmleiste Motorseite
2
3 Schraubklemmleiste Versorgungsseite
