16 Zubehör
16.1

Halterungen

8021912/11JN/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 50: Bestelldaten Halterungen
Artikel
Befestigungssatz 1a
Befestigungssatz 1b (mit Schutz für Optikhaube)
Befestigungssatz 2a (Ausrichthalterung, Ausrichtung um Querachse und Tie‐
fenachse möglich, Abstand zwischen Montagefläche und Gerät: 22,3 mm,
nur in Verbindung mit Befestigungssatz 1a oder 1b)
Befestigungssatz 2b (Ausrichthalterung, Ausrichtung um Querachse und Tie‐
fenachse möglich, Abstand zwischen Montagefläche und Gerät: 52,3 mm,
nur in Verbindung mit Befestigungssatz 1a oder 1b)
Maßzeichnungen
3
73
1
118,3

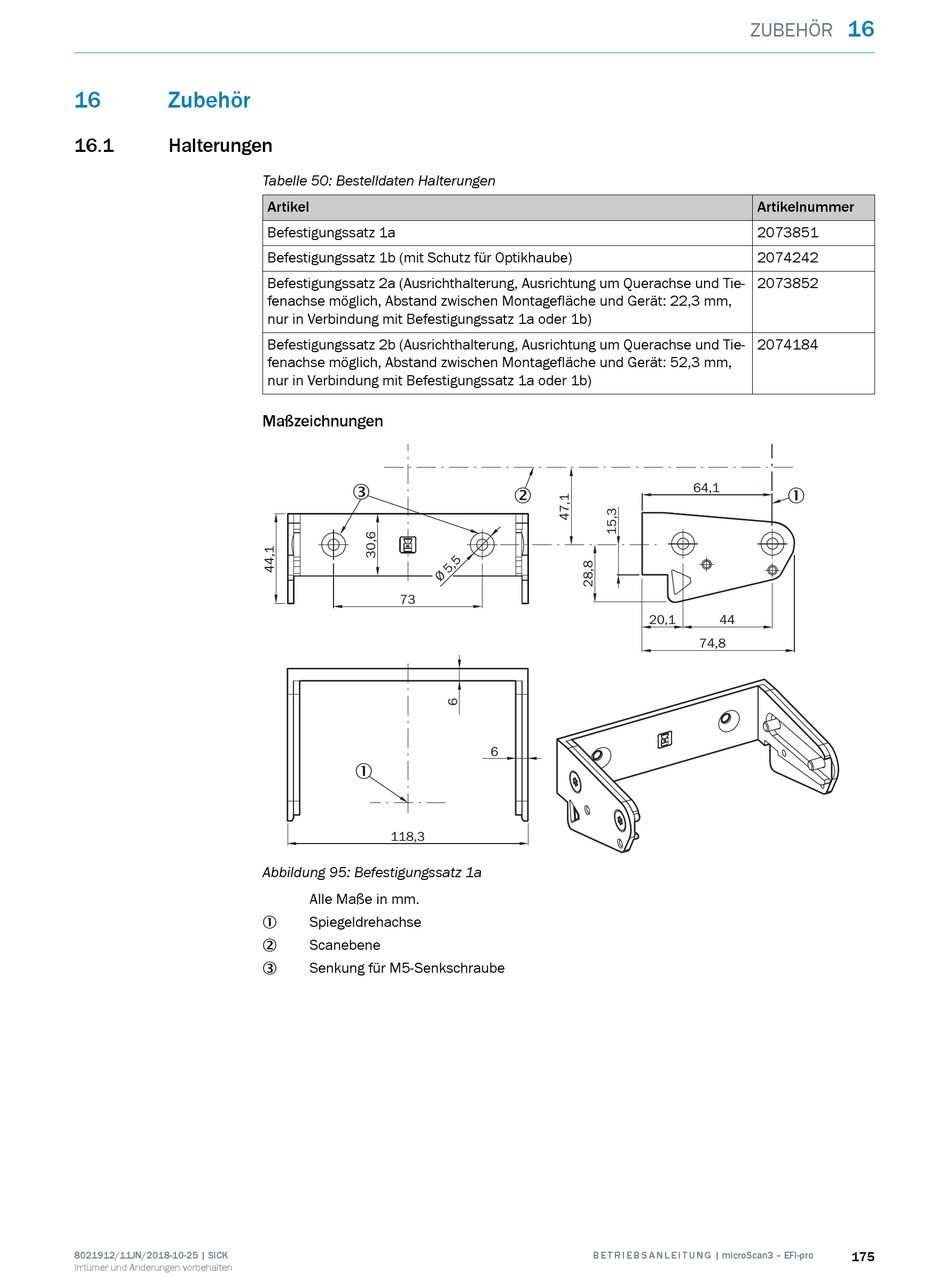

Abbildung 95: Befestigungssatz 1a
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Senkung für M5-Senkschraube
3
2
20,1
6
B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
16
ZUBEHÖR
Artikelnummer
2073851
2074242
2073852
2074184
64,1
1
44
74,8
