PROJEKTIERUNG
34 B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
• Sie können im Referenzkonturfeld mehrere Konturen definieren und damit ver‐
schiedene Bereiche der Umgebung überwachen.

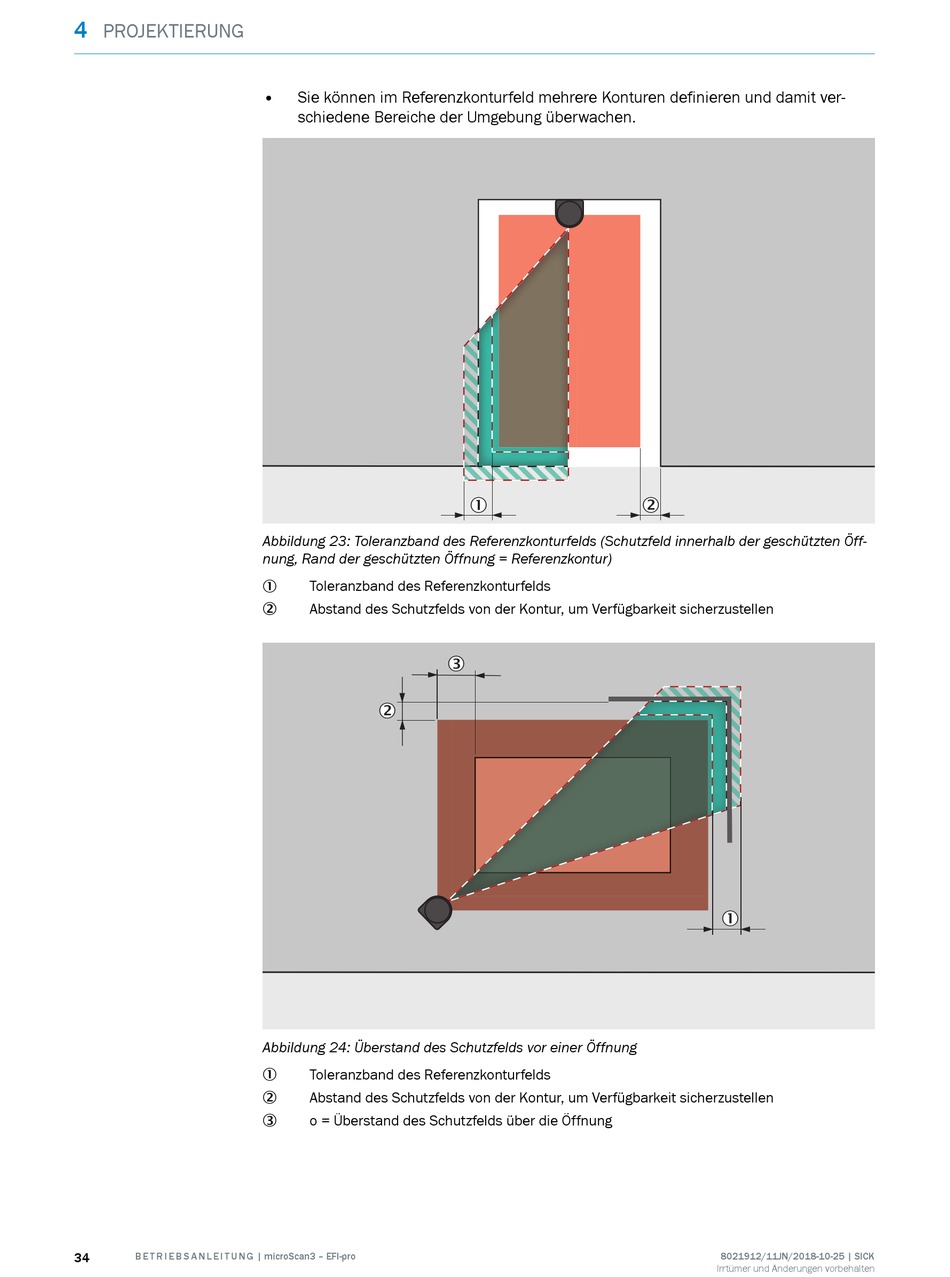

Abbildung 23: Toleranzband des Referenzkonturfelds (Schutzfeld innerhalb der geschützten Öff‐
nung, Rand der geschützten Öffnung = Referenzkontur)
Toleranzband des Referenzkonturfelds
1
Abstand des Schutzfelds von der Kontur, um Verfügbarkeit sicherzustellen
2
2
Abbildung 24: Überstand des Schutzfelds vor einer Öffnung
Toleranzband des Referenzkonturfelds
1
Abstand des Schutzfelds von der Kontur, um Verfügbarkeit sicherzustellen
2
o = Überstand des Schutzfelds über die Öffnung
3
1
3
2
1
