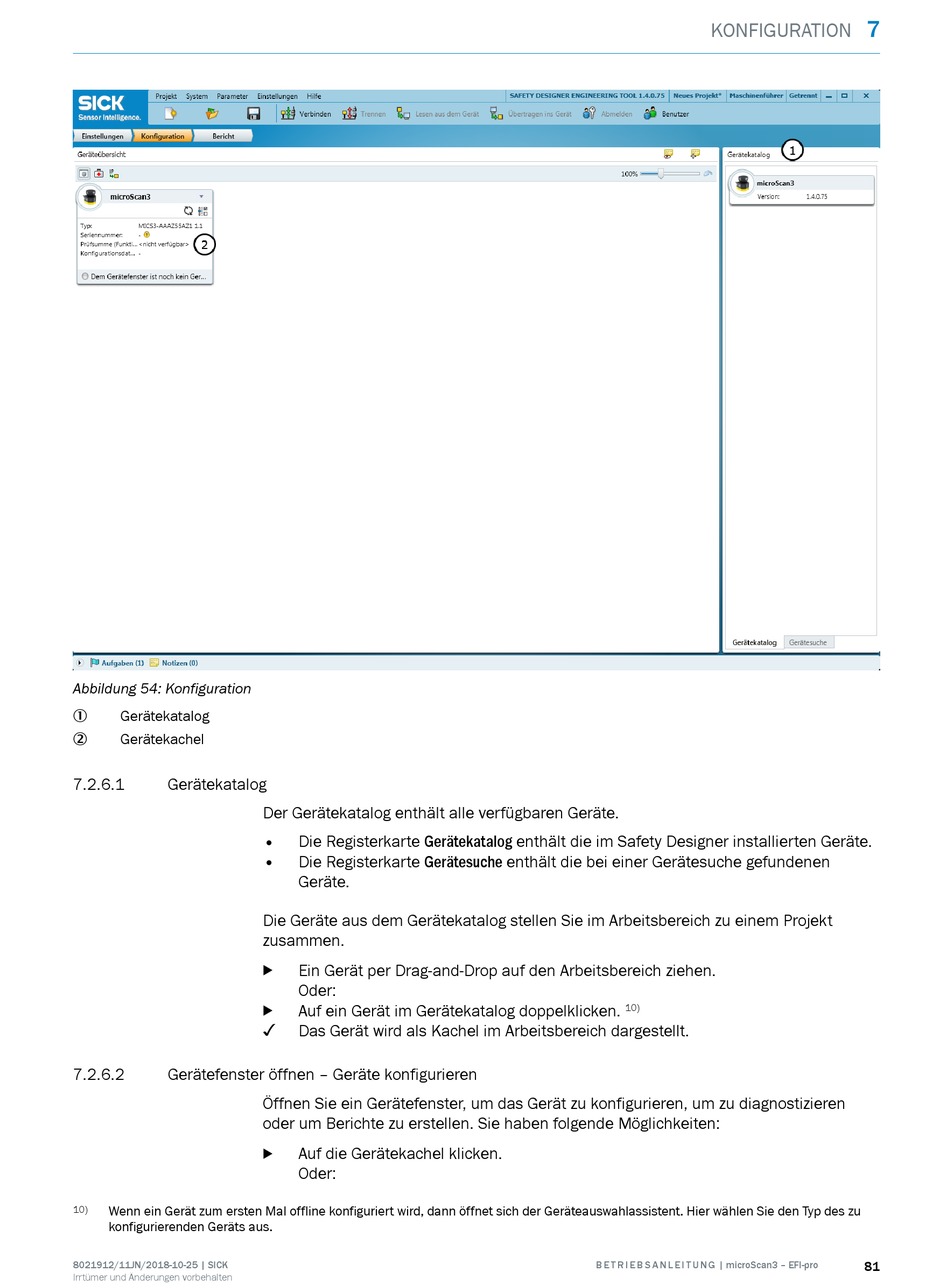

Abbildung 54: Konfiguration
Gerätekatalog
1
Gerätekachel
2
7.2.6.1 Gerätekatalog
7.2.6.2 Gerätefenster öffnen – Geräte konfigurieren
Wenn ein Gerät zum ersten Mal offline konfiguriert wird, dann öffnet sich der Geräteauswahlassistent. Hier wählen Sie den Typ des zu
10)
konfigurierenden Geräts aus.
8021912/11JN/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Der Gerätekatalog enthält alle verfügbaren Geräte.
•
Die Registerkarte Gerätekatalog enthält die im Safety Designer installierten Geräte.
•
Die Registerkarte Gerätesuche enthält die bei einer Gerätesuche gefundenen
Geräte.
Die Geräte aus dem Gerätekatalog stellen Sie im Arbeitsbereich zu einem Projekt
zusammen.
Ein Gerät per Drag-and-Drop auf den Arbeitsbereich ziehen.
b
Oder:
Auf ein Gerät im Gerätekatalog doppelklicken.
b
✓
Das Gerät wird als Kachel im Arbeitsbereich dargestellt.
Öffnen Sie ein Gerätefenster, um das Gerät zu konfigurieren, um zu diagnostizieren
oder um Berichte zu erstellen. Sie haben folgende Möglichkeiten:
Auf die Gerätekachel klicken.
b
Oder:
KONFIGURATION
10)
