Diagnose Mit Dem Display; Statusanzeige - SICK microScan3 Betriebsanleitung

11
STÖRUNGSBEHEBUNG
11.3

Diagnose mit dem Display

11.3.1

Statusanzeige

142 B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
Das Display liefert Informationen zum Status des Sicherheits-Laserscanners sowie zur
Diagnose und Fehlerbehebung.
Das Display zeigt aktuelle Informationen zum Status des Sicherheits-Laserscanners.
Das Display schaltet nach ca. 60 s ab, wenn alle Felder frei sind und keine andere Mel‐
dung angezeigt wird.
Wenn das Display ausgeschaltet ist, drücken Sie eine beliebige Taste, um das Dis‐
b
play zu aktivieren.
Drücken Sie eine beliebige Taste, um weitere Details zur angezeigten Statusinfor‐
b
mation zu erhalten.
Rechts oben im Display wird angezeigt, ob mehrere Seiten mit Detailinformationen
b
vorhanden sind.
Drücken Sie die Pfeiltasten, um zwischen mehreren Seiten mit Detailinformatio‐
b
nen zu wechseln.

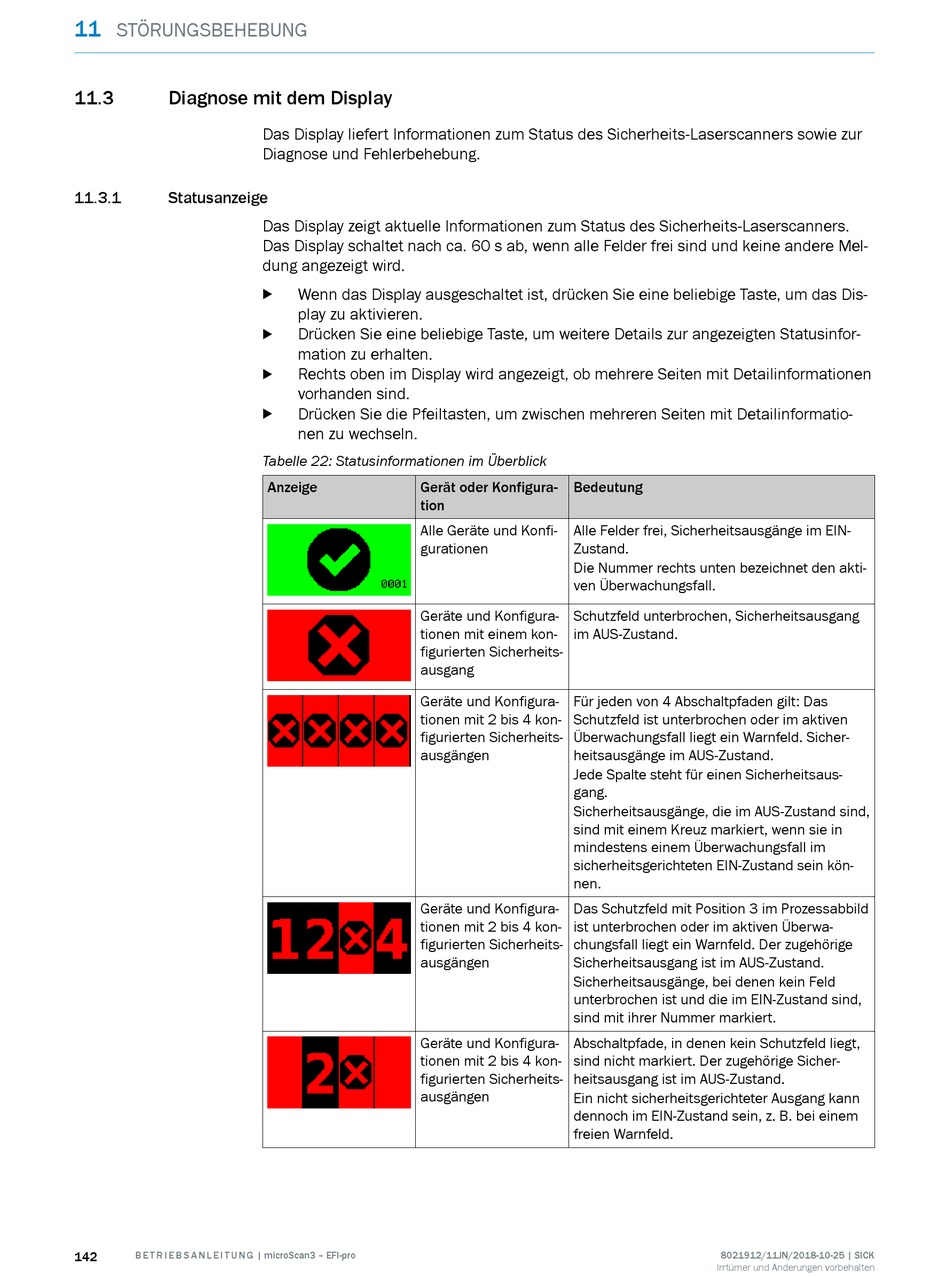

Tabelle 22: Statusinformationen im Überblick
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Geräte und Konfigura‐
tionen mit einem kon‐
figurierten Sicherheits‐
ausgang
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Bedeutung
Alle Felder frei, Sicherheitsausgänge im EIN-
Zustand.
Die Nummer rechts unten bezeichnet den akti‐
ven Überwachungsfall.
Schutzfeld unterbrochen, Sicherheitsausgang
im AUS-Zustand.
Für jeden von 4 Abschaltpfaden gilt: Das
Schutzfeld ist unterbrochen oder im aktiven
Überwachungsfall liegt ein Warnfeld. Sicher‐
heitsausgänge im AUS-Zustand.
Jede Spalte steht für einen Sicherheitsaus‐
gang.
Sicherheitsausgänge, die im AUS-Zustand sind,
sind mit einem Kreuz markiert, wenn sie in
mindestens einem Überwachungsfall im
sicherheitsgerichteten EIN-Zustand sein kön‐
nen.
Das Schutzfeld mit Position 3 im Prozessabbild
ist unterbrochen oder im aktiven Überwa‐
chungsfall liegt ein Warnfeld. Der zugehörige
Sicherheitsausgang ist im AUS-Zustand.
Sicherheitsausgänge, bei denen kein Feld
unterbrochen ist und die im EIN-Zustand sind,
sind mit ihrer Nummer markiert.
Abschaltpfade, in denen kein Schutzfeld liegt,
sind nicht markiert. Der zugehörige Sicher‐
heitsausgang ist im AUS-Zustand.
Ein nicht sicherheitsgerichteter Ausgang kann
dennoch im EIN-Zustand sein, z. B. bei einem
freien Warnfeld.
