Datenrekorder; Überblick - Sick Microscan3 Betriebsanleitung

11.4.1

Datenrekorder

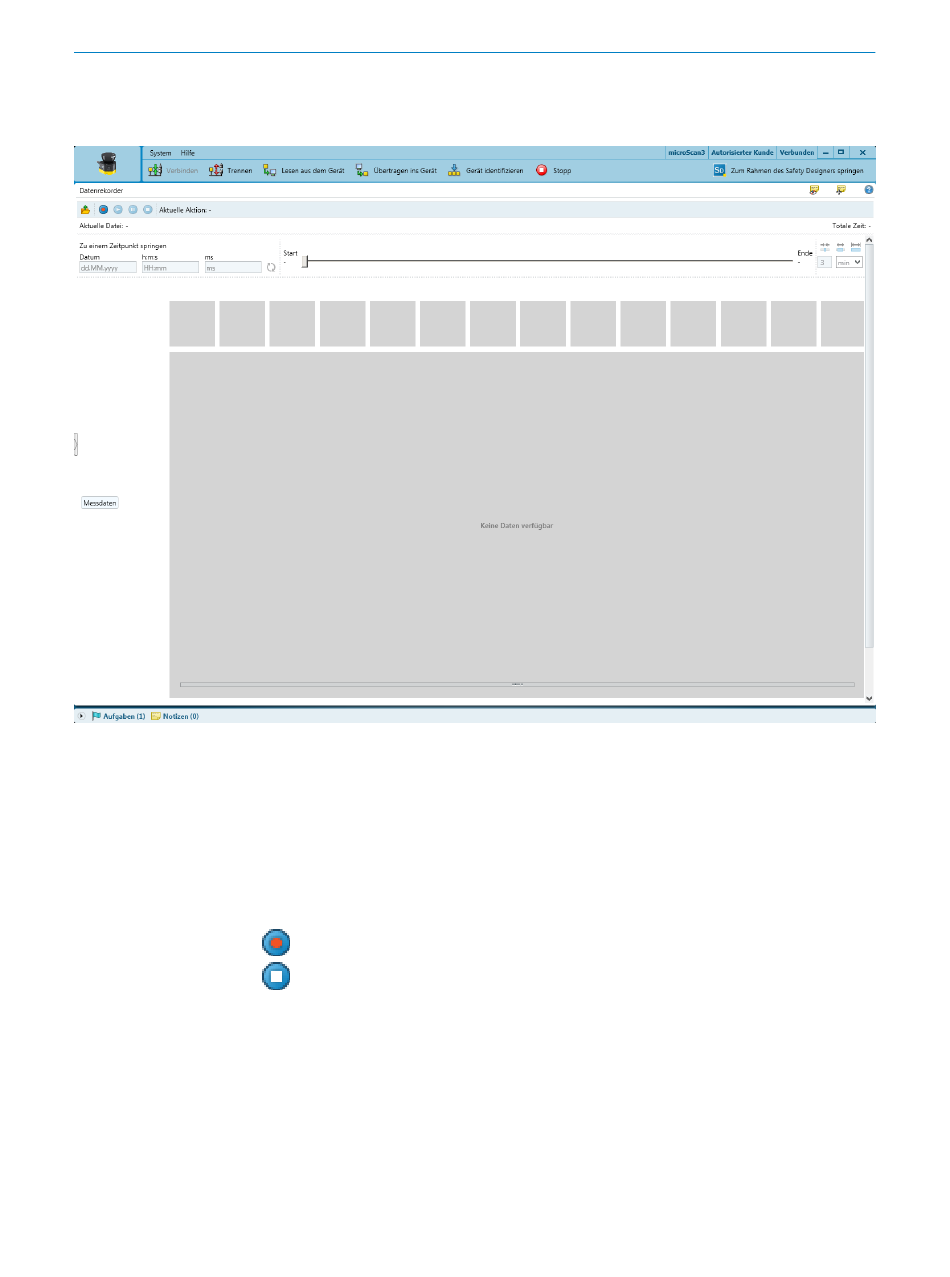

Abbildung 87: Datenrekorder
8021912/11JN/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Mit dem Datenrekorder können Sie laufend Signale des Geräts aufzeichnen. Abhängig
von der Schnittstelle und ihrer Auslastung werden die Messdaten nicht für jeden Scan‐
zyklus übertragen und dargestellt.
Die Daten werden in einer Datenrekorder-Diagnose-Datei gespeichert.
Die Datenrekorder-Diagnose-Datei kann im Datenrekorder abgespielt werden.
Einstellungen können Sie im Safety-Designer-Rahmen vornehmen.
Aufnahme starten
Aufnahme stoppen
Typische Anwendungsfälle
• Raumgeometrie überprüfen
• Überprüfen, wo sich eine Person aufhalten kann oder wann eine Person erkannt
wird
• Eingangsinformationen zum aktuellen Überwachungsfall überprüfen
• Überprüfen, warum Sicherheitsausgänge geschaltet haben
STÖRUNGSBEHEBUNG
B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
11
149
