13
TECHNISCHE DATEN
164 B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
d Benötigte Mindestgröße des Objekts in mm
D Reichweite in m
Scanzykluszeit = 30 ms
1
Scanzykluszeit = 40 ms
2
d [mm]
1000
500
200
100
50
20
10
5 10

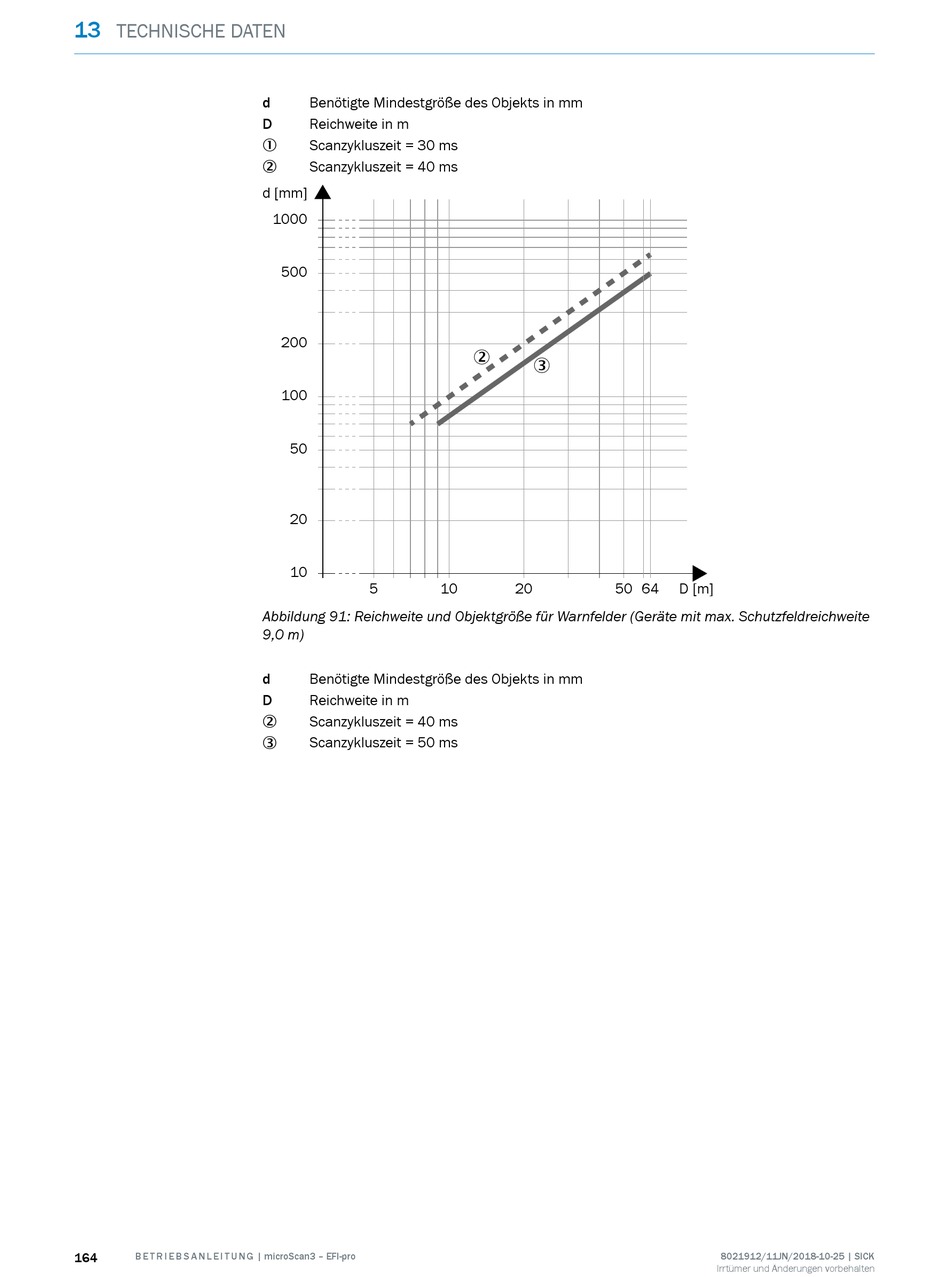

Abbildung 91: Reichweite und Objektgröße für Warnfelder (Geräte mit max. Schutzfeldreichweite
9,0 m)
d Benötigte Mindestgröße des Objekts in mm
D Reichweite in m
Scanzykluszeit = 40 ms
2
Scanzykluszeit = 50 ms
3
2
3
20 50 64 D [m]
