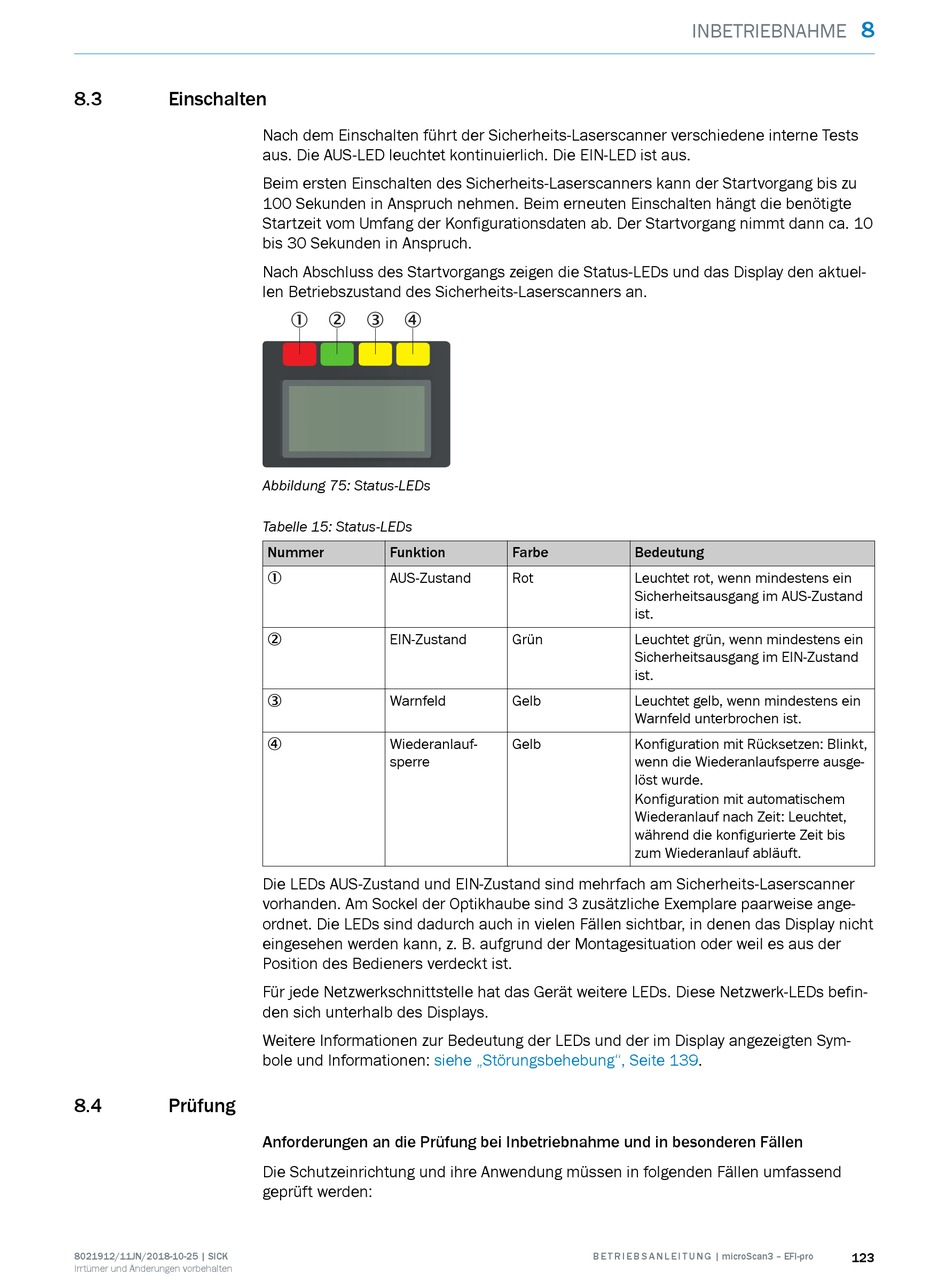

8.3

Einschalten

8.4 Prüfung
8021912/11JN/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Nach dem Einschalten führt der Sicherheits-Laserscanner verschiedene interne Tests
aus. Die AUS-LED leuchtet kontinuierlich. Die EIN-LED ist aus.
Beim ersten Einschalten des Sicherheits-Laserscanners kann der Startvorgang bis zu
100 Sekunden in Anspruch nehmen. Beim erneuten Einschalten hängt die benötigte
Startzeit vom Umfang der Konfigurationsdaten ab. Der Startvorgang nimmt dann ca. 10
bis 30 Sekunden in Anspruch.
Nach Abschluss des Startvorgangs zeigen die Status-LEDs und das Display den aktuel‐
len Betriebszustand des Sicherheits-Laserscanners an.
1 2 3 4
Abbildung 75: Status-LEDs
Tabelle 15: Status-LEDs
Nummer Funktion
AUS-Zustand
1
EIN-Zustand
2
Warnfeld
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Sicherheits-Laserscanner
vorhanden. Am Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise ange‐
ordnet. Die LEDs sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht
eingesehen werden kann, z. B. aufgrund der Montagesituation oder weil es aus der
Position des Bedieners verdeckt ist.
Für jede Netzwerkschnittstelle hat das Gerät weitere LEDs. Diese Netzwerk-LEDs befin‐
den sich unterhalb des Displays.
Weitere Informationen zur Bedeutung der LEDs und der im Display angezeigten Sym‐
bole und Informationen: siehe „Störungsbehebung", Seite
Anforderungen an die Prüfung bei Inbetriebnahme und in besonderen Fällen
Die Schutzeinrichtung und ihre Anwendung müssen in folgenden Fällen umfassend
geprüft werden:
Farbe Bedeutung
Rot Leuchtet rot, wenn mindestens ein
Sicherheitsausgang im AUS-Zustand
ist.
Grün Leuchtet grün, wenn mindestens ein
Sicherheitsausgang im EIN-Zustand
ist.
Gelb Leuchtet gelb, wenn mindestens ein
Warnfeld unterbrochen ist.
Gelb Konfiguration mit Rücksetzen: Blinkt,
wenn die Wiederanlaufsperre ausge‐
löst wurde.
Konfiguration mit automatischem
Wiederanlauf nach Zeit: Leuchtet,
während die konfigurierte Zeit bis
zum Wiederanlauf abläuft.
139.
