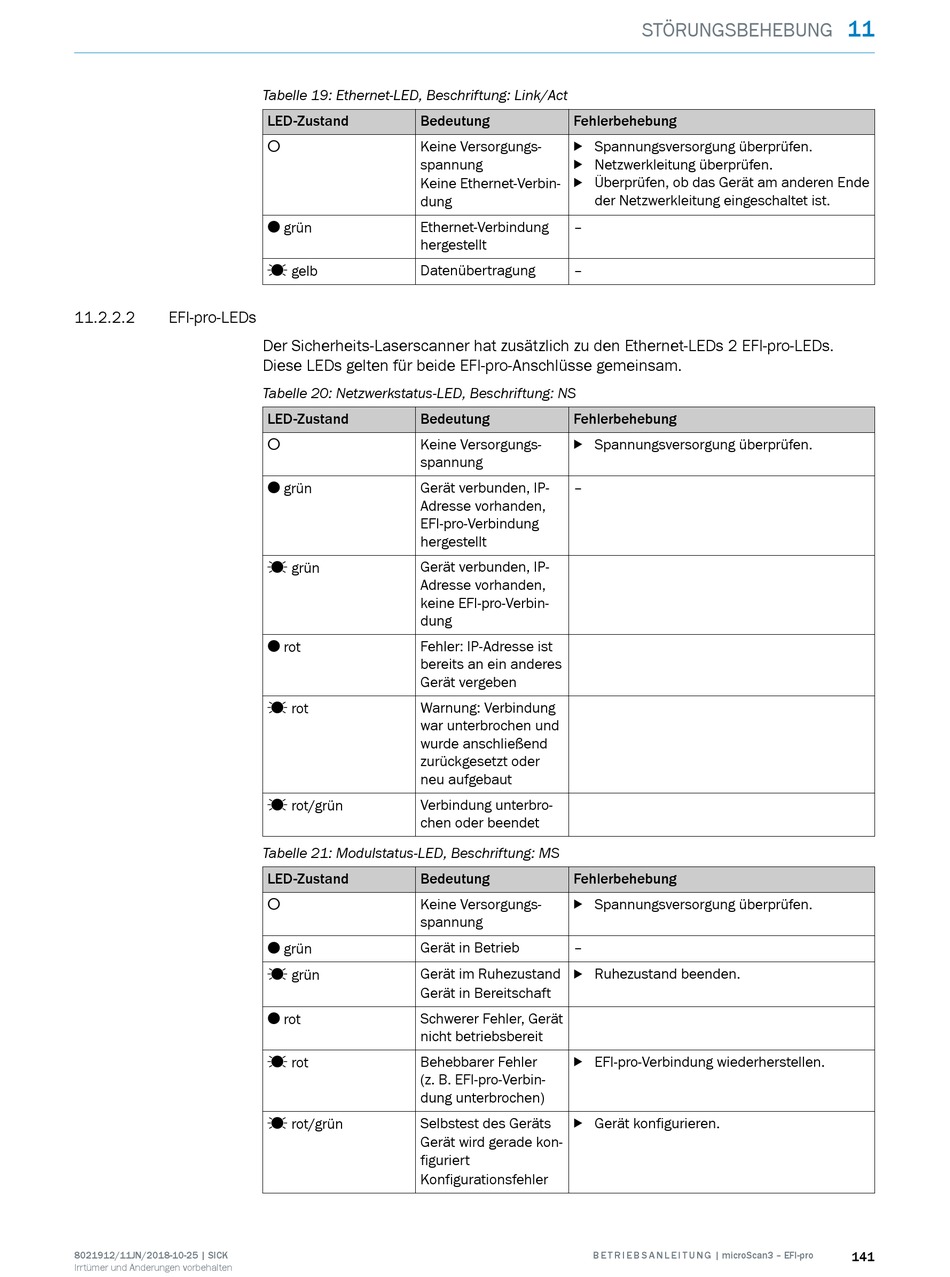

SICK microScan3 Betriebsanleitung Seite 141

11.2.2.2 EFI-pro-LEDs
8021912/11JN/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 19: Ethernet-LED, Beschriftung: Link/Act
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Keine Ethernet-Verbin‐
dung
Ethernet-Verbindung
O grün
hergestellt
Ö gelb Datenübertragung
Der Sicherheits-Laserscanner hat zusätzlich zu den Ethernet-LEDs 2 EFI-pro-LEDs.
Diese LEDs gelten für beide EFI-pro-Anschlüsse gemeinsam.
Tabelle 20: Netzwerkstatus-LED, Beschriftung: NS
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Gerät verbunden, IP-
O grün
Adresse vorhanden,
EFI-pro-Verbindung
hergestellt
Gerät verbunden, IP-
Ö grün
Adresse vorhanden,
keine EFI-pro-Verbin‐
dung
Fehler: IP-Adresse ist
O rot
bereits an ein anderes
Gerät vergeben
Warnung: Verbindung
Ö rot
war unterbrochen und
wurde anschließend
zurückgesetzt oder
neu aufgebaut
Verbindung unterbro‐
Ö rot/grün
chen oder beendet
Tabelle 21: Modulstatus-LED, Beschriftung: MS
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Gerät in Betrieb
O grün
Gerät im Ruhezustand
Ö grün
Gerät in Bereitschaft
Schwerer Fehler, Gerät
O rot
nicht betriebsbereit
Behebbarer Fehler
Ö rot
(z. B. EFI-pro-Verbin‐
dung unterbrochen)
Selbstest des Geräts
Ö rot/grün
Gerät wird gerade kon‐
figuriert
Konfigurationsfehler
STÖRUNGSBEHEBUNG
Fehlerbehebung
b Spannungsversorgung überprüfen.
b Netzwerkleitung überprüfen.
b Überprüfen, ob das Gerät am anderen Ende
der Netzwerkleitung eingeschaltet ist.
–
–
Fehlerbehebung
b Spannungsversorgung überprüfen.
–
Fehlerbehebung
b Spannungsversorgung überprüfen.
–
b Ruhezustand beenden.
b EFI-pro-Verbindung wiederherstellen.
b Gerät konfigurieren.
