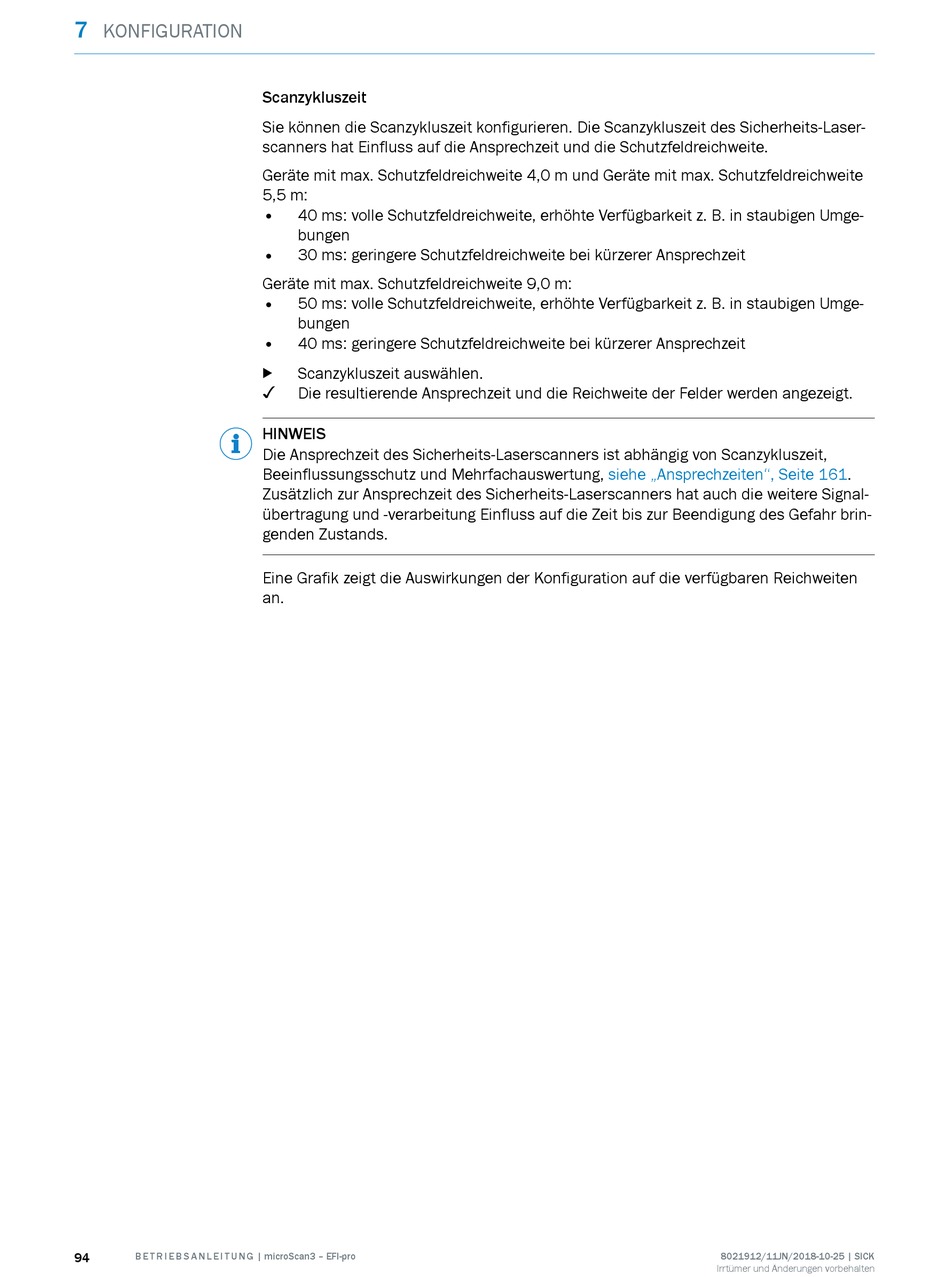

SICK microScan3 Betriebsanleitung Seite 94

7
KONFIGURATION
94 B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
Scanzykluszeit
Sie können die Scanzykluszeit konfigurieren. Die Scanzykluszeit des Sicherheits-Laser‐
scanners hat Einfluss auf die Ansprechzeit und die Schutzfeldreichweite.
Geräte mit max. Schutzfeldreichweite 4,0 m und Geräte mit max. Schutzfeldreichweite
5,5 m:
• 40 ms: volle Schutzfeldreichweite, erhöhte Verfügbarkeit z. B. in staubigen Umge‐
bungen
• 30 ms: geringere Schutzfeldreichweite bei kürzerer Ansprechzeit
Geräte mit max. Schutzfeldreichweite 9,0 m:
• 50 ms: volle Schutzfeldreichweite, erhöhte Verfügbarkeit z. B. in staubigen Umge‐
bungen
•
40 ms: geringere Schutzfeldreichweite bei kürzerer Ansprechzeit
Scanzykluszeit auswählen.
b
✓
Die resultierende Ansprechzeit und die Reichweite der Felder werden angezeigt.
HINWEIS
Die Ansprechzeit des Sicherheits-Laserscanners ist abhängig von Scanzykluszeit,
Beeinflussungsschutz und Mehrfachauswertung,
Zusätzlich zur Ansprechzeit des Sicherheits-Laserscanners hat auch die weitere Signal‐
übertragung und -verarbeitung Einfluss auf die Zeit bis zur Beendigung des Gefahr brin‐
genden Zustands.
Eine Grafik zeigt die Auswirkungen der Konfiguration auf die verfügbaren Reichweiten
an.
siehe „Ansprechzeiten", Seite
