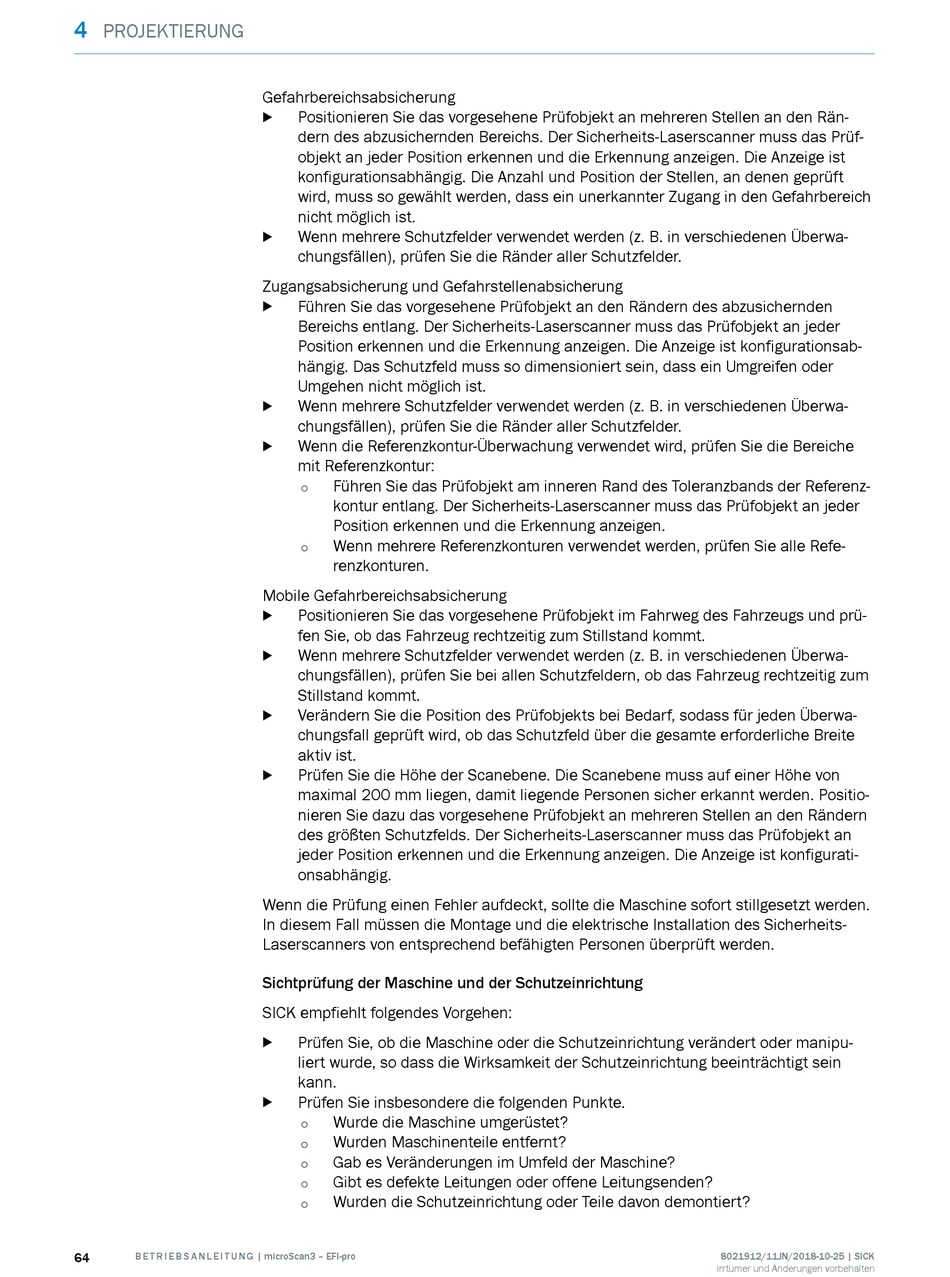

Gefahrbereichsabsicherung
Positionieren Sie das vorgesehene Prüfobjekt an mehreren Stellen an den Rän‐
b
dern des abzusichernden Bereichs. Der Sicherheits-Laserscanner muss das Prüf‐
objekt an jeder Position erkennen und die Erkennung anzeigen. Die Anzeige ist
konfigurationsabhängig. Die Anzahl und Position der Stellen, an denen geprüft
wird, muss so gewählt werden, dass ein unerkannter Zugang in den Gefahrbereich
nicht möglich ist.
Wenn mehrere Schutzfelder verwendet werden (z. B. in verschiedenen Überwa‐
b
chungsfällen), prüfen Sie die Ränder aller Schutzfelder.
Zugangsabsicherung und Gefahrstellenabsicherung
Führen Sie das vorgesehene Prüfobjekt an den Rändern des abzusichernden
b
Bereichs entlang. Der Sicherheits-Laserscanner muss das Prüfobjekt an jeder
Position erkennen und die Erkennung anzeigen. Die Anzeige ist konfigurationsab‐
hängig. Das Schutzfeld muss so dimensioniert sein, dass ein Umgreifen oder
Umgehen nicht möglich ist.
Wenn mehrere Schutzfelder verwendet werden (z. B. in verschiedenen Überwa‐
b
chungsfällen), prüfen Sie die Ränder aller Schutzfelder.
Wenn die Referenzkontur-Überwachung verwendet wird, prüfen Sie die Bereiche
b
mit Referenzkontur:
Führen Sie das Prüfobjekt am inneren Rand des Toleranzbands der Referenz‐
°
kontur entlang. Der Sicherheits-Laserscanner muss das Prüfobjekt an jeder
Position erkennen und die Erkennung anzeigen.
Wenn mehrere Referenzkonturen verwendet werden, prüfen Sie alle Refe‐
°
renzkonturen.
Mobile Gefahrbereichsabsicherung
Positionieren Sie das vorgesehene Prüfobjekt im Fahrweg des Fahrzeugs und prü‐
b
fen Sie, ob das Fahrzeug rechtzeitig zum Stillstand kommt.
Wenn mehrere Schutzfelder verwendet werden (z. B. in verschiedenen Überwa‐
b
chungsfällen), prüfen Sie bei allen Schutzfeldern, ob das Fahrzeug rechtzeitig zum
Stillstand kommt.
Verändern Sie die Position des Prüfobjekts bei Bedarf, sodass für jeden Überwa‐
b
chungsfall geprüft wird, ob das Schutzfeld über die gesamte erforderliche Breite
aktiv ist.
Prüfen Sie die Höhe der Scanebene. Die Scanebene muss auf einer Höhe von
b
maximal 200 mm liegen, damit liegende Personen sicher erkannt werden. Positio‐
nieren Sie dazu das vorgesehene Prüfobjekt an mehreren Stellen an den Rändern
des größten Schutzfelds. Der Sicherheits-Laserscanner muss das Prüfobjekt an
jeder Position erkennen und die Erkennung anzeigen. Die Anzeige ist konfigurati‐
onsabhängig.
Wenn die Prüfung einen Fehler aufdeckt, sollte die Maschine sofort stillgesetzt werden.
In diesem Fall müssen die Montage und die elektrische Installation des Sicherheits-
Laserscanners von entsprechend befähigten Personen überprüft werden.
Sichtprüfung der Maschine und der Schutzeinrichtung
SICK empfiehlt folgendes Vorgehen:
Prüfen Sie, ob die Maschine oder die Schutzeinrichtung verändert oder manipu‐
b
liert wurde, so dass die Wirksamkeit der Schutzeinrichtung beeinträchtigt sein
kann.
Prüfen Sie insbesondere die folgenden Punkte.
b
Wurde die Maschine umgerüstet?
°
Wurden Maschinenteile entfernt?
°
Gab es Veränderungen im Umfeld der Maschine?
°
Gibt es defekte Leitungen oder offene Leitungsenden?
°
Wurden die Schutzeinrichtung oder Teile davon demontiert?
°
