Einführung
1 1
1.4.3 Blockschaltbild des
Frequenzumrichters

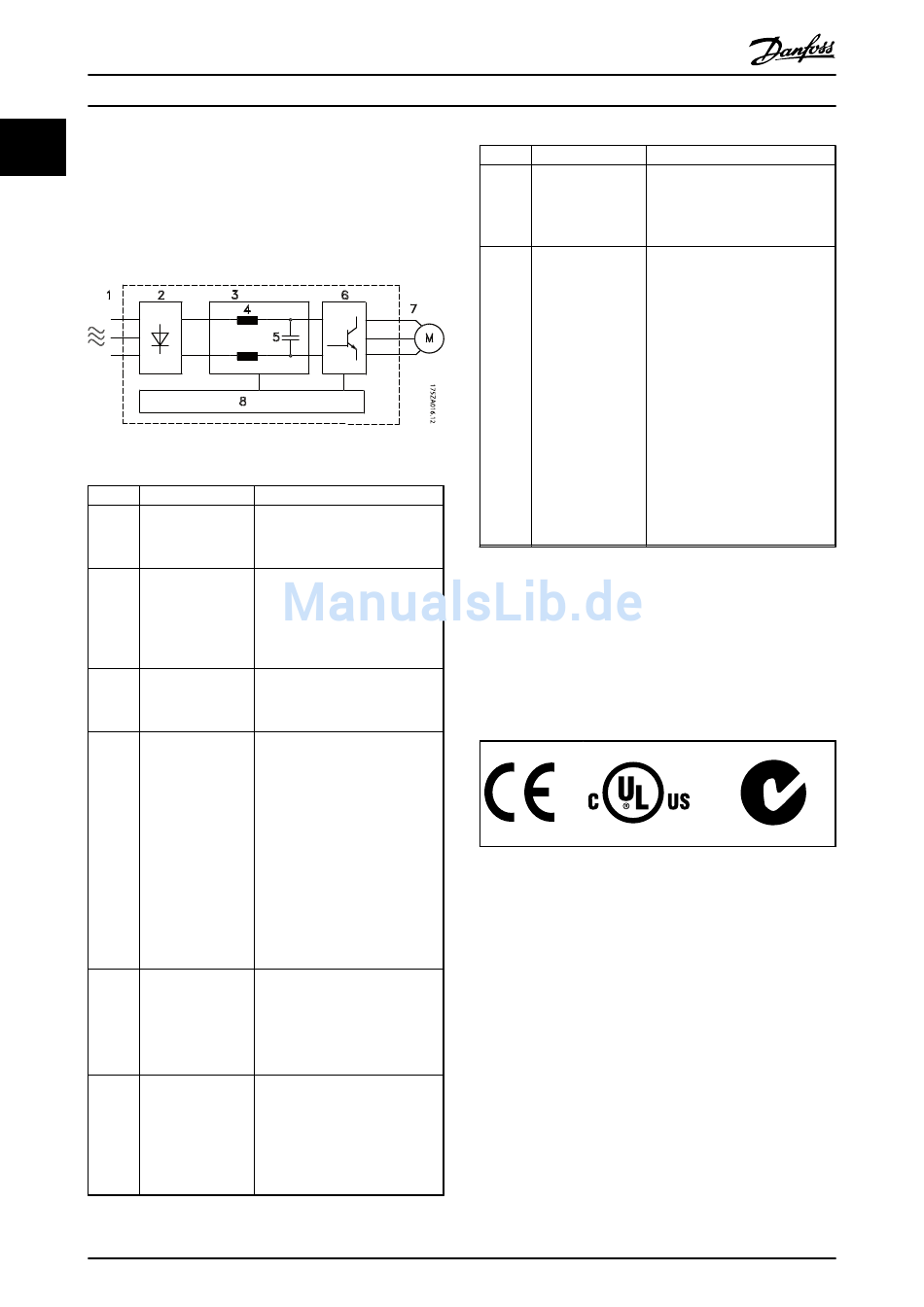

Abbildung 1.3 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters. Ihre jeweiligen
Funktionen beschreibt Tabelle 1.2.
Abbildung 1.3 Blockschaltbild des Frequenzumrichters
Bereich Bezeichnung
1 Netzversorgung
2 Gleichrichter
Gleichspannungs-
3
zwischenkreis
DC-Zwischenkreis-
4
DC-Bus Konden-
5
6 Wechselrichter
6
Frequenzumrichterfunktionen
•
3-phasige Netzstromver-
sorgung für den
Frequenzumrichter
•
Die Gleichrichterbrücke
wandelt den eingehenden
Wechselstrom in einen
Gleichstrom zur Versorgung
des Wechselrichters um
•
Der Gleichspannungszwi-
schenkreis führt den
Gleichstrom
•
Die Zwischenkreisdrosseln
filtern die Zwischenkreisg-
leichspannung
•
Sie bieten Schutz vor
Netztransienten
•
Sie reduzieren den
drosseln
Effektivstrom
•
Sie heben den Leistungsfaktor
an
•
Sie reduzieren Oberschwin-
gungen am Netzeingang
•
Die Kondensatoren speichern
die Gleichspannung
•
Sie überbrücken kurzzeitige
satoren
Spannungsausfälle oder -
einbrüche
•
Der Wechselrichter erzeugt
aus der Gleichspannung eine
pulsbreitenmodulierte
Wechselspannung für eine
variable Motorregelung an
den Motorklemmen
Danfoss A/S © Ver. 07/2014 Alle Rechte vorbehalten.
Produkthandbuch
Bereich
7
8
Tabelle 1.2 Legende zu Abbildung 1.3
1.4.4 Gehäusetypen und Nennleistungen
Die Gehäusetypen und Nennleistungen der Frequenzum-
richter finden Sie in Kapitel 8.9 Nennleistungen, Gewicht und
Abmessungen.

1.5 Zulassungen und Zertifizierungen

Tabelle 1.3 Zulassungen und Zertifizierungen
Weitere Zulassungen und Zertifizierungen sind verfügbar.
Bitte wenden Sie sich an den örtlichen Danfoss-Händler.
Frequenzumrichter vom Gehäusetyp T7 (525-690 V) sind
nicht nach UL-Anforderungen zertifiziert.
Der Frequenzumrichter erfüllt die Anforderungen der
UL508C bezüglich des thermischen Gedächtnisses. Weitere
Informationen können Sie dem Abschnitt Thermischer
Motorschutz im Projektierungshandbuch entnehmen.
Für eine Übereinstimmung mit dem Europäischen Überein-
kommen über die internationale Beförderung gefährlicher
Güter auf Binnenwasserstraßen (ADN) siehe ADN-konforme
Installation im Projektierungshandbuch.
Bezeichnung Frequenzumrichterfunktionen
•
Anschluss der Motorkabel zur
Versorgung des Motors mit
Motorklemmen
der geregelten dreiphasigen
Motorspannung
•
Das Steuerteil überwacht die
Netzversorgung, die interne
Verarbeitung, den
Motorausgang und den
Motorstrom, um für einen
effizienten Betrieb und eine
effiziente Regelung zu sorgen
•
Es überwacht die Benutzer-
Steuerteil
schnittstelle sowie die
externen Steuersignale und
führt die resultierenden
Befehle aus
•
Es stellt die Zustandsmel-
dungen und
Kontrollfunktionen bereit
MG11AK03
