Mio Move

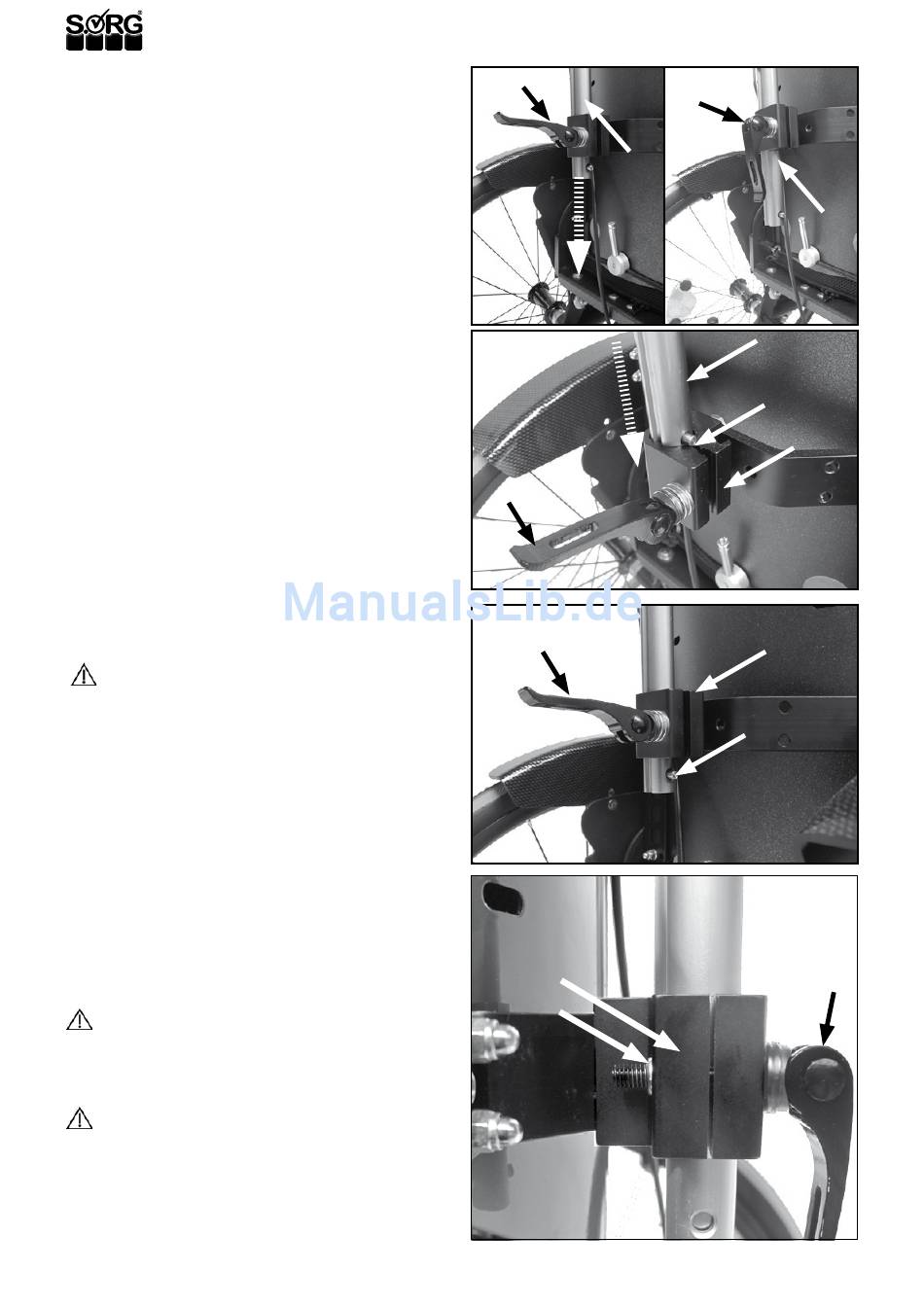

3.5.1 Schiebegriffe/Schiebebügel
Bei allen Arten der Schiebehilfen verfahren Sie in sinn-
gemäßer Weise.
(1) Höhenverstellung:
• Öffnen Sie den/die Exzenterspanner (A),
• bringen Sie den/die Schiebegriff/e/-bügel (B)
in die gewünschte Position
• und schließen Sie den/die Exzenterspanner
(A) ganz.
(2) Einsetzen:
• Öffnen Sie den/die Exzenterspanner (A),
• drücken Sie die Stativfeder (C) nach innen,
• führen Sie das Rohr (B) in die Halterung (D) ein
• (3), bis die Stativfeder (C) auf der Unterseite
der Halterung (D) sichtbar wird
• und schließen Sie den Exzenterspanner (A)
wieder.
(1-3) Entfernen:
• Öffnen Sie den/die Exzenterspanner (A),
• führen Sie das Rohr (B) so weit nach oben, bis
die Stativfeder (C) an der Unterseite der Halte-
rung (D) anstößt,
• drücken Sie die Stativfeder (C) so weit nach in-
nen, dass sie durch die Halterung (D) gleiten
kann
• und ziehen Sie den Schiebegriff nach oben aus
der Halterung (D).
ACHTUNG
Beachten Sie die Sicherheitshinweise.

3.5.2 Spannkraft der Exzenterspanner

(4) Der Exzenterspanner (A) ist auf der Gegenseite
des Halters (D) mit einer Sicherheitsmutter (E) fixiert.
Durch Drehen des Exzenterspanners (A) verändert
sich seine Spannkraft.
(4) Einstellen der Spannkraft
• Öffnen Sie den/die Exzenterspanner (A),
• korrigieren Sie mit der Sicherheitsmutter (E)
die Klemmkraft,
• schließen Sie den Exzenterspanner (A) wieder
und prüfen Sie seine Funktionstüchtigkeit.
ACHTUNG
Die Schiebehilfen dürfen sich in geschlossener Stel-
lung der/des Exzenterspanner/s nicht in der Halte-
rung (D) bewegen lassen.
ACHTUNG
Kontrollieren Sie in kurzen Intervallen die Funkti-
onstüchtigkeit des Exzenterspanners und der Sta-
tivfeder (C).
20
(1) (A)
(B)
(2)
(A)
(3)
(A)
(4)
(D)
(E)
(A)
(B)
(B)
(C)
(D)
(D)
(C)
(A)
