Mio (Design 2018)

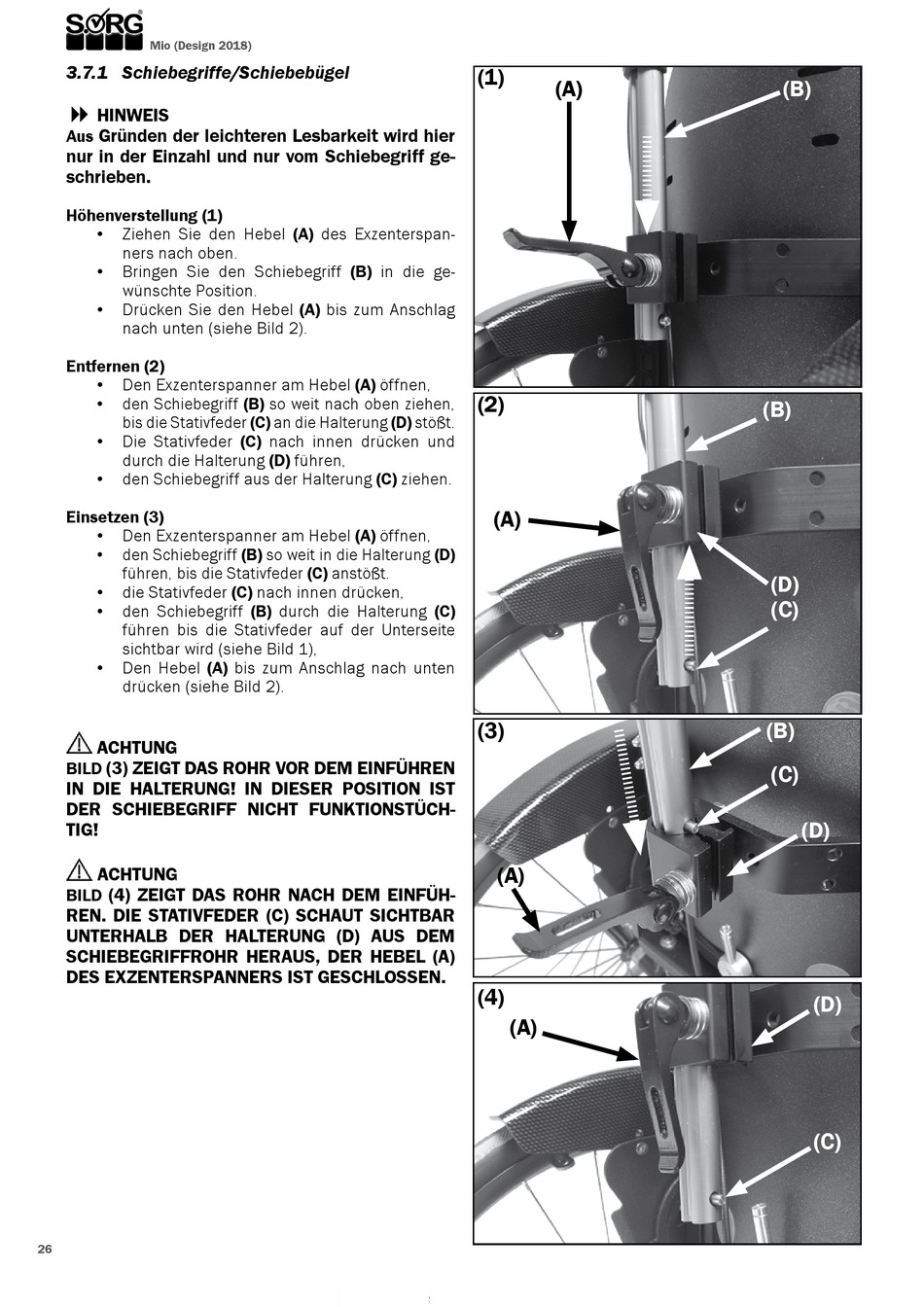

3.7.1 Schiebegriffe/Schiebebügel
�
HINWEIS
Gründen der leichteren Lesbarkeit wird hier
Aus
nur in der Einzahl und nur vom Schiebegriff ge-
schrieben.
Höhenverstellung (1)
• Ziehen Sie den Hebel (A) des Exzenterspan-
ners nach oben.
• Bringen Sie den Schiebegriff (B) in die ge-
wünschte Position.
• Drücken Sie den Hebel (A) bis zum Anschlag
nach unten (siehe Bild 2).
Entfernen (2)
• Den Exzenterspanner am Hebel (A) öffnen,
• den Schiebegriff (B) so weit nach oben ziehen,
bis die Stativfeder (C) an die Halterung (D) stößt.
• Die Stativfeder (C) nach innen drücken und
durch die Halterung (D) führen,
• den Schiebegriff aus der Halterung (C) ziehen.
Einsetzen (3)
• Den Exzenterspanner am Hebel (A) öffnen,
• den Schiebegriff (B) so weit in die Halterung (D)
führen, bis die Stativfeder (C) anstößt.
• die Stativfeder (C) nach innen drücken,
• den Schiebegriff (B) durch die Halterung (C)
führen bis die Stativfeder auf der Unterseite
sichtbar wird (siehe Bild 1),
• Den Hebel (A) bis zum Anschlag nach unten
drücken (siehe Bild 2).
ACHTUNG
(3) ZEIGT DAS ROHR VOR DEM EINFÜHREN
IN DIE HALTERUNG! IN DIESER POSITION IST
DER SCHIEBEGRIFF NICHT FUNKTIONSTÜCH-
TIG!
ACHTUNG
(4) ZEIGT DAS ROHR NACH DEM EINFÜH-
REN. DIE STATIVFEDER (C) SCHAUT SICHTBAR
UNTERHALB DER HALTERUNG (D) AUS DEM
SCHIEBEGRIFFROHR HERAUS, DER HEBEL (A)
DES EXZENTERSPANNERS IST GESCHLOSSEN.
26
(1)
(A)
(2)
(A)
(3)
(A)
(4)
(A)
(B)
(B)
(D)
(C)
(B)
(C)
(D)
(D)
(C)
