Antennenverlegung:
Schneiden Sie sich ein ca. 400mm langes Stück von dem Kraftstoffschlauch ab und fädeln es
auf die Antenne auf. Schieben Sie den Schlauch bis zum Empfänger und fixieren Sie ihn mit
einem Kabelbinder hinten am linken Haubenbefestigungsnippel 0736. Die Antenne soll von dort
aus ausserhalb der Mechanik frei zum vorderen Ende des Antennenrohres führen. Auf keinen
Fall darf die Antenne im oder am Carbonchassis verlegt werden, da die Carbonplatten alle
Singnale abschirmen. Schieben Sie nun die Antenne durch das Antennenrohr 0337 (weisses
Kunststoffrohr / 500mm lang). Der Siliconschlauch wird vorne ca. 5mm weit auf das
Antennenrohr aufgeschoben.

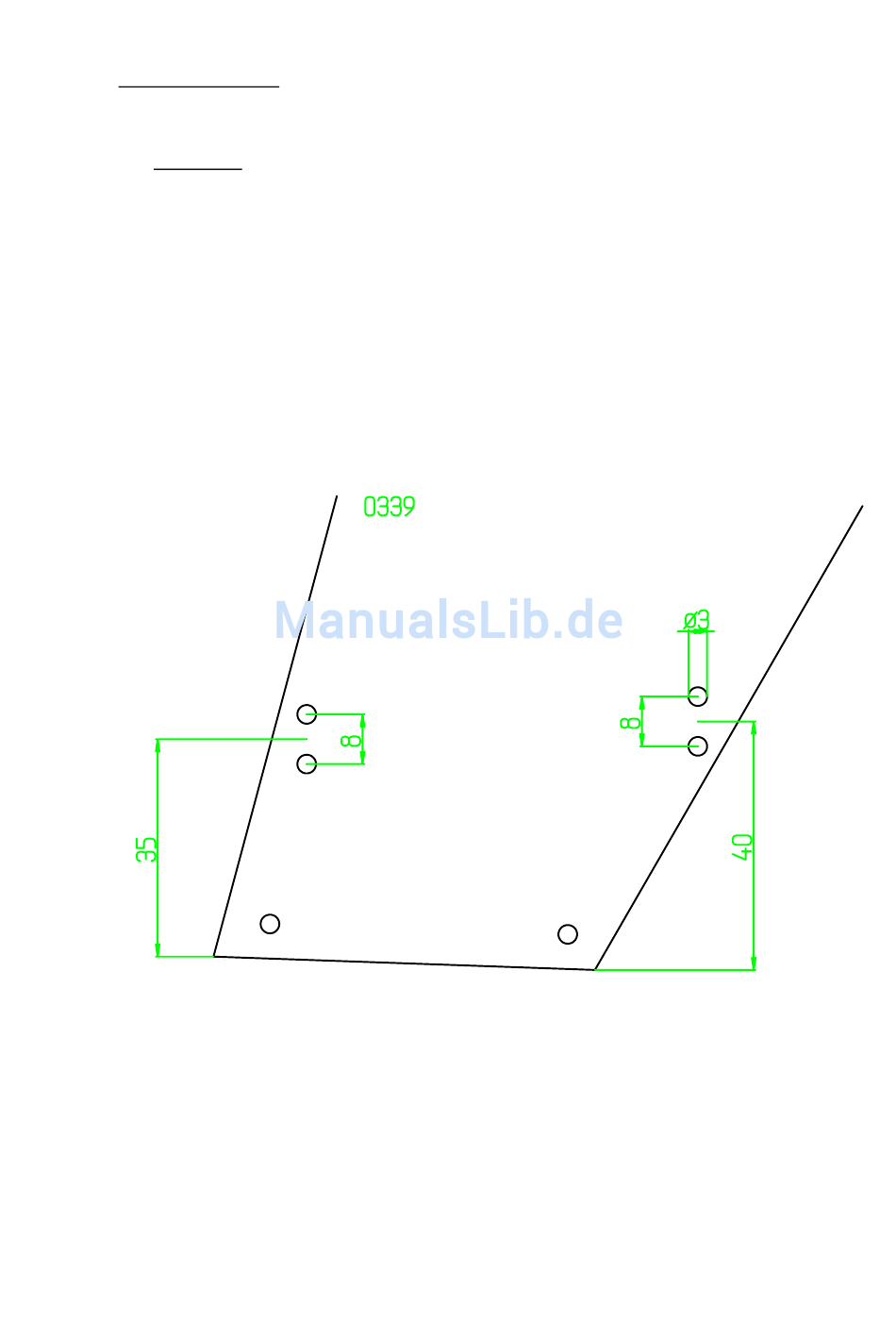

Bohren Sie nun nach der folgenden Zeichnung 3mm Löcher jeweils an der Vorder- bzw.
Hinterkante der linken Kufenplatte. An diesen Löchern wird das Antennenrohr mit jeweils
einem Kabelbinder so fixiert, dass es vorne ca. 100mm über die Kufenplattenkante
hinausschaut. Schieben Sie vorher über die Stellen an denen der Kabelbinder das Rohr hält
jeweils ein ca. 15mm langes Stück Siliconschlauch (Seifenwasser hilft beim Aufschieben).
Die Antenne läuft jetzt vom Empfänger zunächst in einem Bogen nach vorne und dann durch
das Rohr zurück nach hinten. Hinten sollte die Antenne aber nicht mehr als 100mm aus dem
Rohr hinausschauen.
29
