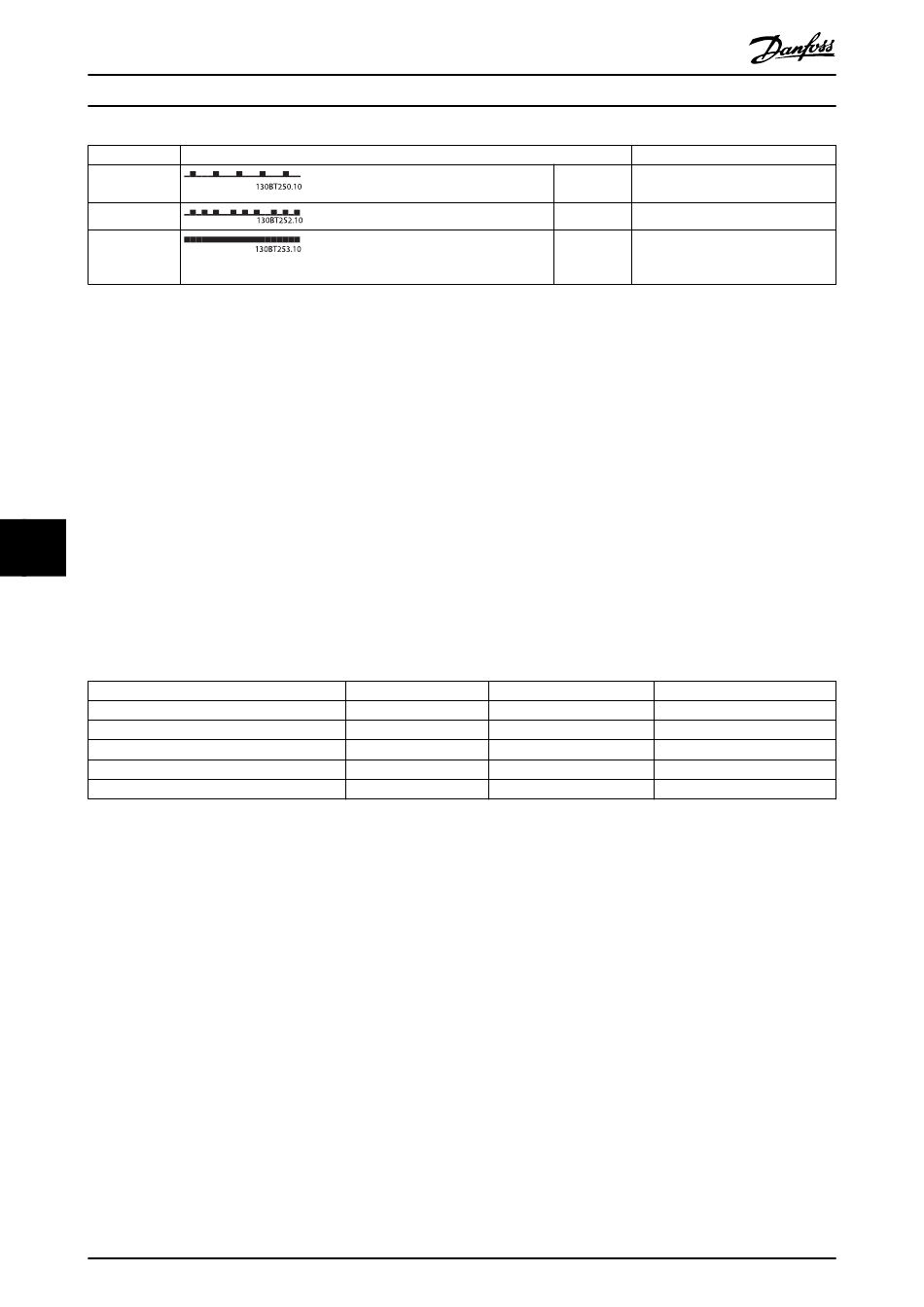

Fehlersuche und -behebung
Zustand
Gestoppt
Pre-operational
Betriebsbereit
Tabelle 8.6 RUN-Kontrollleuchte
Blinkmuster der Kontrollleuchten
Jede einzelne Kontrollleuchte hat folgendes Blinkmuster:
•
Blinkt: Das Ein/Aus-Muster mit einer Frequenz von ca. 2,5 Hz. „Ein" für ca. 200 ms und anschließend „Aus" für ca.
200 ms.
•
Einzelnes Aufleuchten: 1 kurzes Blinken (ca. 200 ms), gefolgt von einer langen Aus-Phase (ca. 1000 ms).
•
Doppeltes Blinken: Eine Abfolge von 2x kurzem Blinken (jeweils ca. 200 ms), getrennt durch eine Aus-Phase (ca.
200 ms). Auf diese Abfolge folgt eine lange Aus-Phase (ca. 1000 ms).
8.2.2 Prüfung 2: Fehlerzähler
8 8
Prüfen Sie die Werte von TEC und REC in Parameter 10-05 Zähler Übertragungsfehler und Parameter 10-06 Zähler Empfangs-
fehler.
8.2.3 Prüfung 3: Ist die Verdrahtung ordnungsgemäß?
Überprüfen Sie, ob die Kabel an den korrekten Klemmen angeschlossen sind.
Klemmen-Nummer
1
2
3
4
5
Tabelle 8.7 Verdrahtung
8.2.4 Prüfung 4: Ist die richtige EDS-Datei installiert?
Laden Sie die richtige EDS-Datei herunter von www.danfoss.com/drives und drives.danfoss.de/services/software-downloads/.
8.2.5 Prüfung 5: Ist der Busanschluss an beiden Enden terminiert?
Ist dies nicht der Fall, terminieren Sie den Busanschluss mit den Terminierungswiderständen an den ersten und letzten
Knoten. Die Terminierung erfolgt zwischen Klemme 2 (CAN_L) und 4 (CAN_H) mit einem Widerstand:
•
121 Ω.
•
1 % Metallschicht.
•
¼ W.
Wenn sich der Frequenzumrichter mit CANopen
CAN-Terminierungsschalter, um den integrierten Abschlusswiderstand zu aktivieren. In diesem Fall ist kein externer
Widerstand erforderlich. Der Terminierungsschalter ist in Abbildung 8.1 abgebildet. Der Schalter befindet sich standardmäßig
in Stellung „Aus".
40
CANopen
Grüne Kontrollleuchte
Anschluss
–
CAN_L
Drain
CAN_H
–
Danfoss A/S © 02/2016 Alle Rechte vorbehalten.
®
Farbe
–
Blau
(freiliegend)
Weiß
–
®
-Steuerkassette am Ende der Feldbusleitung befindet, betätigen Sie den
Status
Einzelnes Gerät im Zustand „Gestoppt".
Aufleuchten
Blinkt Gerät im Zustand „Pre-operational".
Ein Gerät im Zustand „Betriebszustand".
Bezeichnung
Reserviert
CAN LOW
Abschirmung
CAN HIGH
Reserviert
