Anwendungsbeispiele
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39

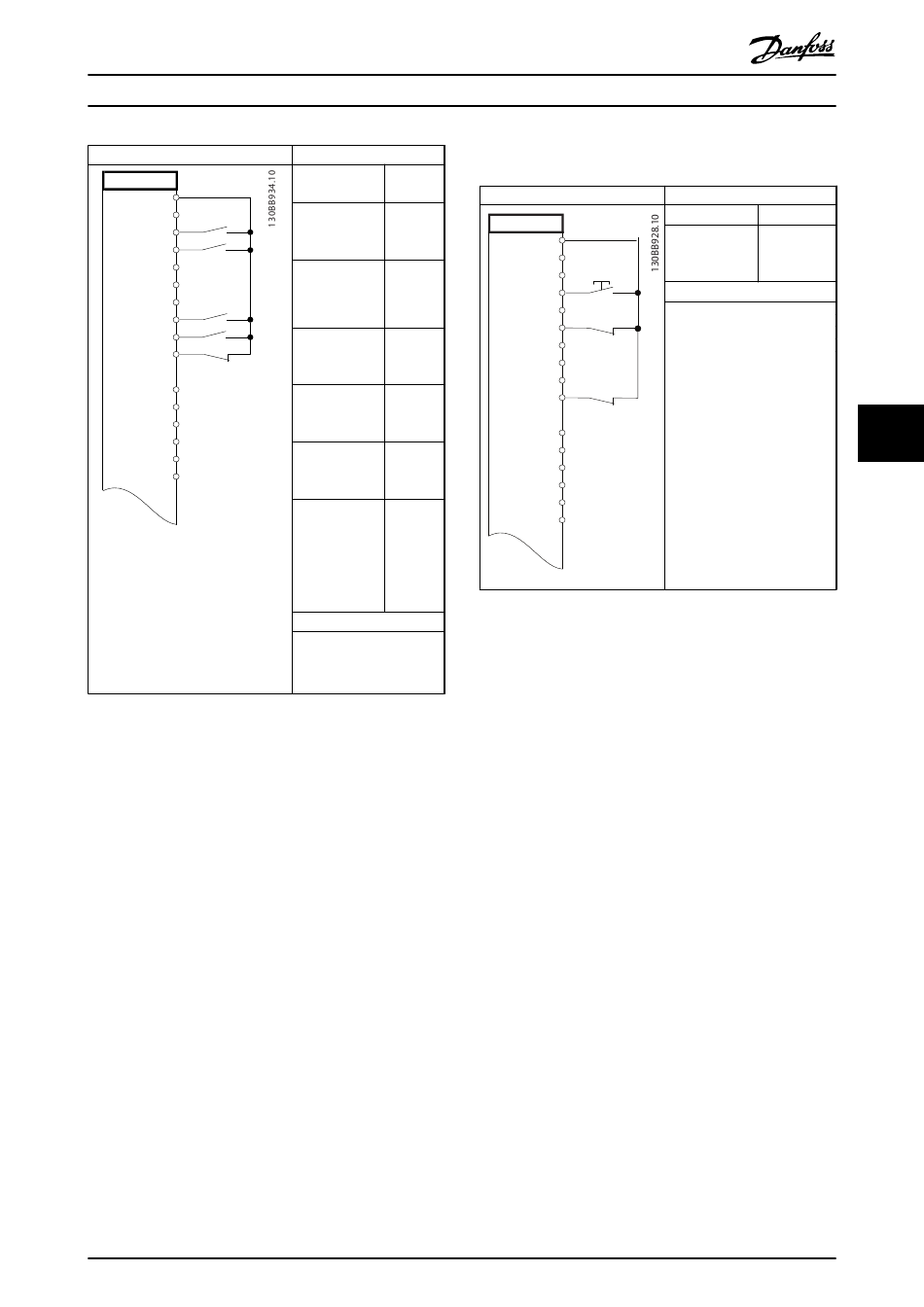

Tabelle 6.9 Start/Stopp mit Reversierung und 4 Festdrehzahlen
MG34U403
Produkthandbuch
Parameter
Einstellu
Funktion ng
Parameter 5-10 [8] Start
Klemme 18
Digitaleingang
Parameter 5-11 [10]
Klemme 19 Reversier
Digitaleingang ung*
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
Parameter 5-14 [16]
Klemme 32 Festsollw
Digitaleingang ert Bit 0
Parameter 5-15 [17]
Klemme 33 Festsollw
Digitaleingang ert Bit 1
Parameter 3-10
Festsollwert
Festsollwert 0 25%
Festsollwert 1 50%
Festsollwert 2 75%
Festsollwert 3 100%
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Danfoss A/S © 06/2015 Alle Rechte vorbehalten.

6.2.4 Externe Alarmquittierung

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.10 Externe Alarmquittierung
Parameter
Funktion Einstellung
Parameter 5-11 [1] Reset
Klemme 19
Digitaleingang
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
