3. Installieren

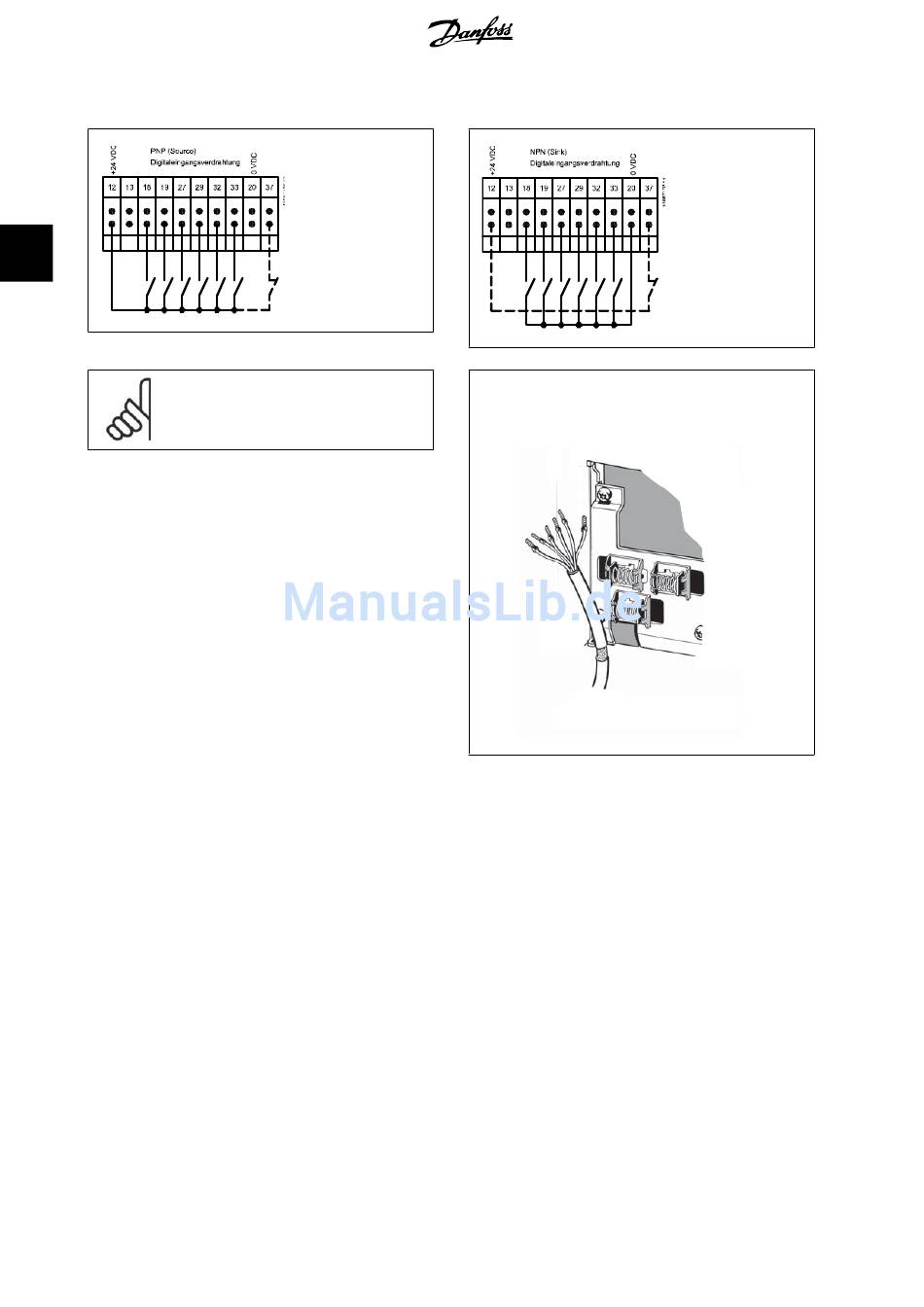

Eingangspolarität der Steuerklemmen
3
ACHTUNG!
Steuerkabel müssen abgeschirmt sein.
Hinweise zur richtigen Terminierung von Steuerkabeln finden Sie im Ab-
Erdung abgeschirmter Steuerkabel
schnitt

3.5.2. Schalter S201, S202 und S801

Die Schalter S201 (A53) und S202 (A54) dienen dazu, die Betriebsart für Strom (0-20 mA) oder Spannung (-10 bis 10 V) für die Analogeingänge 53 bzw.
54 auszuwählen.
Schalter S801 (BUS TER.) kann benutzt werden, um für die serielle RS-485-Schnittstelle (Klemmen 68 und 69) die integrierten Busabschlusswiderstände
zu aktivieren.
Diagramm
Siehe auch das
Werkseinstellung:
S201 (A53) = AUS (Spannungseingang)
S202 (A54) = AUS (Spannungseingang)
S801 (Busterminierung) = AUS
36
.
mit allen elektrischen Anschlüssen im Abschnitt
MG.33.AA.03 - VLT ist eine eingetragene Marke von Danfoss.
®
VLT AutomationDrive FC 300 Produkt-
Elektrische Installation
.
handbuch
