Elektrische Installation

4.7 Netzanschluss

•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximaler Kabelquerschnitt siehe
Kapitel 8.1 Elektrische Daten.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
4 4
Vorgehensweise
1. Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen R, S und T an (siehe Abbildung 4.22).
2. Schließen Sie je nach Konfiguration der Geräte
die Eingangsleistung an die Netzeingangs-
klemmen oder den Netztrennschalter an.
3. Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
4. Versorgt ein IT-Netz, eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, so stellen Sie Parameter 14-50 EMV-
Filter auf [0] Aus, um Beschädigungen des
Zwischenkreises zu vermeiden und die Erdungs-
kapazität zu verringern.
32
®
VLT AutomationDrive FC 302
1
1
2

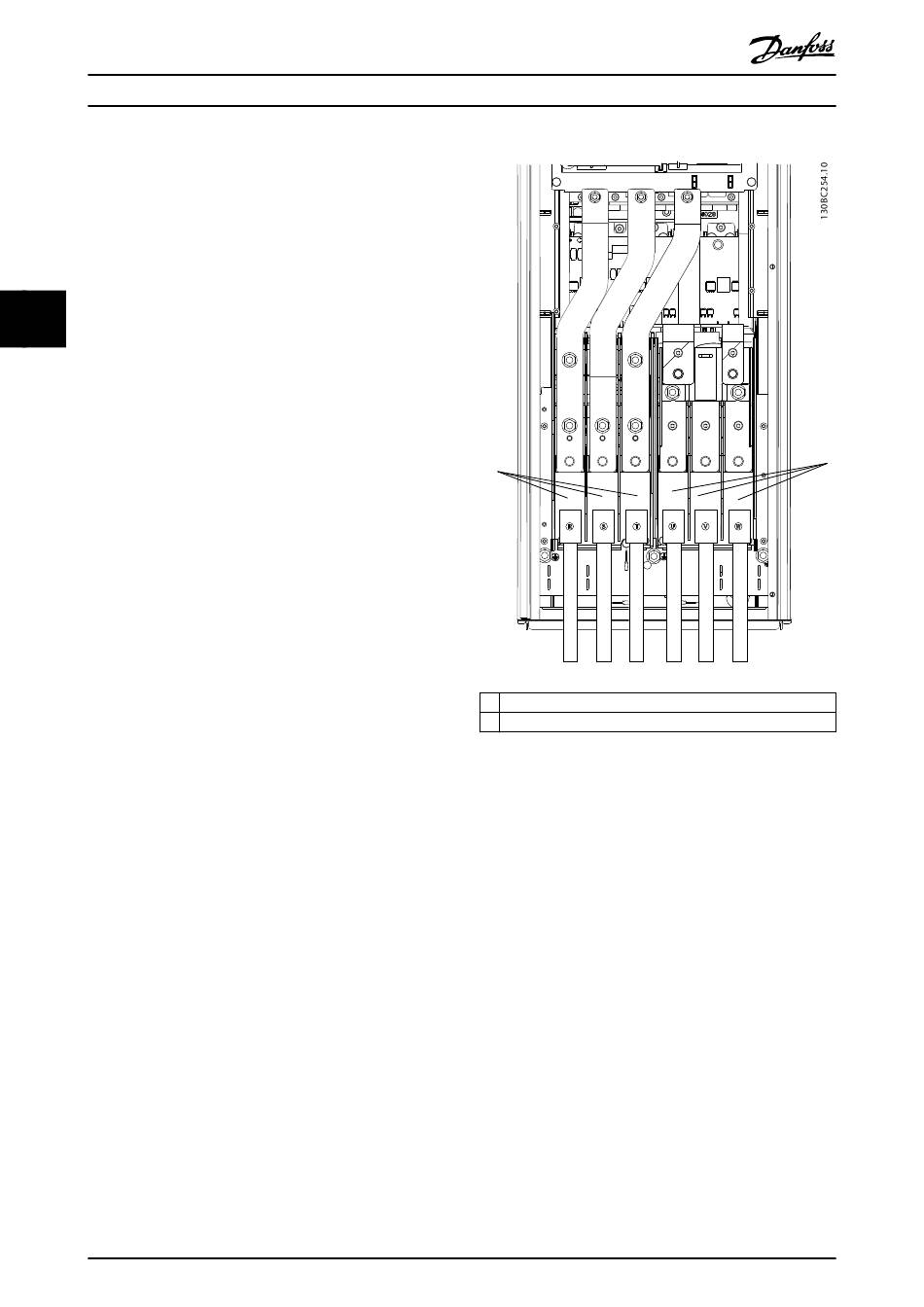

Abbildung 4.22 Netzanschluss

4.8 Steuerleitung

4.8.1 Steuerklemmentypen

In Abbildung 4.23 und Abbildung 4.24 sind die entfernbaren
Frequenzumrichteranschlüsse zu sehen. Tabelle 4.1 und
Tabelle 4.2 fassen Klemmenfunktionen und Werkseinstel-
lungen zusammen.
Danfoss A/S © 06/2015 Alle Rechte vorbehalten.
Netzanschluss (R, S, T)
Motoranschluss (U, V, W)
•
Trennen Sie die Steuerleitung von Hochspan-
nungsbauteilen des Frequenzumrichters.
•
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen die Thermistorsteuerlei-
tungen abgeschirmt und verstärkt/zweifach
isoliert sein. Wir empfehlen eine 24 V DC-Versor-
gungsspannung.
2
