Einführung
1.4.4 Blockschaltbild des
Frequenzumrichters

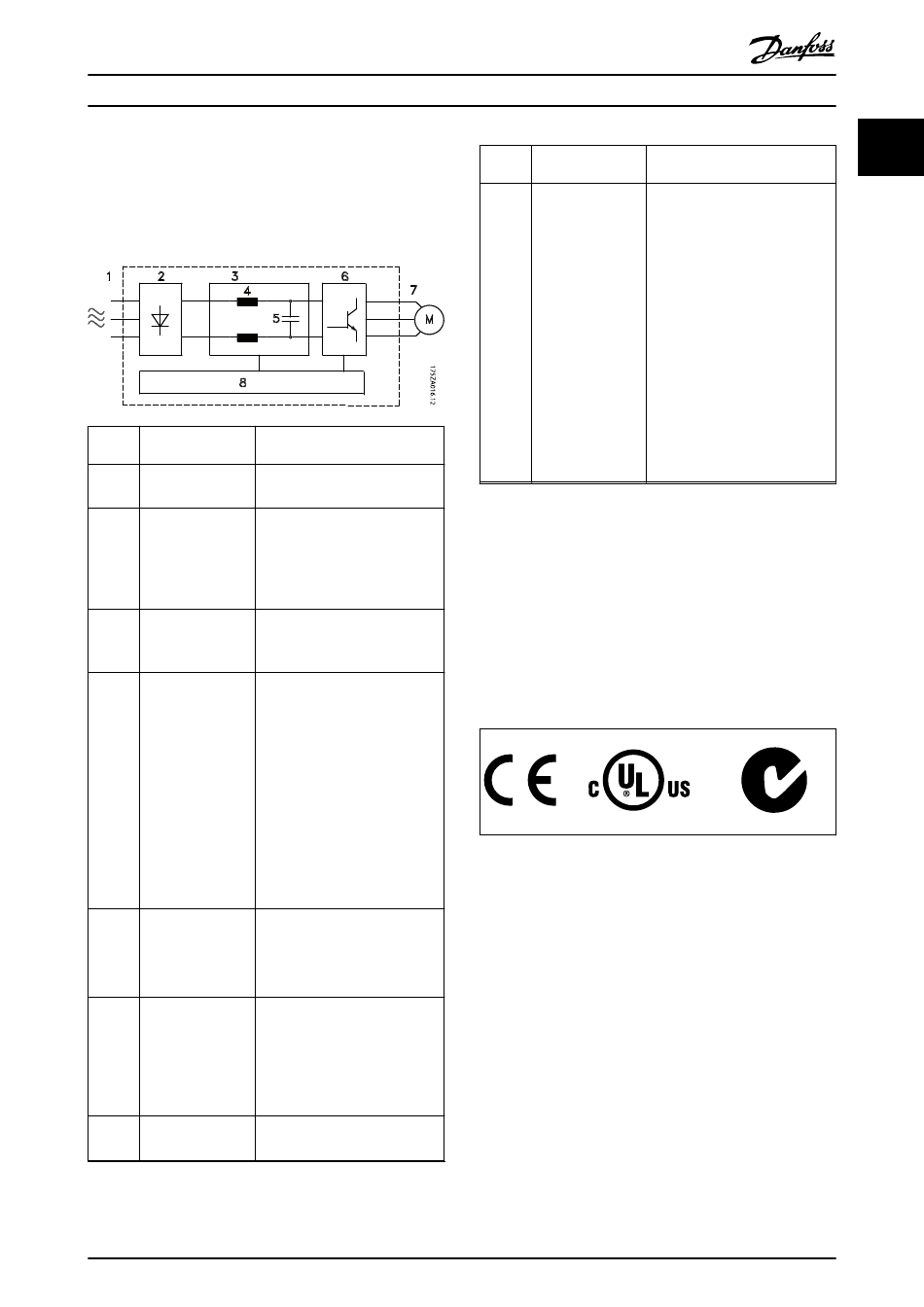

Abbildung 1.4 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters.
Numme Bezeichnung
r
•
1 Netzanschluss
•
2 Gleichrichter
•
Gleichspannungs-
3
zwischenkreis
•
•
DC-Zwischenkreis-
•
4
drosseln
•
•
•
Gleichspannungs-
5
•
kondensatoren
•
6 Wechselrichter
•
7 Motorklemmen
MG34U403
Produkthandbuch
Funktionen
3-phasige Netzversorgung
zum Frequenzumrichter.
Die Gleichrichterbrücke
wandelt den eingehenden
Wechselstrom in einen
Gleichstrom zur Versorgung
des Wechselrichters um.
Der Gleichspannungszwi-
schenkreis führt den
Gleichstrom.
Die Zwischenkreisdrosseln
filtern die Zwischenkreisg-
leichspannung.
Sie bieten Schutz vor
Netztransienten.
Sie reduzieren den
Effektivstrom.
Sie heben den Leistungsfaktor
an.
Sie reduzieren Oberschwin-
gungen am Netzeingang.
Die Kondensatoren speichern
die Gleichspannung.
Sie überbrücken kurzzeitige
Verlustleistungen.
Der Wechselrichter erzeugt
aus der Gleichspannung eine
pulsbreitenmodulierte AC-
Wellenform für eine variable
Motorregelung an den
Motorklemmen.
Geglättete 3-phasige
Motorspannung zum Motor.
Danfoss A/S © 06/2015 Alle Rechte vorbehalten.
Numme Bezeichnung
r
•
•
8 Steuerteil
•
Tabelle 1.3 Legende zu Abbildung 1.4
Abbildung 1.4 Blockschaltbild des Frequenzumrichters
1.4.5 Gehäusetypen und Nennleistungen
Die Gehäusetypen und Nennleistungen der Frequenzum-
richter finden Sie in Kapitel 8.9 Nennleistungen, Gewicht und
Abmessungen.

1.5 Zulassungen und Zertifizierungen

Weitere Zulassungen und Zertifizierungen sind verfügbar.
Bitte wenden Sie sich an den örtlichen Danfoss Partner.
Frequenzumrichter der Bauform T7 (525-690 V) sind nur für
525–600 V nach UL-Anforderungen zertifiziert.
Der Frequenzumrichter erfüllt die Anforderungen der
UL508C bezüglich der thermischen Sicherung. Weitere
Informationen können Sie dem Abschnitt Thermischer
Motorschutz im produktspezifischen Projektierungshandbuch
entnehmen.
Funktionen
Das Steuerteil überwacht die
Netzversorgung, die interne
Verarbeitung, den
Motorausgang und den
Motorstrom und sorgt somit
für einen effizienten Betrieb
und eine effiziente Regelung.
Es überwacht die Benutzer-
schnittstelle sowie die
externen Steuersignale und
führt die resultierenden
Befehle aus.
Es stellt die Zustandsmel-
dungen und
Kontrollfunktionen bereit.
