Elektrische Installation
A-A
1 Netzklemmen
2 Bremsklemmen
3 Motorklemmen
4 Masse-/Erdungsklemmen

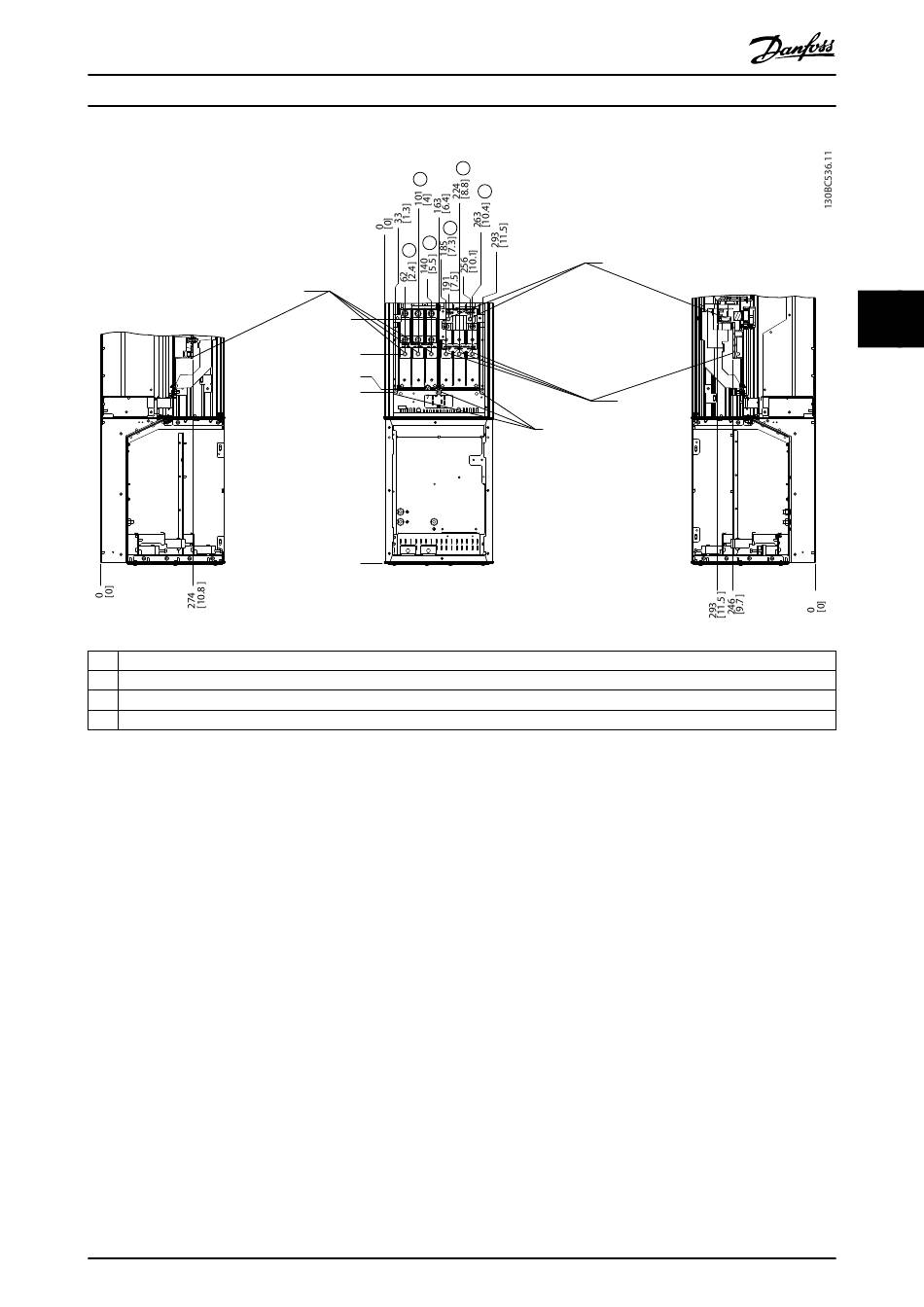

Abbildung 4.11 Anordnung der Klemmen, D5h mit Bremsoption
MG34U403
