Mechanische Installation
Die Kühlkörperkühlluft führt ca. 90 % der Wärme über die
Rückseite des Frequenzumrichters ab. Leiten Sie die vom
rückseitigen Kühlkanal abgeführte warme Luft mit Hilfe
einer der folgenden Lösungen aus dem Schaltschrank oder
Raum ab:
3 3 •
Kanalkühlung. Ein Lüftungs-Einbausatz mit
rückseitigem Kühlkanal steht zur Verfügung, mit
dem Sie die Kühlkörperkühlluft aus dem Schalt-
schrank ableiten können, wenn ein
Frequenzumrichter der Schutzart IP20 in einem
Rittal-Schaltschrank eingebaut ist. Durch
Verwendung dieses Einbausatzes verringern Sie
die Wärmeentwicklung im Schaltschrank, sodass
Sie kleinere Türkühllüfter für den Schaltschrank
verwenden können.
•
Rückseitige Kühlung (Dach- und Bodenab-
deckbleche). Sie können die Kühlluft, die aus dem
rückseitigen Lüftungskanal abgeführt wird, aus
dem Raum ableiten, damit die entstandene
Wärme nicht in die Steuerzentrale abgeführt wird.
HINWEIS
Im Schaltschrank ist ein Türlüfter erforderlich, um die
nicht durch den Lüftungskanal des Frequenzumrichters
abgeführte Wärme abzuführen. Zudem wird die durch
weitere Komponenten im Frequenzumrichter erzeugte
Wärme ebenfalls abgeführt. Berechnen Sie die insgesamt
erforderliche Belüftung so, dass Sie die passenden Lüfter
auswählen können.
Sorgen Sie für die notwendige Luftströmung über den
Kühlkörper. Die Luftströmungsrate wird in Tabelle 3.2
aufgeführt.
Baugröße
D1h/D3h/D5h/D6h 102 m
D2h/D4h/D7h/D8h 204 m
Tabelle 3.2 Luftzirkulation
Heben
Heben Sie den Frequenzumrichter immer an den dafür
vorgesehenen Hebeösen an. Verwenden Sie einen
Tragbalken, um die Hebeösen nicht zu verbiegen.
12
VLT
Türlüfter/Dachlüfter Kühlkörperlüfter
3 3
/Std (60 CFM) 420 m /Std (250 CFM)
3 3
/Std (120 CFM) 840 m /Std (500 CFM)
Danfoss A/S © 06/2015 Alle Rechte vorbehalten.
®
AutomationDrive FC 302

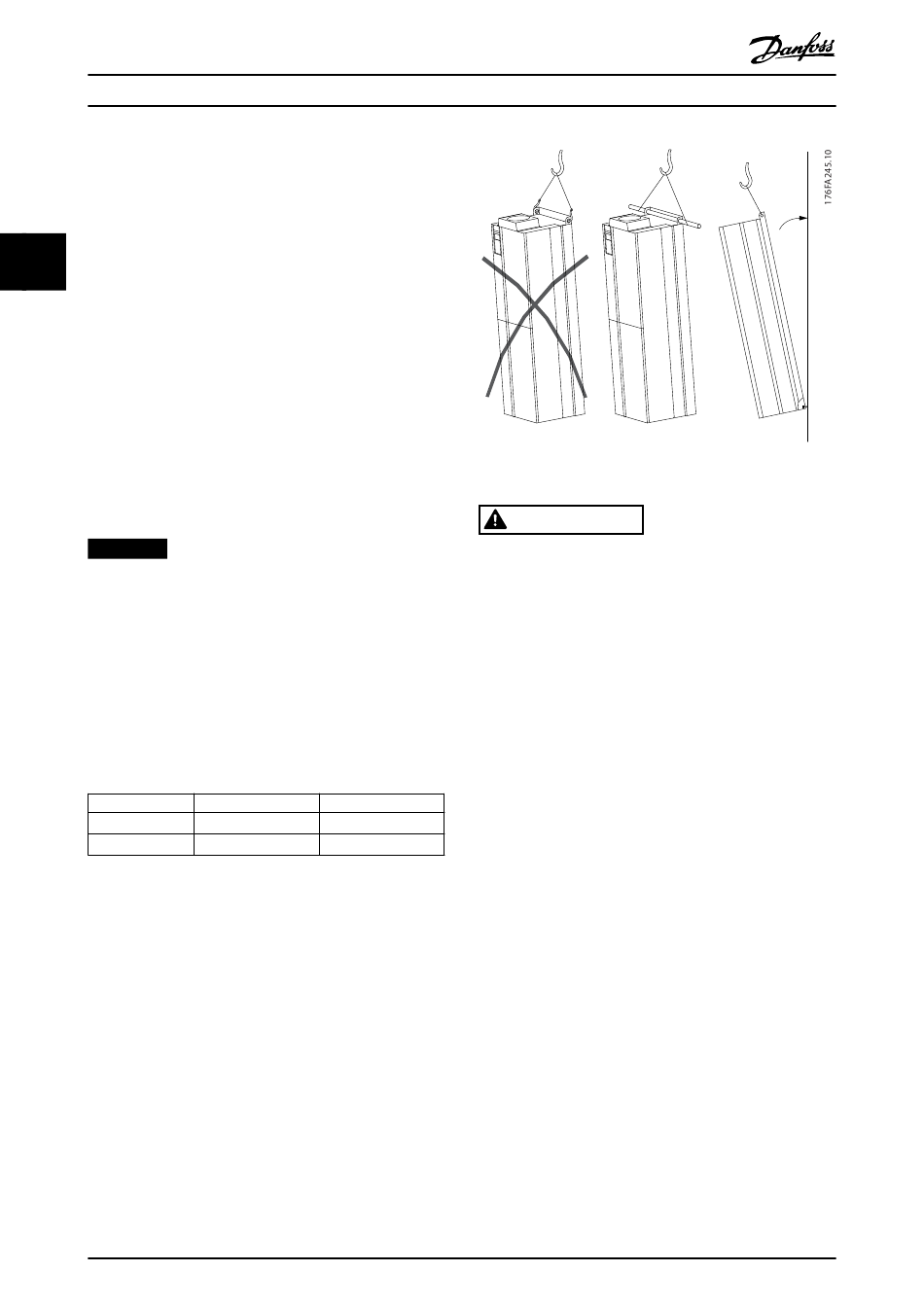

Abbildung 3.2 Empfohlenes Hebeverfahren
WARNUNG
VERLETZUNGS- BZW. LEBENSGEFAHR
Die Traverse muss dem Gewicht des Frequenzumrichters
standhalten können, damit diese beim Anheben nicht
beschädigt wird.
•
Das Gewicht der verschiedenen Gehäusetypen
finden Sie unter Kapitel 8.9 Nennleistungen,
Gewicht und Abmessungen.
•
Maximaler Durchmesser der Stange: 2,5 cm
(1 Zoll).
•
Der Winkel zwischen Frequenzumrichter-
Oberkante und Hubseil: mindestens 60°.
Das Nichtbeachten der Empfehlungen kann zu schweren
Verletzungen oder zum Tod führen.
Montage
1. Achten Sie darauf, dass der Montageort stabil
genug ist, um das Gewicht des Geräts zu tragen.
2. Stellen Sie das Gerät so nah wie möglich am
Motor auf. Halten Sie die Motorkabel so kurz wie
möglich.
3. Sorgen Sie durch Montage des Geräts auf einer
ebenen, stabilen Oberfläche für eine ausreichende
Luftzirkulation zur Kühlung. Stellen Sie sicher,
dass zur Luftzirkulation ein ausreichender
Abstand vorhanden ist.
4. Stellen Sie einen Zugang zum Öffnen der Tür
sicher.
5. Achten Sie darauf, dass die Kabeleinführung von
unten erfolgt.
MG34U403
