4. Elektrische Installation
4.1.12. Motoranschluss für A5
4

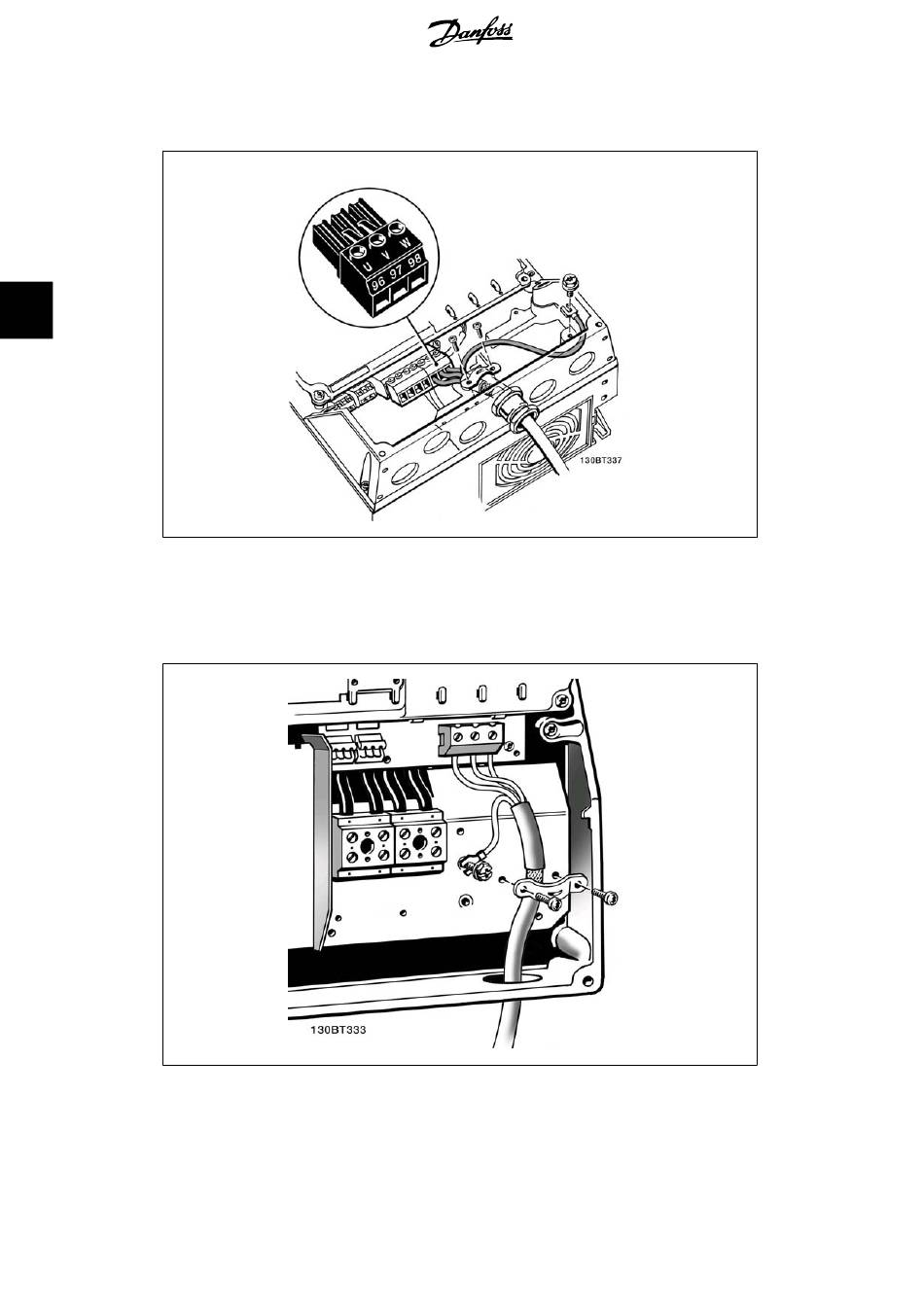

Abbildung 4.13: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des
Motors in die Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motor-
kabels unter dem EMV-Schirmbügel entfernt wird.
4.1.13. Motoranschluss für B1 und B2
Abbildung 4.14: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des
Motors in die Klemme und ziehen Sie sie fest. Bitte stellen Sie sicher, dass die äußere Isolierung des Motor-
kabels unter dem EMV-Schirmbügel entfernt wird.
34
MG.11.A5.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT
®
HVAC Drive
