22-77 Min. Laufzeit
Range:
*
0 s
6.1.4. Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten
Zugriff auf den Hauptmenümodus. Wählen Sie
den Hauptmenümodus durch Drücken der
Taste [Main Menu]. Das in Abbildung 6.2 dar-
gestellte Auswahlmenü erscheint im Display.
Zeilen 2 bis 5 auf dem Display zeigen eine Lis-
te mit Parametergruppen, die mithilfe der Auf-
Ab-Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermo-
dus stets gleich sind. Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Die 1. Stelle der
Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00) des
Geräts werden Parameter teilweise ausgeblendet. Zum Beispiel blendet die Auswahl Ohne Rück-
führung alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten
installiert und aktiviert, sind entsprechende Gruppen zusätzlich verfügbar.
®
HVAC Drive
Funktion:
[0 - Par. 22-76] Legt die als min. Laufzeit gewünschte Zeit nach einem normalen
Startbefehl (Start/Festdrehzahl JOG/Speichern) fest. Jeder nor-
male Stoppbefehl wird ignoriert, bis die eingestellte Zeit abge-
laufen ist. Der Zeitgeber beginnt die Zählung bei einem
normalen Startbefehl (Start/Festdrehzahl JOG/Speichern).
Der Zeitgeber wird durch einen Motorfreilauf (inv.) oder exter-
nen Verriegelungsbefehl aufgehoben.
ACHTUNG!
Funktioniert nicht im Kaskadenbetrieb.
MG.11.A5.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
6. Programmieren des Frequenzumrichters

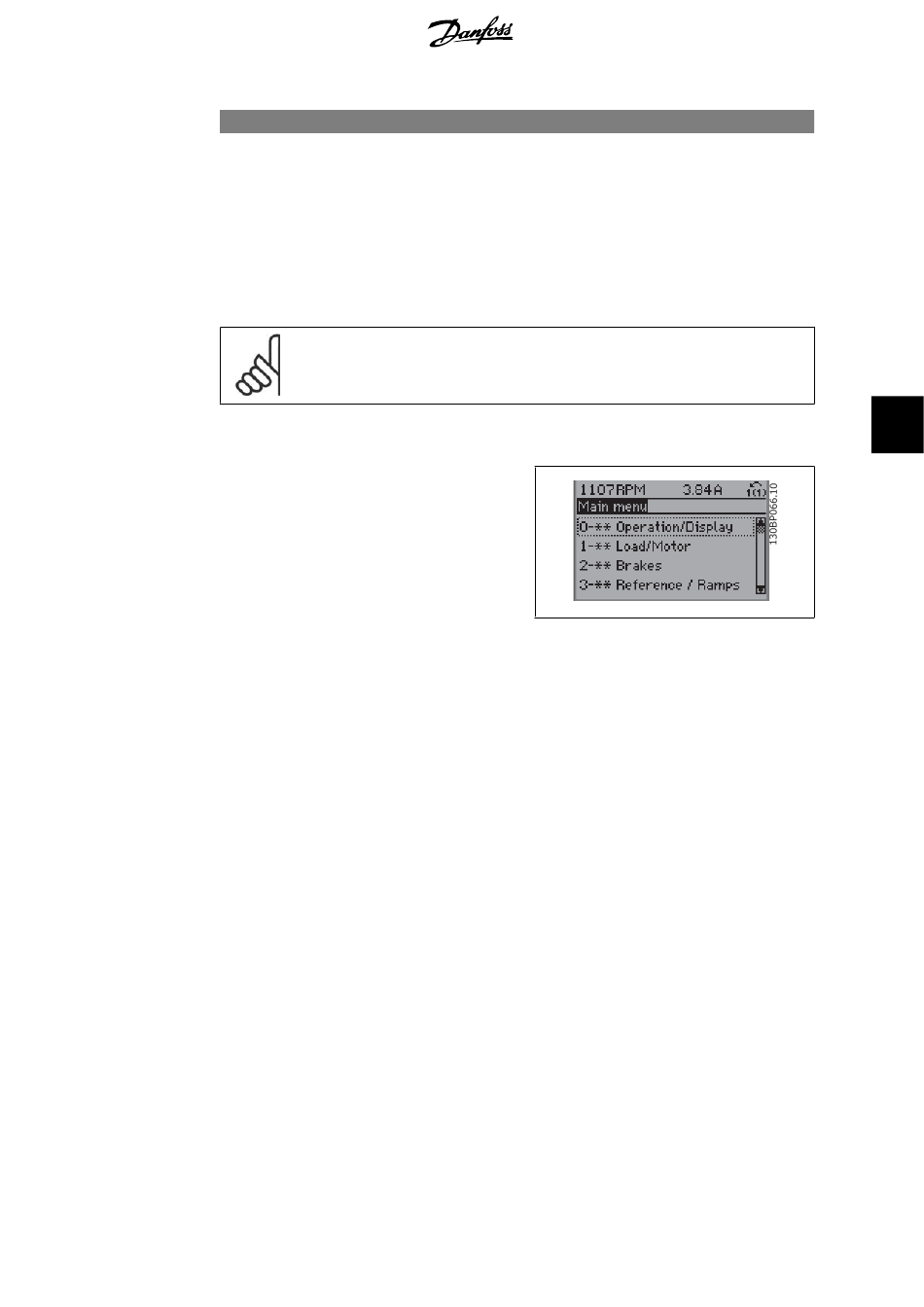

Abbildung 6.9: Displaybeispiel
