Produkthandbuch für VLT
®
HVAC Drive
•
Die folgenden Beispiele veranschaulichen den Unterschied zwi-
schen diesen Optionen:
Beispiel 1: Mehrere Zonen, ein Sollwert
In einem Bürogebäude muss eine HLK-Anlage mit variablem
Luftvolumenstrom (VVS) einen Mindestdruck an gewählten
VVS-Geräten sicherstellen. Aufgrund der verschiedenen Druck-
abfälle in jeder Leitung kann nicht davon ausgegangen werden,
dass der Druck jedes VVS-Geräts identisch ist. Der erforderliche
Mindestdruck ist für alle VVS-Geräte gleich. Dieses Regelver-
fahren wird durch Einstellung von
auf Option [3] Minimum und Eingabe des Solldrucks in Par.
20-21 konfiguriert. Der PID-Regler erhöht die Drehzahl des Lüft-
ers, wenn ein Istwert unter dem Sollwert liegt und verringert die
Drehzahl des Lüfters, wenn alle Istwerte über dem Sollwert lie-
gen.

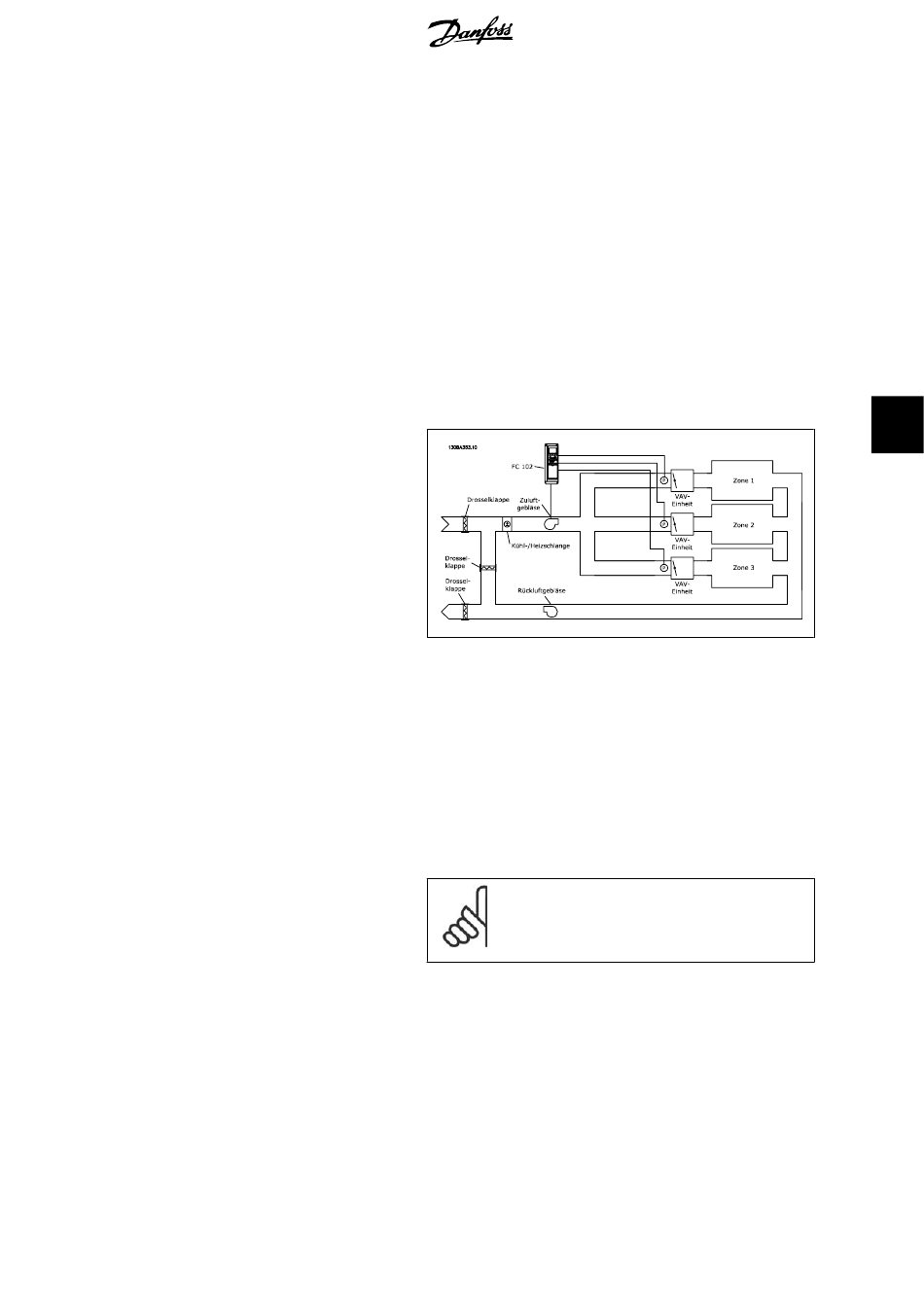

Beispiel 2: Mehrere Zonen, mehrere Sollwerte
Das vorherige Beispiel kann eine Mehrzonenregelung mit meh-
reren Sollwerten veranschaulichen. Benötigen die Zonen unter-
schiedliche Drücke für jedes VVS-Gerät, kann jeder Sollwert in
Par. 20-21, 20-22 und 20-23 angegeben werden. Durch Aus-
wahl von
erhöht der PID-Regler die Drehzahl des Lüfters, wenn einer der
Istwerte unter seinem Sollwert liegt und verringert die Drehzahl,
wenn alle Istwerte über ihren jeweiligen Sollwerten liegen.
Bei Auswahl von
Summe von Istwert 1, Istwert 2 und Istwert 3 als Istwert.
Die Summe aus Sollwert 1 und allen anderen Sollwerten, die
aktiviert sind (siehe Par.-Gruppe 3-1*), wird als Sollwertbezug
des PID-Reglers verwendet.
Bei Option
abweichung von Istwert 1 und Istwert 2 als Istwert. Bei dieser
Auswahl wird Istwert 3 nicht verwendet. Nur Sollwert 1 wird
verwendet. Die Summe aus Sollwert 1 und allen anderen Soll-
werten, die aktiviert sind (siehe Par.-Gruppe 3-1*), wird als
Sollwertbezug des PID-Reglers verwendet.
MG.11.A5.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
6. Programmieren des Frequenzumrichters
Mehrere Zonen, mehrere Sollwerte
Istwertfunktion
Multisollwert min.
[5] in Par. 20-20 Istwertfunktion
Addierend [0] verwendet der PID-Regler die
ACHTUNG!
Alle unbenutzten Istwerte müssen in Par. 20-00,
Ohne Funktion
20-03 oder 20-06 auf
miert werden.
Differenz
[1] verwendet der PID-Regler die Regel-
, Par. 20-20,
6
program-
95
