5. Betrieb des Frequenzumrichters

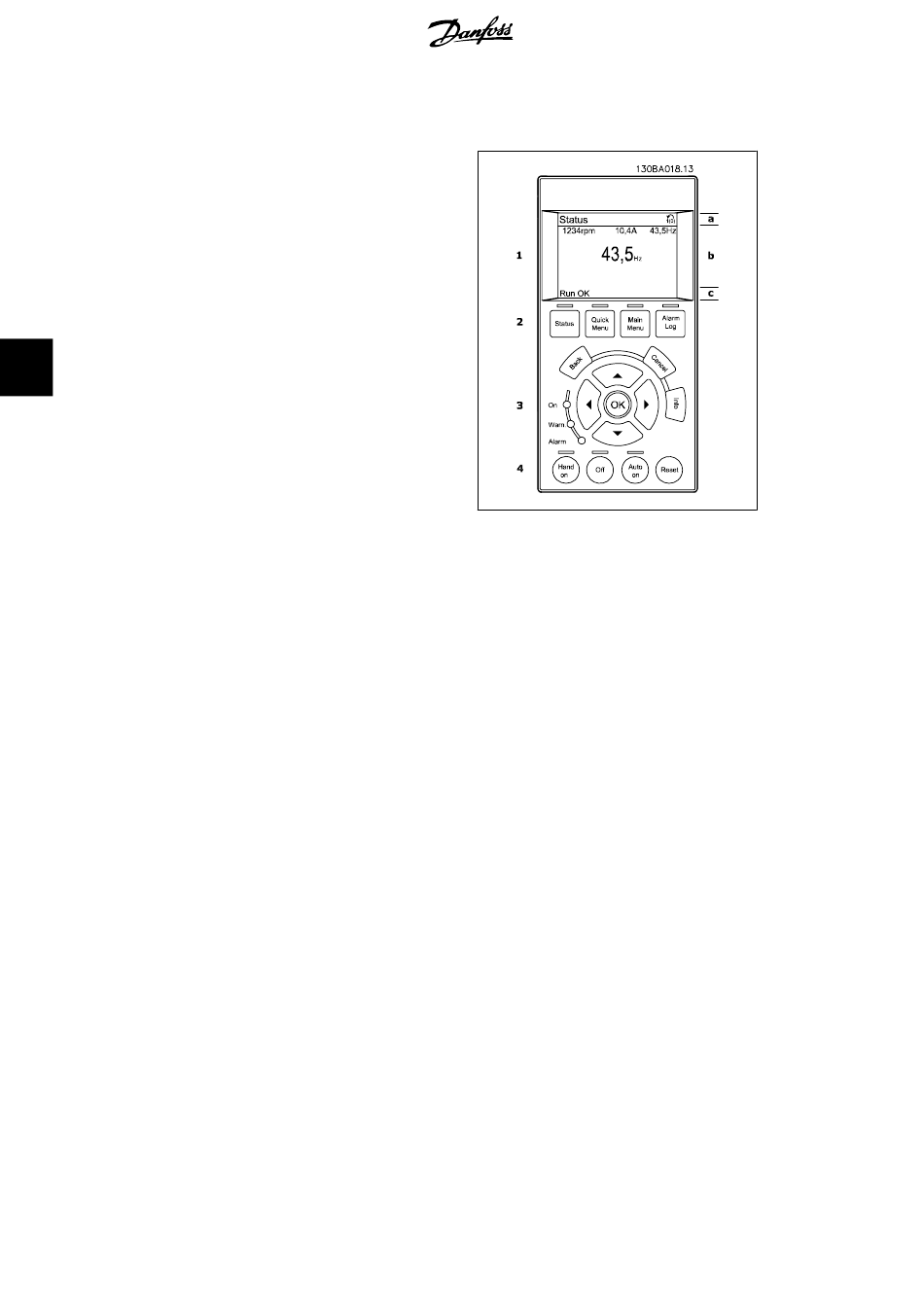

Displayzeilen:
a.
b.
c.
5
Im Zustandsmodus kann die Anzeige in 3 Bereiche unterteilt werden:
Der obere Abschnitt (a) zeigt den Anzeigemodus und enthält Zustandsinformationen und Be-
triebsvariablen.
Der aktive Satz (als Aktiver Satz in Par. 0-10 gewählt) wird in der Zustandszeile oben rechts ge-
zeigt. Bei Programmierung eines anderen Satzes als dem aktiven Satz wird die Nummer des
programmierten Satzes rechts in Klammern angezeigt.
Der Arbeitsbereich (b) zeigt unabhängig vom Zustand ständig mindestens eine Betriebsvariable
mit der entsprechenden Einheit an. Bei Alarm/Warnung wird anstatt der Betriebsvariablen die
entsprechende Warnung angezeigt.
Durch Drücken der Taste [Status] können Sie zwischen 3 verschiedenen Anzeigen wechseln.
Jede Anzeige zeigt verschiedene Betriebsvariablen in unterschiedlichen Formaten (siehe unten).
Detaillierte Informationen zu den Betriebsvariablen erhalten Sie, wenn Sie den Parameter der
Variablen aufrufen (z. B. Par. 16-00 für Steuerwort) und die [Info]-Taste drücken.
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte Anzeigeparameter hat seine eigene Skala und Ziffern
nach einer möglichen Dezimalstelle. Durch einen größeren Zahlenwert eines Parameters werden
weniger Ziffern nach der Dezimalstelle angezeigt.
Ex.: Stromanzeige
5,25 A; 15,2 A 105 A.
44
Zustandszeile: Zustandsmeldun-
gen in der Form von Symbolen und
Grafiken.1
Arbeitsbereich: Je nach Displayan-
zeigeart Anzeigebereich für Betriebs-
variablen oder für Parameternaviga-
tion bzw. -änderung. Durch Drücken
der Taste [Status] kann jeweils eine
extra Zeile hinzugefügt werden.1
Zustandszeile: Zustandsmeldun-
gen in Textform.1
