Produkthandbuch für VLT

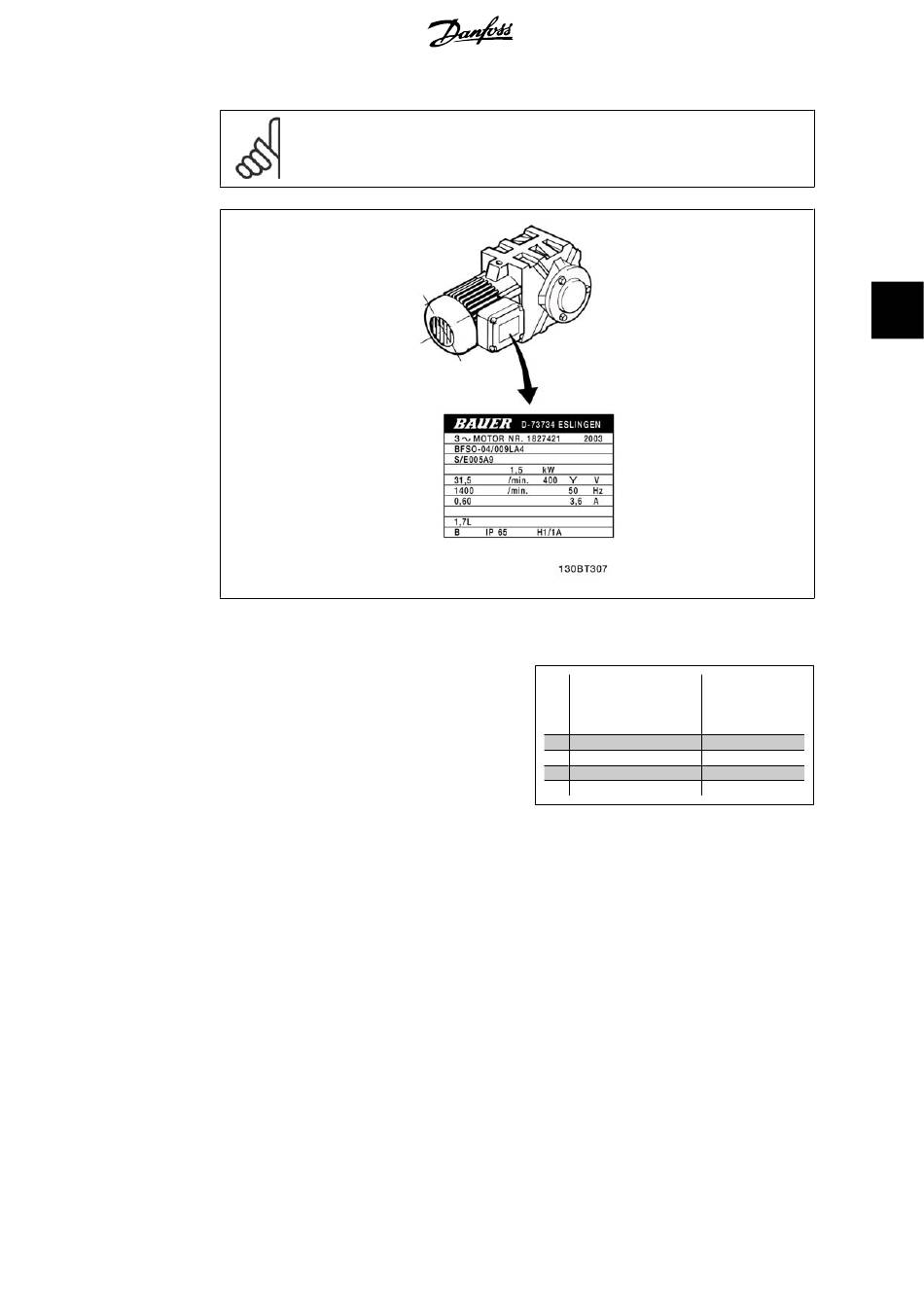

Abbildung 4.31: Beispiel für Motor-Typenschild
2. Schritt. Geben Sie die Motor-Typen-
schilddaten in der folgenden Reihenfol-
ge in die entsprechenden Parameter ein.
Um diese Liste aufzurufen, drücken Sie erst
die Taste [QUICK MENU] und wählen Sie dann
„Q2 Inbetriebnahme-Menü".
3. Schritt. Aktivieren Sie die Automatische Motoranpassung (AMA).
Ausführen einer AMA stellt die optimale Motorleistung sicher. Die AMA misst die elektrischen Er-
satzschaltbilddaten des Motors und optimiert dadurch die interne Regelung.
1.
2.
3.
4.
5.
®
HVAC Drive
ACHTUNG!
Der Motor hat entweder Sternschaltung (Y) oder Dreieckschaltung (Δ). Diese Infor-
mationen befinden sich auf dem Typenschild.
Schließen Sie Klemme 27 an Klemme 12 an oder benutzen Sie [QUICK MENU] und „Q2
Inbetriebnahme-Menü" und stellen Sie Klemme 27 auf
Drücken Sie [QUICK MENU], wählen Sie „Q3 Funktionssätze", wählen Sie „Q3-1 Allge-
meine Einstellungen" und danach „Q3-10 Erw. Motoreinstellungen" und blättern Sie zu
AMA, Par. 1-29.
Drücken Sie [OK], um die AMA in Par. 1-29 zu aktivieren.
Sie können zwischen reduzierter und kompletter AMA wählen. Ist ein LC-Filter vorhan-
den, darf nur die reduzierte AMA ausgeführt werden. Andernfalls ist das LC-Filter wäh-
rend der AMA zu entfernen.
Drücken Sie die [OK]-Taste. Im Display sollte „AMA mit [Hand on]-Taste starten" ange-
zeigt werden.
MG.11.A5.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
4. Elektrische Installation
1. Motornennleistung Par. 1-20
[kW] Par. 1-21
oder Motorleistung
[PS]
2. Motornennspannung Par. 1-22
3. Motornennfrequenz Par. 1-23
4. Motornennstrom Par. 1-24
5. Motornenndrehzahl Par. 1-25
Tabelle 4.8: Motorbezogene Parameter
Ohne Funktion
(Par. 5-12 [0]).
