Warnungen Und Alarmmeldungen - Danfoss VLT Decentral Drive FCD 302 Bedienungsanleitung

Wartung, Diagnose und Fehle...
Quittieren des Frequenzumrichters nach einer
Abschaltung/Abschaltblockierung
Es gibt 4 Möglichkeiten, eine Abschaltung zu quittieren:
•
Drücken Sie auf [Reset] am LCP.
•
Über einen Digitaleingang mit der Funktion
„Reset".
•
Über serielle Schnittstelle.
•
Automatisches Quittieren.
Abschaltblockierung
Die Netzversorgung wird aus- und wieder eingeschaltet.
Der Motor läuft bis zum Stillstand aus. Der Frequenzum-
richter überwacht weiterhin den eigenen Zustand.
Entfernen Sie die Eingangsspannung zum Frequenzum-
richter, beheben Sie die Ursache des Fehlers und quittieren
Sie den Frequenzumrichter.
Anzeige von Warn- und Alarmmeldungen
•
Eine Warnung wird im LCP neben der
Warnnummer angezeigt.
•
Ein Alarm blinkt zusammen mit der
Alarmnummer.
Status
0.0Hz 0.000kW
0.0Hz
0
Earth Fault [A14]
Auto Remote Trip

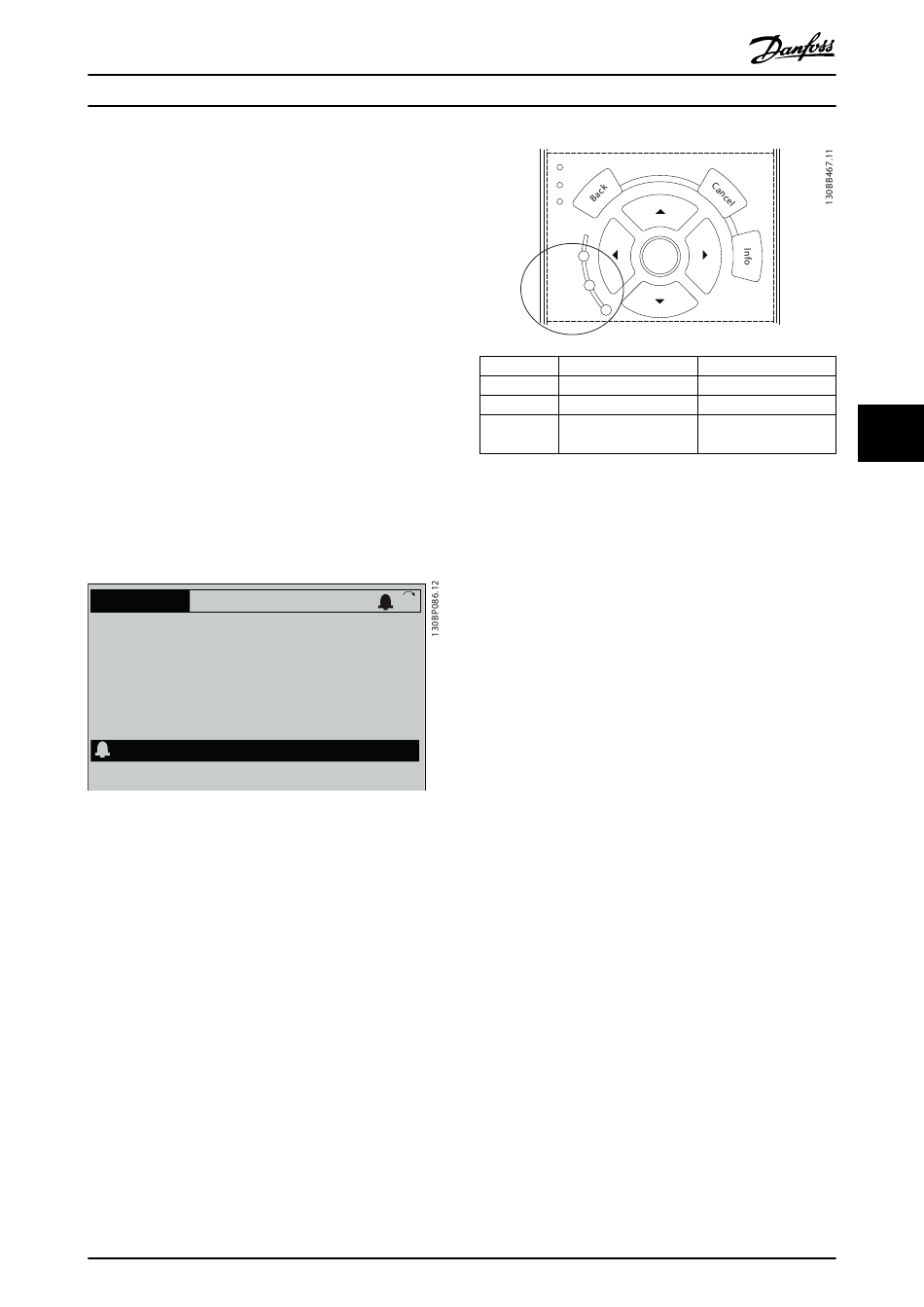

Abbildung 6.3 Alarmbeispiel
Neben dem Text und dem Alarmcode im LCP leuchten 3
LED zur Zustandsanzeige.
MG04F503
Bedienungsanleitung
Warnung
Alarm
Abschaltblo-
ckierung
Abbildung 6.4 Kontrollanzeigen zur Statusanzeige

6.6 Warnungen und Alarmmeldungen

Die folgenden Warn- und Alarminformationen beschreiben
den Warn- oder Alarmzustand, geben die wahrscheinliche
1(1)
Ursache des Zustands sowie Einzelheiten zur Abhilfe und
0.00A
zu den entsprechenden Verfahren zur Fehlersuche und -
behebung an.
WARNUNG 1, 10 Volt niedrig
Die Spannung von Klemme 50 an der Steuerkarte ist <10
Volt.
Die 10-Volt-Versorgung ist überlastet. Verringern Sie die
Last an Klemme 50. Maximal 15 mA oder min. 590 Ω.
Ein Kurzschluss in einem angeschlossenen Potenziometer
oder eine falsche Verkabelung des Potenziometers können
diesen Zustand verursachen.
Fehlersuche und -behebung
•
WARNUNG/ALARM 2, Signalfehler
Der Frequenzumrichter zeigt diese Warnung oder diesen
Alarm nur an, wenn Sie dies in Parameter 6-01 Signalausfall
Funktion programmiert haben. Das Signal an einem der
Analogeingänge liegt unter 50 % des Mindestwerts, der für
diesen Eingang programmiert ist. Dieser Zustand kann
durch ein gebrochenes Kabel oder ein defektes Gerät, das
das Signal sendet, verursacht werden.
Fehlersuche und -behebung
•
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
On
OK
Warn.
Alarm
Warnanzeigeleuchte Alarmanzeigeleuchte
On Off
Off Ein (blinkt)
On Ein (blinkt)
Entfernen Sie das Kabel an Klemme 50. Wenn der
Frequenzumrichter die Warnung nicht mehr
anzeigt, liegt ein Problem mit der Verkabelung
vor. Zeigt er die Warnung weiterhin an, tauschen
Sie die Steuerkarte aus.
Prüfen Sie die Anschlüsse an allen Analognetz-
klemmen:
6 6
