Elektrische Installation

4.6 Klemmentypen

Motor-, Steuer- und Netzklemmen sind federbelastet
(Käfigzugfeder).
1. Öffnen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in die rechteckige Öffnung über
dem entsprechenden Kontakt einführen und
damit die Klemmfeder öffnen (siehe
Abbildung 4.9).
2. Führen Sie das abisolierte Kabel in den Kontakt
ein.
3. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
4. Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Kabel können zu Geräteausfällen oder
Verletzungen führen.

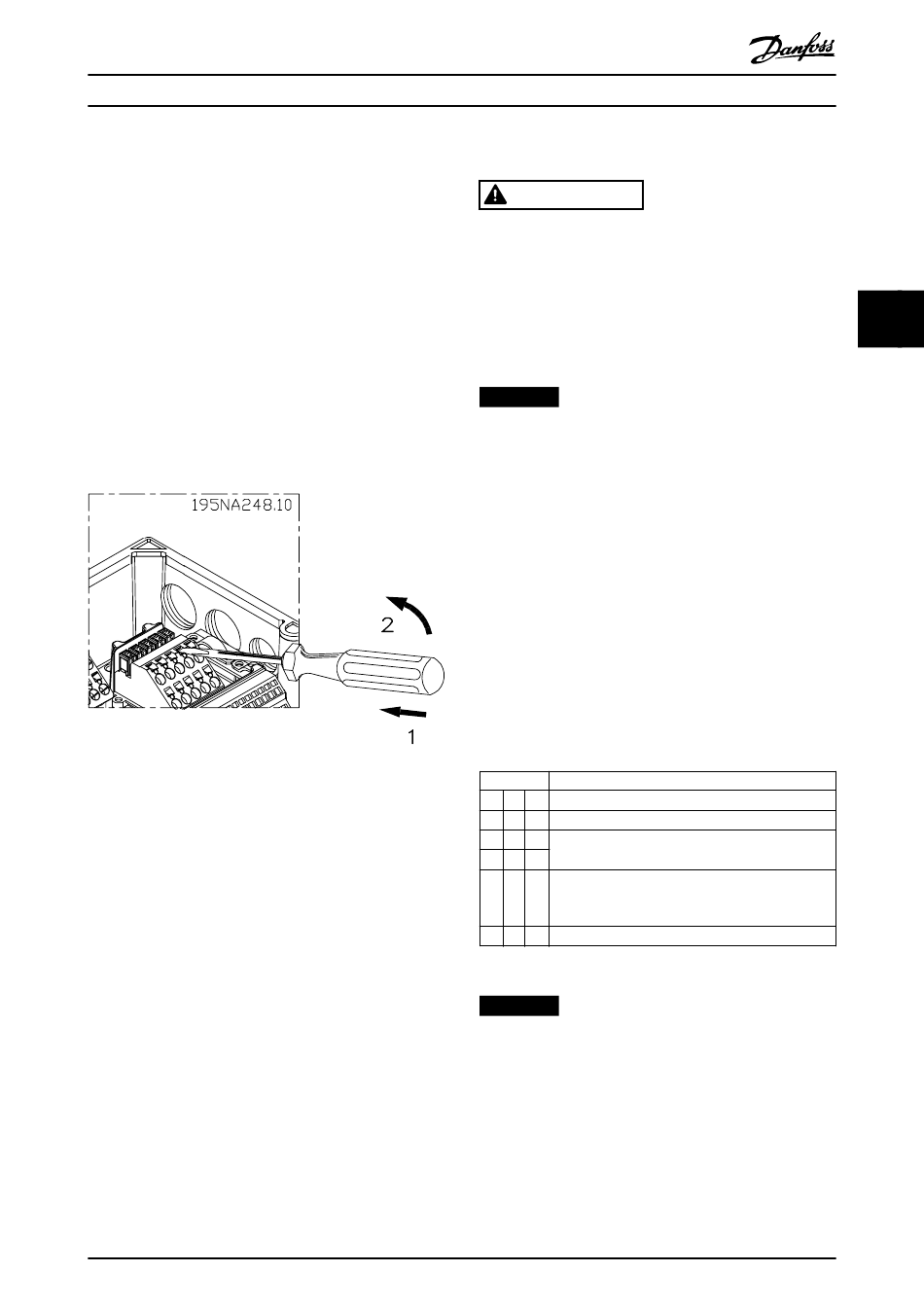

Abbildung 4.9 Öffnen der Klemmen
MG04F503
Bedienungsanleitung

4.7 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung der Empfehlung zum separaten Verlegen
von Motorkabeln oder zur Verwendung von
abgeschirmten Kabeln kann zum Tod oder zu schweren
Verletzungen führen!
HINWEIS
MOTORÜBERLASTSCHUTZ
Ein Motorüberlastschutz ist in der Werkseinstellung nicht
enthalten. Wenn Sie diese Funktion benötigen, stellen
Sie Parameter 1-90 Thermischer Motorschutz auf eine der
Abschaltoptionen oder eine der Warnoptionen ein.
Weitere Informationen finden Sie im VLT
onDrive FC 301/302-Programmierhandbuch.
1.
2.
3.
4.
Nummer
96 97 98 Motorspannung 0-100 % der Netzspannung
U V
U1 V1 W1
W2 U2 V2
U1 V1 W1 6 Leiter vom Motor, im Stern geschaltet.
PE –
Tabelle 4.1 Klemmen 96, 97, 98
HINWEIS
Installieren Sie Kondensatoren zur Leistungsfaktorkor-
rektur nicht zwischen dem Frequenzumrichter und dem
Motor.
Schließen Sie kein Anlass- oder Polwechselgerät
zwischen Frequenzumrichter und Motor an.
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
Schließen Sie den Motor an die Klemmen 96, 97
und 98 an.
Schließen Sie die Erde an die Schutzleiterklemme
an.
Stellen Sie sicher, dass die Abschirmung des
Motorkabels an beiden Enden ordnungsgemäß
geerdet ist (Motor und Frequenzumrichter).
Siehe Kapitel 7.1 Elektrische Daten für die korrekte
Abmessung des Leitungsquerschnitts.
W 3 Leiter vom Motor.
6 Leiter vom Motor.
Schließen Sie U2, V2, W2 getrennt an (optionaler
Klemmenblock).
– Erdanschluss.
