Wartung, Diagnose und Fehle...
Anzeige von Warn- und Alarmmeldungen
•
Eine Warnung wird im LCP neben der
Warnnummer angezeigt.
•
Ein Alarm blinkt zusammen mit der
Alarmnummer.
Status
0.0Hz 0.000kW
0.0Hz
0
Earth Fault [A14]
Auto Remote Trip

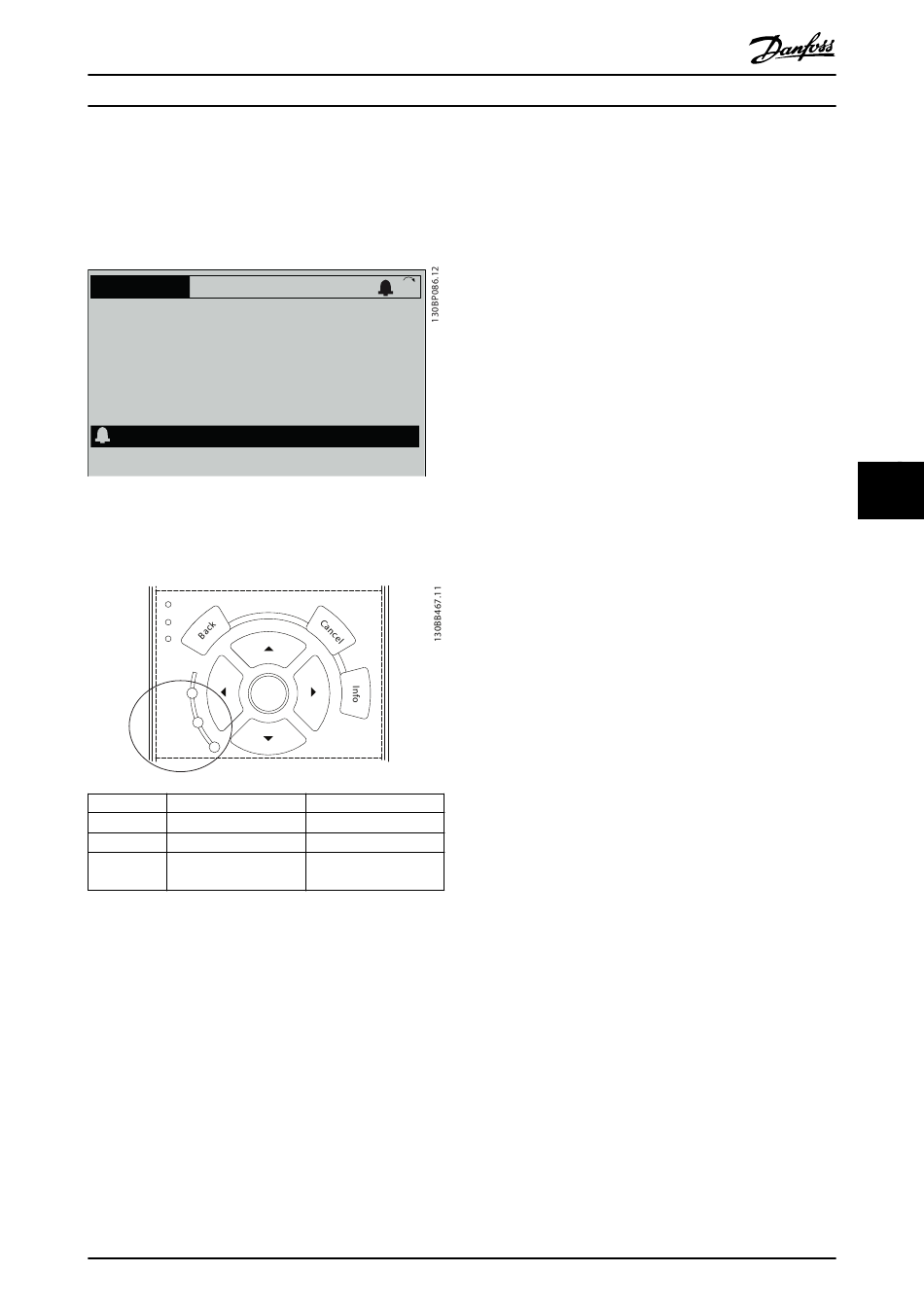

Abbildung 7.1 Alarmbeispiel
Neben dem Text und dem Alarmcode im LCP zeigen 3 LED
den Status an.
On
OK
Warn.
Alarm
Warnanzeigeleuchte
Warnung On
Fehler Aus
Abschaltblo- On
ckierung
Abbildung 7.2 Kontrollanzeigen zur Statusanzeige
MG33AT03
Bedienungsanleitung

7.3 Warnungen und Alarmmeldungen

Die folgenden Warn- und Alarminformationen beschreiben
den Warn- oder Alarmzustand, geben die wahrscheinliche
Ursache des Zustands sowie Einzelheiten zur Abhilfe und
zu den entsprechenden Verfahren zur Fehlersuche und -
behebung an.
1(1)
WARNUNG 1, 10 Volt niedrig
0.00A
Die Spannung von Klemme 50 an der Steuerkarte ist <10
Volt.
Die 10-Volt-Versorgung ist überlastet. Verringern Sie die
Last an Klemme 50. Maximal 15 mA oder min. 590 Ω.
Ein Kurzschluss in einem angeschlossenen Potenziometer
oder eine falsche Verkabelung des Potenziometers können
diesen Zustand verursachen.
Fehlerbehebung
WARNUNG/ALARM 2, Signalfehler
Der Frequenzumrichter zeigt diese Warnung oder diesen
Alarm nur an, wenn Sie dies in Parameter 6-01 Signalausfall
Funktion programmiert haben. Das Signal an einem der
Analogeingänge liegt unter 50 % des Mindestwerts, der für
diesen Eingang programmiert ist. Dieser Zustand kann
durch ein gebrochenes Kabel oder ein defektes Gerät, das
das Signal sendet, verursacht werden.
Fehlerbehebung
Alarmanzeigeleuchte
Aus
Ein (blinkt)
Ein (blinkt)
WARNUNG/ALARM 3, Kein Motor
Am Ausgang des Frequenzumrichters ist kein Motor
angeschlossen.
WARNUNG/ALARM 4, Netzasymmetrie
Versorgungsseitig fehlt eine Phase, oder die Asymmetrie in
der Netzspannung ist zu hoch. Diese Meldung erscheint im
Falle eines Fehlers im Eingangsgleichrichter. Sie können die
Optionen in Parameter 14-12 Netzphasen-Unsymmetrie
programmieren.
Fehlerbehebung
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
•
Entfernen Sie das Kabel an Klemme 50. Wenn der
Frequenzumrichter die Warnung nicht mehr
anzeigt, liegt ein Problem mit der Verkabelung
vor. Zeigt er die Warnung weiterhin an, tauschen
Sie die Steuerkarte aus.
Prüfen Sie die Anschlüsse an allen Analogein-
gangsklemmen: Steuerkartenklemmen 53 und 54
für Signale, Klemme 55 Bezugspotenzial. VLT
General Purpose I/O MCB 101 Klemmen 11 und
12 für Signale, Klemme 10 Bezugspotenzial. VLT
Analog I/O Option MCB 109 Klemmen 1, 3 und 5
für Signale, Klemmen 2, 4 und 6 Bezugspotenzial.
Prüfen Sie, ob die Programmierung des Frequen-
zumrichters und Schaltereinstellungen mit dem
Analogsignaltyp übereinstimmen.
Prüfen Sie das Signal an den Eingangsklemmen.
•
Kontrollieren Sie die Versorgungsspannung und
die Versorgungsströme zum Frequenzumrichter.
