7 Spezifikationen

7.1 Elektrische Daten

7.1.1 Übersicht
Netzversorgung 3 x 380–480 V AC
Frequenzumrichter
Wellennennleistung [kW]
Wellennennleistung [HP]
Max. Eingangsstrom
ON WARNING ALARM
Bus MS NS1 NS2
Ausgangsstrom
ON WARNING ALARM
Bus MS NS1 NS2
®

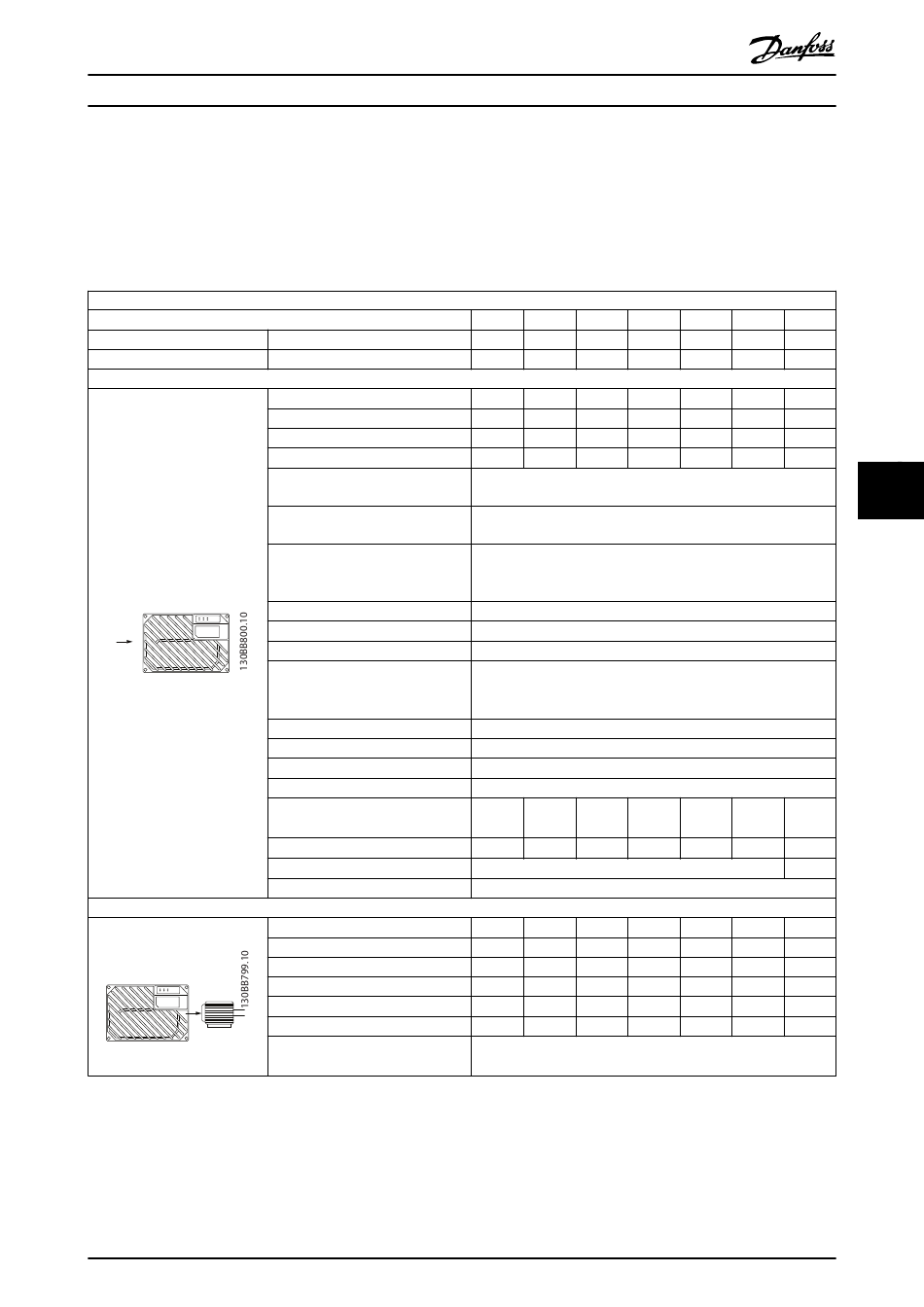

Tabelle 7.1 VLT Decentral Drive FCD 302 Wellenleistung, Ausgangsstrom und Eingangsstrom
1) Trennschalter vom Typ CTI-45MB sind nicht für 3-kW-Einheiten (4 HP) erhältlich.
2) Gilt für die Dimensionierung der Kühlung des Frequenzumrichters. Wenn die Taktfrequenz im Vergleich zur Werkseinstellung erhöht wird, kann
die Verlustleistung bedeutend steigen. Die Leistungsaufnahme des LCP und typischer Steuerkarten sind eingeschlossen. Verlustleistungsdaten
gemäß EN 50598-2 finden Sie unter www.danfoss.com/vltenergyefficiency.
3) Bei Nennstrom gemessener Wirkungsgrad: Die Energieeffizienzklasse finden Sie unter Kapitel 7.4 Umgebungsbedingungen. Für Teillastverluste
MG04F503
Bedienungsanleitung
Dauerbetrieb (3 x 380–440 V) [A]
Überlast (3 x 380–440 V) [A]
Dauerbetrieb (3 x 441–480 V) [A]
Überlast (3 x 441–480 V) [A]
Empfohlene maximale
Sicherungsgröße (Nicht-UL)
Eingebauter Trennschalter (große
Bauform)
Empfohlener Trennschalter Danfoss
CTI-25M (kleine und große Bauform)
Teilenummer:
0,37, 0,55 kW
0,75, 1,1 kW
1,5 kW, 2,2 kW und 3 kW
Empfohlener Trennschalter Danfoss
1)
CTI-45MB (kleine Bauform)
Teilenummer:
0,55, 0,75 kW
1,1 kW
1,5 kW
2,2 kW
Verlustleistung bei maximaler Last
2)
[W]
Wirkungsgrad 3)
Gewicht, kleine Bauform [kg]
Gewicht, große Bauform [kg]
Dauerbetrieb (3 x 380–440 V) [A]
Überlast (3 x 380–440 V) [A]
Dauerbetrieb (3 x 441–480 V) [A]
Überlast (3 x 441–480 V) [A]
Dauerbetrieb kVA (400 V AC) [kVA]
Dauerbetrieb kVA (460 V AC) [kVA]
Maximaler Kabelquerschnitt:
2
(Netz, Motor, Bremse) [mm /AWG]
