Einführung
1
1

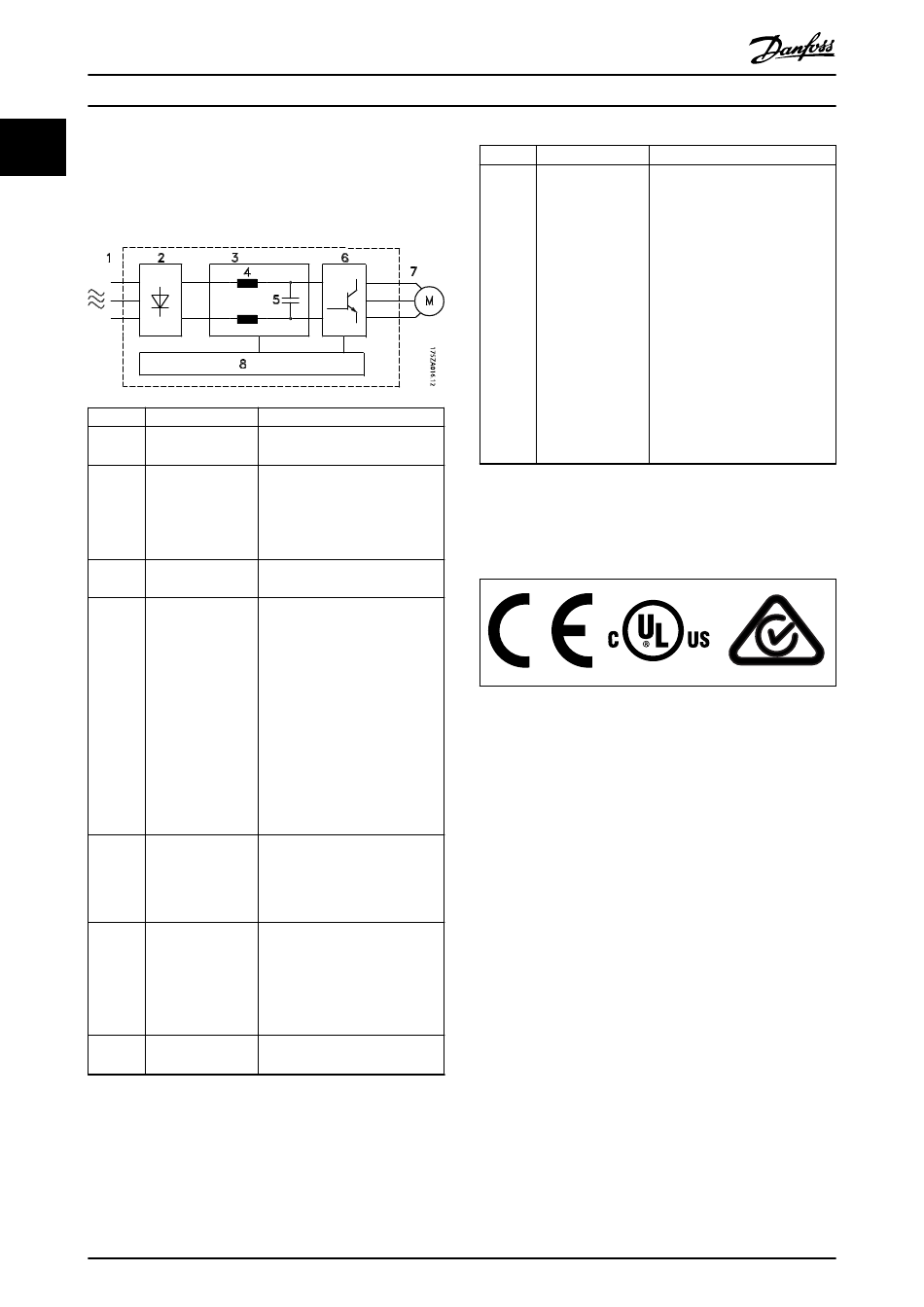

1.4.3 Blockschaltbild
Abbildung 1.3 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters.
Nummer
Bezeichnung
1
Netzanschluss
2
Gleichrichter
Gleichspannungs-
3
zwischenkreis
DC-Zwischenkreis-
4
drosseln
Gleichspannungs-
5
kondensatoren
6
Wechselrichter
7
Motorklemmen
6
®
VLT
Decentral Drive FCD 302
Funktionen
3-phasige Netzversorgung zum
Frequenzumrichter.
Die Gleichrichterbrücke wandelt
den eingehenden Wechselstrom
in einen Gleichstrom zur
Versorgung des Wechselrichters
um.
Der Gleichspannungszwi-
schenkreis führt den Gleichstrom.
•
Die Zwischenkreisdrosseln
filtern die Zwischenkreisg-
leichspannung.
•
Sie bieten Schutz vor
Netztransienten.
•
Sie reduzieren den
Effektivstrom.
•
Sie heben den Leistungs-
faktor an.
•
Sie reduzieren Oberschwin-
gungen am Netzeingang.
•
Die Kondensatoren speichern
die Gleichspannung.
•
Sie überbrücken kurzzeitige
Verlustleistungen.
Der Wechselrichter erzeugt aus
der Gleichspannung eine
pulsbreitenmodulierte AC-
Wellenform für eine variable
Motorregelung an den
Motorklemmen.
Geglättete 3-phasige
Motorspannung zum Motor.
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
Nummer
Bezeichnung
8
Steuerteil
Abbildung 1.3 Blockschaltbild des Frequenzumrichters
1.5 Zulassungen und Zertifizierungen
Tabelle 1.2 Zulassungen und Zertifizierungen
Weitere Zulassungen und Zertifizierungen sind verfügbar.
Bitte wenden Sie sich an einen örtlichen Danfoss Partner.
Frequenzumrichter der Baugröße T7 (525-690 V) sind nur
für 525–600 V nach UL-Anforderungen zertifiziert.
Der Frequenzumrichter erfüllt die Anforderungen der
UL508C bezüglich der thermischen Sicherung. Weitere
Informationen können Sie dem Abschnitt Thermischer
Motorschutz im produktspezifischen Projektierungshandbuch
entnehmen.
Für eine Übereinstimmung mit dem Europäischen Überein-
kommen über die internationale Beförderung gefährlicher
Güter auf Binnenwasserstraßen (ADN) siehe im Abschnitt
ADN-konforme Installation im produktspezifischen Projektie-
rungshandbuch.
Funktionen
•
Das Steuerteil überwacht die
Netzversorgung, die interne
Verarbeitung, den
Motorausgang und den
Motorstrom und sorgt somit
für einen effizienten Betrieb
und eine effiziente Regelung.
•
Es überwacht die Benutzer-
schnittstelle sowie die
externen Steuersignale und
führt die resultierenden
Befehle aus.
•
Es stellt die Zustandsmel-
dungen und
Kontrollfunktionen bereit.
MG04F503
